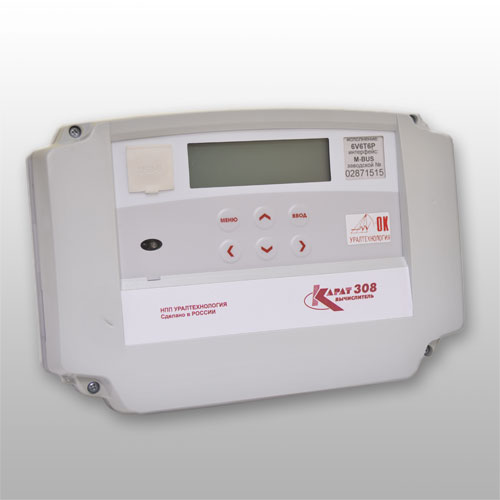

Тепловычислитель Карат-308

от 29 975.00 руб. (без НДС)
  • Тепловычислитель Карат-308-6V6T6P (RS 232)
    Интерфейс: RS232
    29 975.00 руб.
  • Тепловычислитель Карат-308-6V6T6P (RS-485)
    Интерфейс: RS485
    29 975.00 руб.

Особенности вычислителя

Вычислители КАРАТ-308 предназначены для коммерческого и технологического учета коммунальных (энергетических) ресурсов. Они обладают уникально широким функционалом среди подобных, и в отличие от КАРАТ-307 или КАРАТ-306, в том числе.

В поддержку дополнительного функционала, у них расширены возможности по подключению первичных преобразователей. Входы вычислителя КАРАТ-308 перестали определять вид подключаемого первичного преобразователя (расход, температура, давление), каждый вход стал универсальными и определяют тип сигнала, который вычислитель способен измерять на нем: импульс и частота, сопротивление, ток. К этим вычислителям можно подключать расходомеры или счетчики воды, пара, газа с числоимпульсными, частотными и токовыми выходами. Соответственно, подключать расходомеры можно также к импульсным и токовым входам. Для измерения температуры, можно подключать термопреобразователи сопротивления платиновые и медные, а также преобразователи температуры с токовым выходом.

Расширены и параметры сигналов от первичных преобразователей, принимаемых вычислителем. Импульсный вход принимает сигнал типа "сухой контакт" или "открытый коллектор" для подключения преобразователей расхода с импульсным выходом, а также - сигнал типа "потенциальный выход" для подключения преобразователей расхода с частотным выходом до 3000 Гц. К температурным входам можно подключать термопреобразователи сопротивления с НСХ 50П, Pt50, 50М и 100М, дополнительно к 100П, 500П, Pt100 и Pt500. Параметры токового входа тоже расширены, у КАРАТ-308 к нему можно подключать первичные преобразователи с токовым сигналом 0-5 мА, 0-20 мА и 4-20 мА.

Конечно же, этот потенциал определяет и дополнительные требования к возможностям конфигурирования, если оно отличается от обычной схемы учета тепла. Но наши инструкции по настройке вычислителя КАРАТ-308, размещенной в открытом доступе на веб-сайте, а также специалисты нашей технической поддержки помогут Вам разобраться в его настройке, и эффективно применять вычислитель для решения своих задач.

Выделяющие свойства:

  • Возможность определения суммы (разности) однотипных параметров. Например, сумма Гкал двух контуров теплоснабжения, или разница температуры между подающим и обратным трубопроводом.
  • Глубокие архивы вычислителя, отдельный аварийный архив, а также журнал событий, которые дают возможность исследования причин отклонения фактических результатов измерений от ожидаемых, планируемых.
  • Наряду с заданием договорного значения температуры холодного источника, измерение реальной температуры холодного источника по датчику температуры и возможность использования ее в расчетах.
  • Конфигурирование вычислителя и снятие данных через стандартный кабель USB A-B. Без использования посреднических коммуникаторов/преобразователей.
  • Возможность загрузки схемы конфигурирования вычислителя из КАРАТ-308 в один файл на ПК, для отправки файла по электронной почте в техподдержку, либо клонирования схемы конфигурирования на другой вычислитель КАРАТ-308.

Характеристики

  Диапазон измерений и преобразований в температуру, °С

от −50 до +600

  Диапазон измерений и преобразований в разность температуры, °С

от 3 до 147

  Диапазон измерений и преобразований в давление, МПа

от 0 до 30

  Диапазон измерений и преобразований в разность давления, МПа

от 0 до 10

  Диапазон измерений и преобразований в объем и массу воды, м3 (т)

10-3-108

  Диапазон измерений и преобразований в объёмный и массовый расход воды и пара, м3/ч (т/ч)

10-3-108

  Диапазон измерений и преобразований в электроэнергию, кВт·ч

10-3-108

  Диапазон измерений и преобразований в объем природного газа в рабочих условиях и приведённый к стандартным условиям, м3

10-3-108

  Диапазон измерений и преобразований в объёмный расход природного газа в рабочих условиях и приведённый к стандартным условиям, м3

10-3-108

  Диапазон измерений и преобразований в тепловую энергию, Гкал (МДж, МВт·ч)

10-3-108

  Пределы допускаемой приведенной погрешности при измерении силы тока и преобразовании в измеряемые величины, %, в диапазоне:
- (4-20) мА
- (0-20) мА
- (0-5) мА

±0,05
±0,05
±0,1

  Пределы допускаемой абсолютной погрешности при измерении электрического сопротивления ИПТ и преобразовании в температуру, °С, в диапазоне:
- от минус 50 до 150 °С (включительно)
- от 150 до 600 °С

±0,15
±0,2

  Пределы допускаемой абсолютной погрешности при измерении разности сопротивления КИПТ и преобразовании в разность температуры, °С

 ±0,04

  Пределы допускаемой относительной погрешности при измерении и преобразовании количества импульсов, не менее 2500 импульсов, в, %:
- объем воды
- объем пара
- объем природного газа
- электрическую энергию

±0,04
±0,04
±0,04
±0,04

  Пределы допускаемой относительной погрешности при измерении частоты входных сигналов в диапазоне (0,1-3000) Гц и преобразовании в объёмный расход и объём воды, пара, природного газа, %

±0,03

  Пределы допускаемой относительной погрешности расчета массы воды по измеренным сигналам ИП, %

±0,15

  Пределы допускаемой относительной погрешности расчета объема природного газа, приведённого к стандартным условиям, %

±0,01

  Пределы допускаемой относительной погрешности расчета объемного расхода природного газа, приведенного к стандартным условиям, %

±0,01

  Пределы допускаемой относительной погрешности расчета объемного и массового расхода, объема и массы водяного пара, %

±0,01

  Пределы допускаемой относительной погрешности расчета тепловой энергии по измеренным сигналам ИП, %,

где: Δtmin - минимальное значение разности температуры, °С;
Δt - измеренное значение разности температуры, °С

 ±(0,5+ Δtmin/Δt),

  Пределы допускаемого суточного хода часов, с/сут

±5

  Почасовой, часов

1 536

  Посуточный, суток

1 456

  Помесячный, месяцев

48

  Аварийный посуточный, записей

496

  Журнал событий, записей

1 008

  Защищенный журнал, записей

4 096

  Температура окружающей среды, °С

от +1 до +55

  Относительная влажность при температуре 35 °С, %, не более

80

  Атмосферное давление, кПа

от 84 до 106,7

  Средняя наработка на отказ, часов

80 000

  Средний срок службы вычислителя, лет

12

  Время хранения архивных и служебных данных

Не ограничено

  Гарантийный срок эксплуатации, лет

4

  Интервал между поверками, лет

4

  Класс защиты по ГОСТ 14254

IP65

  Габаритные размеры (длина х ширина х высота), мм не более

234 х 172 х 70

  Масса вычислителя, кг не более

1,2

  Резервное питание — литиевая батарея, В. Если в течение 30 минут питание вычислителя не будет восстановлено, он переходит в энергосберегающий режим, измерения, расчеты и запись информации в архивы при этом будут остановлены.

3,6

  Питание внешнее, В

(24±12)

  Монтаж

На DIN-рейку, на стену
