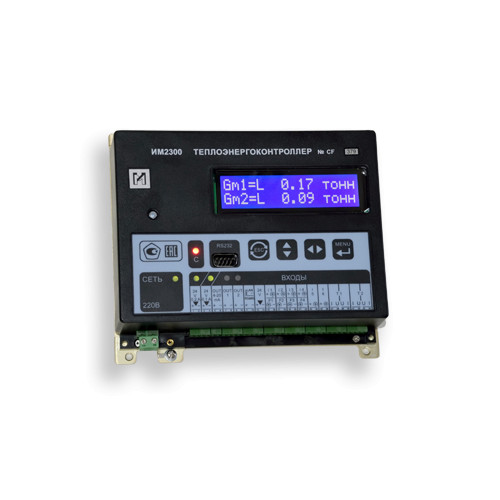

Контроллер ИМ2300Н1-5F2I4R-2

По запросу

Прибор вторичный теплоэнергоконтроллер ИМ2300 (Гос. реестр № 14527-17), предназначен для преобразования, вычисления и регистрации параметров теплоэнергетических величин, имеющих сложную зависимость от ряда входных сигналов от нескольких первичных преобразователей, а также для регистрации этих параметров (температуры, давления, расхода воды и др.) и передачи информации в автоматизированную систему сбора данных.

Области применения:

  • Тепловычислитель в системах учета тепловой энергии воды и пара.
  • Вычислитель в расходомерах газа.
  • Регистратор теплоэнергетических параметров.
  • Позиционный регулятор теплоэнергетических параметров.
  • Измеритель плотности и уровня.

Прибор обеспечивает:

  • преобразование сигналов датчиков, имеющих диапазоны изменения выходных сигналов 0 - 5 мА, 0 - 20 мА, 4 - 20 мА, 0 - 5 В, а также сопротивления термопреобразователей в цифровой код;
  • преобразование сигналов датчиков, имеющих частотный или число-импульсный выходной сигнал в цифровой код;
  • вычисление текущих значений теплоэнергетических параметров: температуры (в град. С), давления (в кПа (МПа) или кгс/кв.см (кгс/кв.м)), объемного расхода (в куб.м./час), массового расхода (в тонн/час) в рабочем диапазоне измерений подключенных датчиков;
  • вычисление плотности (в кг/куб.м) и энтальпии (в кДж/кг) теплоносителя по данным датчиков температуры и давления, а также вычисление тепловой мощности (в Гкал/час или ГДж/час);
  • вычисление объема газа в нормальных условиях (в н.куб.м/час);
  • вычисление нарастающим итогом объема (в куб.м) или массы (в тн) энергоносителей и количества тепловой энергии (в Гкал или ГДж);
  • регистрацию параметров во времени с заданным интервалом в энергонезависимом запоминающем устройстве и хранение их при отключении электропитания;
  • индикацию текущих входных и вычисленных параметров, а также содержимого счетчиков с нарастающим итогом;
  • передачу текущих и зарегистрированных в запоминающем устройстве параметров по запросу от ПЭВМ по интерфейсам RS232 или RS485 и работу в сети с интерфейсом RS485;
  • позиционное регулирование (до 4 каналов);
  • учет времени наработки;
  • питание первичных преобразователей от источника с напряжением 24 В и током до 210 мА.

Входы:

  • унифицированные токовые 0-5 мA, 0-20 мA, 4-20 мA (до 6 каналов);
  • число-импульсные (частотные) (до 4 каналов);
  • термометры сопротивления (до 2 каналов), дискретные;
  • погрешность преобразования 0.15 (0.25) %.

Выходы:

  • позиционного регулирования (1-4 канала);
  • питания первичных преобразователей 4-20 мА (до 2 каналов).
