Теплосчетчик Теплоучет

от 3 334.00 руб. (без НДС)
  • Теплосчетчик "Теплоучет" Ду 15, Qn 0,6 м3/ч, M-Bus, тип 1, ОТ
    Диаметр, мм: 15 Исполнение: обратный Qn, м3/час: 0.6 Функционально: тип 1 Интерфейс: M-Bus
    3 334.00 руб.
  • Теплосчетчик "Теплоучет" Ду 15, Qn 0,6 м3/ч, M-Bus, тип 1, ПТ
    Диаметр, мм: 15 Исполнение: подающий Qn, м3/час: 0.6 Функционально: тип 1 Интерфейс: M-Bus
    3 334.00 руб.
  • Теплосчетчик "Теплоучет" Ду 15, Qn 0,6 м3/ч, M-Bus, тип 2, ОТ
    Диаметр, мм: 15 Исполнение: обратный Qn, м3/час: 0.6 Функционально: тип 2 Интерфейс: M-Bus
    3 334.00 руб.
  • Теплосчетчик "Теплоучет" Ду 15, Qn 0,6 м3/ч, M-Bus, тип 2, ПТ
    Диаметр, мм: 15 Исполнение: подающий Qn, м3/час: 0.6 Функционально: тип 2 Интерфейс: M-Bus
    3 334.00 руб.
  • Теплосчетчик "Теплоучет" Ду 15, Qn 1,5 м3/ч, M-Bus, тип 1, ОТ
    Диаметр, мм: 15 Исполнение: обратный Qn, м3/час: 1.5 Функционально: тип 1 Интерфейс: M-Bus
    3 334.00 руб.
  • Теплосчетчик "Теплоучет" Ду 15, Qn 1,5 м3/ч, M-Bus, тип 1, ПТ
    Диаметр, мм: 15 Исполнение: подающий Qn, м3/час: 1.5 Функционально: тип 1 Интерфейс: M-Bus
    3 334.00 руб.
  • Теплосчетчик "Теплоучет" Ду 20, Qn 2,5 м3/ч,M-Bus, тип 2, ОТ
    Диаметр, мм: 20 Исполнение: обратный Qn, м3/час: 2.5 Функционально: тип 2 Интерфейс: M-Bus
    4 167.00 руб.
  • Теплосчетчик "Теплоучет" Ду 20, Qn 2,5 м3/ч,M-Bus, тип 2, ПТ
    Диаметр, мм: 20 Исполнение: подающий Qn, м3/час: 2.5 Функционально: тип 2 Интерфейс: M-Bus
    4 167.00 руб.
  • Теплосчетчик "Теплоучет" Ду 20, Qn 2,5 м3/ч,M-Bus, тип 1, ОТ
    Диаметр, мм: 20 Исполнение: обратный Qn, м3/час: 2.5 Функционально: тип 1 Интерфейс: M-Bus
    4 167.00 руб.
  • Теплосчетчик "Теплоучет" Ду 20, Qn 2,5 м3/ч,M-Bus, тип 1, ПТ
    Диаметр, мм: 20 Исполнение: подающий Qn, м3/час: 2.5 Функционально: тип 1 Интерфейс: M-Bus
    4 167.00 руб.

Счетчики тепла квартирные Теплоучет-1 предназначены для измерения и учета тепловой энергии (количества теплоты), объёма, температуры и других параметров теплоносителя в закрытых водяных системах отопления (при горизонтальной системе отопления). Теплосчетчик Теплоучет-1 используется как средство коммерческого учета тепловой энергии в квартирах, индивидуальных жилых домах, а также в других жилых и нежилых помещениях.

Принцип работы

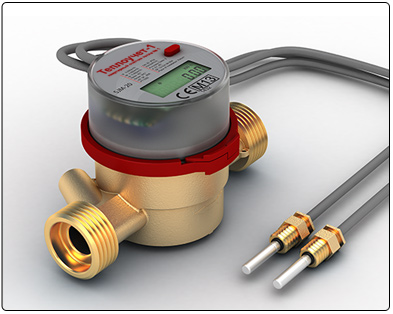

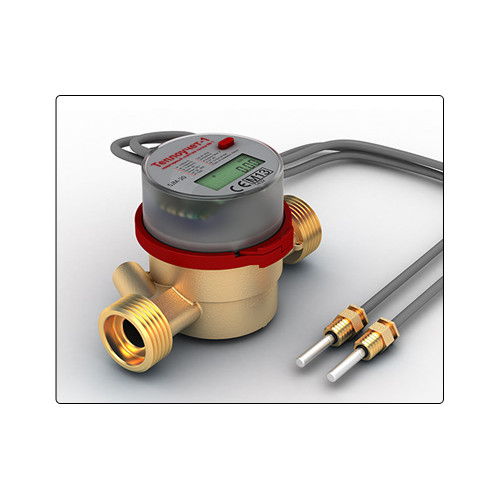

Счетчик тепловой энергии Теплоучет-1 является микропроцессорным устройством с автономным питанием. Тепловой счетчик измеряет объем теплоносителя, температуру в подающем и обратном трубопроводах и вычисляет количество тепловой энергии с учетом места установки; накапливает, хранит и показывает измеренную, справочную и служебную информацию. Счетчик отопления для квартиры Теплоучет-1 состоит из измерительной капсулы с тепловычислителем, комплекта термопреобразователей температуры (КТС) и проточной латунной части. На верхней крышке тепловычислителя расположены ЖК-дисплей и кнопка управления просмотром данных. Принцип работы теплосчетчика состоит в измерении количества и температур теплоносителя на подающем и обратном трубопроводах и последующем определении количества теплоты, объема и других параметров теплоносителя путем обработки результатов измерений тепловычислителем. Счетчик учета тепла состоит из корпуса с входным и выходным патрубками, измерительной вставки, и тепловычислителя, герметично отделенного от внутренней полости корпуса. В измерительную вставку вмонтирована гильза для установки термопреобразователя сопротивления. Внутри измерительной вставки установлена крыльчатка. Многоструйная конструкция измерительной вставки обеспечивает равномерное распределение потока на лопасти крыльчатки. Сигналы от вставки, измеряющей количество теплоносителя, и термопреобразователей сопротивления, измеряющих температуру теплоносителя в подающем и обратном трубопроводах, поступают на тепловычислитель, который производит вычисление количества теплоты, объема теплоносителя, разности температур в подающем и обратном трубопроводах.

Характеристики

Длина (L)

110 / 130, mm

Высота (H)

81 / 120, mm

Ширина (W)

70 mm

Резьба (D)

1" внешний

DN

15 / 20

Длина температурного датчика

1,5 m

Длина M-bus кабеля

1,5 m

Вес

720 / 990 г.

  • Высокая чувствительность датчиков позволяет измерять тепло в сетях с низкой скоростью потока.
  • Разборные Приборы с универсальной расходомерной вставкой позволяют произвести установку на конечном этапе сдачи нового дома в эксплуатацию
  • Температурный датчик измеряющий линейную пару начинает проводить измерения при разнице температур в подающей и обратной трубе 0,1 °C, измерение температуры может составлять от 5 до 95 ° С.
  • Максимально допустимое давление (MAP) 16 бар.
  • Антимагнитные технологии
  • Класс точности 2.
  • Класс защиты типа IP54.
  • Интерфейсы связи с прибором: стандартный M-Bus и оптический интерфейс.
  • До 10 лет работы. Батарея с низким потреблением энергии.
  • Удобный интерфейс-ЖК-меню со статистикой из последних 12 месяцев потребления тепла.
