Счетчики универсальные ВСТ (ВСТН)

от 3 018.88 руб. (без НДС)
  • Cчетчик воды ВСТ-15 (1л/имп)
    Диаметр, мм: 15 Исполнение: крыльчатый Метрологический класс: В Импульсный выход: есть
    3 018.88 руб.
  • Cчетчик воды ВСТ-20 (1л/имп)
    Диаметр, мм: 20 Исполнение: крыльчатый Метрологический класс: В Импульсный выход: есть
    3 512.71 руб.
  • Cчетчик воды ВСТН 25 (10л/имп)
    Диаметр, мм: 25 Исполнение: крыльчатый Метрологический класс: В Импульсный выход: есть
    10 565.62 руб.
  • Cчетчик воды ВСТН 32 (10л/имп)
    Диаметр, мм: 32 Исполнение: крыльчатый Метрологический класс: В Импульсный выход: есть
    10 864.30 руб.
  • Cчетчик воды ВСТН 40 (100л/имп)
    Диаметр, мм: 40 Исполнение: крыльчатый Метрологический класс: В Импульсный выход: есть
    12 168.05 руб.
  • Cчетчик воды ВСТН 40 (100л/имп)
    Диаметр, мм: 40 Исполнение: турбинный Метрологический класс: В Импульсный выход: есть
    13 491.05 руб.
  • Cчетчик воды ВСТН 50 (100л/имп)
    Диаметр, мм: 50 Исполнение: турбинный Метрологический класс: В Импульсный выход: есть
    18 755.53 руб.
  • Cчетчик воды ВСТН 65 (100л/имп)
    Диаметр, мм: 65 Исполнение: турбинный Метрологический класс: В Импульсный выход: есть
    20 022.63 руб.
  • Cчетчик воды ВСТН 80 (100л/имп)
    Диаметр, мм: 80 Исполнение: турбинный Метрологический класс: В Импульсный выход: есть
    21 001.14 руб.
  • Cчетчик воды ВСТН 100 (100л/имп)
    Диаметр, мм: 100 Исполнение: турбинный Метрологический класс: В Импульсный выход: есть
    22 203.19 руб.
  • Cчетчик воды ВСТН 125 (100л/имп)
    Диаметр, мм: 125 Исполнение: турбинный Метрологический класс: В Импульсный выход: есть
    24 243.57 руб.
  • Cчетчик воды ВСТН 150 (1000л/имп)
    Диаметр, мм: 150 Исполнение: турбинный Метрологический класс: В Импульсный выход: есть
    47 014.80 руб.
  • Cчетчик воды ВСТН 200 (1000л/имп)
    Диаметр, мм: 200 Исполнение: турбинный Метрологический класс: В Импульсный выход: есть
    59 090.32 руб.
  • Cчетчик воды ВСТН 250 (1000л/имп)
    Диаметр, мм: 250 Исполнение: турбинный Метрологический класс: В Импульсный выход: есть
    72 786.59 руб.
  1. Квартирные счетчики воды Ду 15-20

Квартирные антимагнитные счетчики воды ВСТ - предназначены для коммерческого учета расхода холодной и горячей воды в системах водоснабжения, а также в системах отопления. DN 15, 20 предназначены для использования на объектах с малым потреблением воды и рекомендуются для установки в жилых и производственных помещениях, квартирах, коттеджах, офисах и других объектах коммунального хозяйства. ВСТ - счетчик горячей воды с импульсным выходом(геркон), с возможностью дистанционной передачи информации.

Квартирные счетчики на воду типа ВСТ предназначены для установки на горизонтальном или вертикальном участке трубопровода с прямыми участками 5DN перед и 1DN после счетчика (DN - диаметр условного прохода). Прямые участки не требуются, если приборы монтируются с комплектом присоединителей, поставляемых заводом-изготовителем (в комплект поставки не входят).

Технические характеристики

Наименование



ВСТ-15

ВСТ-20

Номинальный диаметр

DN

15

20

Номинальный расход, Qn

м³/ч

1,5

2,5

Максимальный расход, Qmax

м³/ч

3,0

5,0

Переходный расход, Qt     Класс А/В

м³/ч

0,15 / 0,12

0,25 / 0,2

Минимальный расход, Qmin     Класс А/В

м³/ч

0,06 / 0,03

0,1 / 0,05

Порог чувствительности

м³/ч

0,01

0,02

Наибольшее значение роликого указателя счетного механизма

м³

99999

(99999,999)

99999

Потеря давления при Qmax, не более

МПа

0,1

0,1

Цена импульса

л/имп

1

1

Приделы допустимой относительной погрешности:



- Qt до Qmax

%

± 2

± 2

- Qmin до Qt

%

± 5

± 5

Масса, не более

кг

0,6

0,6

Гарантийный срок

месяц

24

24

Средний срок службы, не менее

лет

12

12

Межповерочный интервал

лет

6

6

  1. Крыльчатые счетчики воды

Крыльчатые счетчики воды с диаметрами условного прохода (DN) от 25 до 40 мм применяются для коммерческого учета потребления воды в коттеджах, офисах, а также в качестве общедомовых приборов учета воды в многоквартирных домах и промышленных зданиях.

Счетчики крыльчатые сухоходные с диаметрами DN 25-40 мм, изготовленные по ТУ 4213-200-18151455-2001, предназначены для измерения объема сетевой воды по СНиП 2.04.07-86 и питьевой воды по ГОСТ 2874-82, протекающей в обратных или подающих трубопроводах закрытых и открытых систем теплоснабжения, системах холодного и горячего водоснабжения при давлении до 1,6 МПа (16 кгс/см2 ) в диапазоне температур от +5 до +50 °С - для счетчика крыльчатого холодной воды и от +5 до +150 °С для счетчика горячей воды DN 25-40 мм.

Объем воды, измеренный счетчиком, определяют по показаниям роликового и стрелочных указателей. Роликовый указатель («окошечки») показывает измеренный объем в целых м3, стрелочные указатели - доли м3.

ВСТН - счетчик горячей воды с импульсным выходом(геркон), с возможностью дистанционной передачи информации.

Наименование основных технических характеристик

Норма для счетчиков с DN

25

32

40

Горячей воды ВСТН в диапазоне t 0C

+ 5.............. + 150

- наименьший Qmin Класс А/В

0,14/0,063

0,24/0,1

0,3/0,16

- переходный Qt Класс А/В

0,35/0,1

0,6/0,16

1,0/0,26

- номинальный Qn Класс А/В

3,5

6,0

10,0

- наибольший Qmax Класс А/В

7,0

12,0

20

- порог чувствительности, м3/ч, не более

0,0105

0,018

0,03

Потеря давления при наибольшем расходе
не превышает, МПа

0,1

Цена одного импульса, л/имп (по заказу)

10 (100)

100 (10)

Наибольшее значение роликового указателя
счетного механизма, м3

99 999

Наименьшая цена деления, м3

0,00005

Присоединение к трубопроводу

резьбовое

Масса, кг, не более

2,0

2,2

2,5

Средний срок службы, не менее

12 лет

Межповерочный интервал

для горячей воды 4 года, для холодной 6 лет

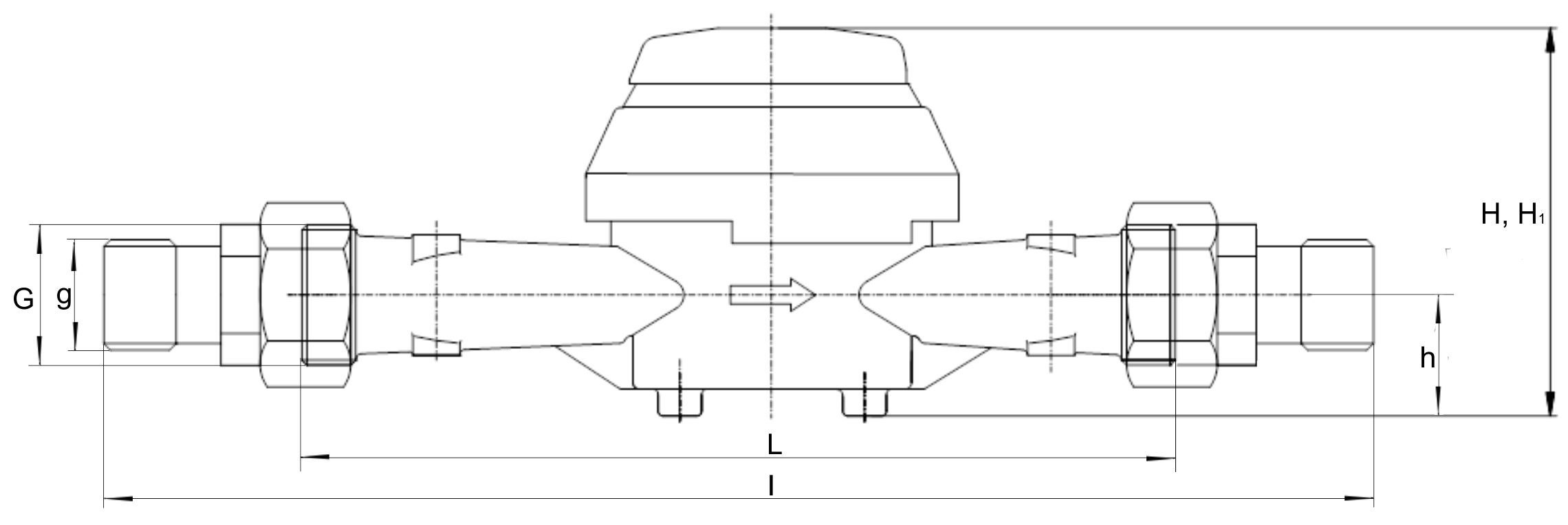

Габаритные размеры



DN

25

32

40

G

1 1/4”

1 1/2”

2”

L

260

260

300

H/H1*

120/142

120/142

120/142

h

40

40

40

i

400

400

400

g

1”

1 1/4”

1 1/2”

* Н - ВСГН, ВСХН / Н1 - ВСГНд, ВСХНд

  1. Турбинные счетчики воды

Турбинные счетчики применяются для коммерческого учета расхода горячей и холодной воды в жилых многоквартирных домах и промышленных зданиях с относительно высоким водопотреблением: от 15 до 500 м3 в сутки.

Для эффективной работы счетчика с такими объемами воды крыльчатка в проточной части приборов этого типа заменена вращающейся на горизонтальной оси «турбинкой», расположенной вертикально к водяному потоку. Такая конструкция обеспечивает заявленные технические и метрологические характеристики турбинного расходомера.

Счетчики турбинные сухоходные с диаметрами условного прохода 40, 50, 65, 80, 100, 125, 150, 200, 250 мм изготовлены по ТУ 4213-201-18151455-2002 и измерения объем сетевой воды по СНиП 2.04.07-86 и питьевой воды по ГОСТ 51232-98, протекающей в обратных или подающих трубопроводах закрытых и открытых систем теплоснабжения, системах холодного водоснабжения от +5 до +50 °С и горячего водоснабжения от +5 до +150 °С при давлении до 1.6 МПа (16 кгс/см2).

ВСТН - счетчик горячей воды с импульсным выходом (геркон), с возможностью дистанционной передачи информации, входит в cостав теплосчетчика СТ-10.

Турбинные счетчики воды типа ВСТН монтируются в любом пространственном положении, с соблюдением условий:

  • счетчик всегда должен быть заполнен водой;
  • прямые участки должны составлять 3DN до счетчика и 1DN после.

Технические характеристики (Госреестер 40606-09 Apator Powogaz)

Наименование основных технических характеристик

Норма для счетчиков с DN

40

50

65

80

100

125

150

200

250

Горячей воды ВСТН в диапазоне t 0C

+ 5.............. + 150

- наименьший Qmin Класс В

0,7

0,7

1,0

1,6

2,4

4,0

6,0

10,0

20,0

- переходный Qt Класс В

1,5

1,6

2,0

3,2

4,8

8,0

12

20

40

- номинальный Qn Класс В

15

15

25

45

70

100

150

250

500

- наибольший Qmax Класс В

30

30

60

90

140

200

300

500

1000

- порог чувствительности, м3/ч, не более

0,25

0,25

0,3

0,35

0,6

1,1

2,0

4,0

8,0

Расход воды при потере давления
0,1 кгс/см2  (0,01 МПа)

26

38

40

100

128

170

310

550

800

Цена одного импульса, л/имп

100

1000

Наибольшее значение роликового указателя
счетного механизма, м3

999999

999999х10

Присоединение к трубопроводу

фланцевое

Масса, кг, не более

7,9

9,9

10,6

13,3

15,6

18,1

40,1

51,1

75,1

 Межповерочный интервал

                 для холодной 6 лет / для горячей 4года

Технические характеристики (Госреестер 61401-15 Тепловодомер)

Наименование основных технических характеристик

Норма для счетчиков с DN

40

50

65

80

100

125

150

200

250

Горячей воды ВСТН в диапазоне t 0C

+ 5.............. + 150

- наименьший Qmin Класс В

0,63

0,63

1,0

1,58

2,5

4,0

6,25

10,0

25,2

- переходный Qt Класс В

1,0

1,0

1,6

2,52

4,0

6,4

10

16

40,32

- номинальный Qn Класс В

25

25

40

63

100

160

250

400

630

- наибольший Qmax Класс В

31,25

31,25

50

78,75

125

200

312,5

500

1260

- порог чувствительности, м3/ч, не более

0,25

0,25

0,3

0,35

0,6

1,1

2,0

4,0

8,0

Цена одного импульса, л/имп

100

1000

Наибольшее значение роликового указателя
счетного механизма, м3

999999

999999х10

Присоединение к трубопроводу

фланцевое

Масса, кг, не более

7,9

9,9

10,6

13,3

15,6

18,1

40,1

51,1

75,1

 Межповерочный интервал

                 для холодной 6 лет / для горячей 4года

Примечания:

  • Под наименьшим расходом Qmin B понимается расход, на котором счетчик имеет относительную погрешность + 5% и ниже которого относительная погрешность не нормируется.
  • Под переходным расходом Qt понимается расход, на котором счетчик имеет относительную погрешность + 2%, а ниже которого + 5%.
  • Под номинальным расходом Qnom понимается расход, равный 1/2 Qmax, при котором счетчик может работать непрерывно в течение длительного времени.
  • Под наибольшим расходом Qmax понимается расход, при котором счетчик может работать не более 1-го часа в сутки.
  • Под порогом чувствительности понимается расход, при котором турбинка приходит в непрерывное вращение.
  • При определении относительной погрешности снятие показаний счетчика ведется с учетом стрелочного указателя с наименьшей ценой деления.

Габаритные размеры

DN

Dz

D

L

h

H*

H1*

H2*

n отв

d отв

40

150

110

200

65

177

277

186

4

18

50

165

125

200

72

187

287

193

4

18

65

185

145

200

83

197

297

205

4

18

80

200

160

225

95

219

339

224

8

18

100

220

180

250

105

229

349

234

8

18

125

250

210

250

120

257

477

250

8

18

150

285

245

300

135

357

582

354

8

22

200

340

300

350

160

382

607

380

12

22

250

400

360

450

193

427

652

427

12

26

* Н - ВСГН, ВСХН / Н1 - ВСГНд, ВСХНд, ВСТН / H2 - ВСХН, ВСХНд IP68
