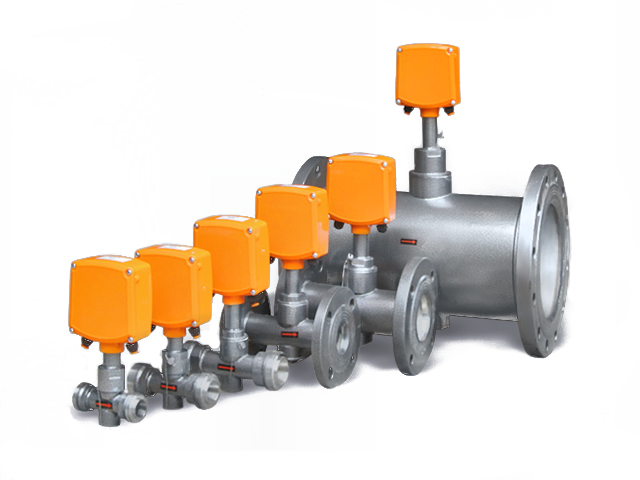

Преобразователь расхода вихревой электромагнитный ВПС предназначен для преобразования расхода (объема) холодной или горячей воды, а также других жидкостей с удельной электропроводностью не менее 2×10-3 (См/м) в выходные электрические сигналы: частотный или импульсный.
Область применения
Применяется для учета потребления количества жидкости в наполненных напорных трубопроводах систем водо- и теплоснабжения для технологических целей и учетно-расчетных операций в составе теплосчетчиков, счетчиков-расходомеров, а также автоматизированных систем сбора данных, контроля и регулирования технологических процессов.
В зависимости от рабочего диапазона расходов преобразователи подразделяются на три группы: ВПС1 с диапазоном 1:100; ВПС2 с диапазоном 1:50 и ВПС3 с диапазоном 1:25.
Особенности изделия:
- широкий типоразмерный ряд приборов (Ду 20…Ду200);
- диапазон измерения расхода 1:100 (для ВПС1), высокий класс точности во всем диапазоне, стабильность характеристик в ходе эксплуатации;
- отсутствие трущихся и перемещающихся частей;
- возможность продолжительной работы в тяжелых условиях (повышенная влажность, вибрации, высокая температура), высокая ремонтопригодность;
- наличие температурной коррекции выходного сигнала;
- повышенная стабильность работы на малых расходах;
- наличие интерфейса, позволяющего производить тестирование преобразователя без вскрытия прибора;
- установка как на горизонтальных, так и на вертикальных участках трубопроводов;
- наличие модификаций с автономным питанием;
- межповерочный интервал 4 года, возможность периодической поверки беспроливным методом;
- наличие гигиенического сертификата;
- доступная цена
Основные технические характеристики
|
Группа |
1 |
2 |
3 |
|||||||||
|
Ду, мм |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
ВПС1 |
Минимальный расход, м 3 /ч |
0,1 |
0,15 |
0,2 |
0,3 |
0,5 |
0,8 |
1,5 |
2 |
- |
5 |
- |
|
Переходный расход, м 3 /ч |
0,2 |
0,3 |
0,4 |
0,6 |
1 |
1,6 |
3 |
4 |
- |
10 |
- |
|
|
Максимальный расход, м 3 /ч |
10 |
15 |
20 |
30 |
50 |
80 |
150 |
200 |
- |
500 |
- |
|
|
ВПС2 |
Минимальный расход, м 3 /ч |
0,2 |
0,3 |
0,4 |
0,6 |
1 |
1,6 |
3 |
4 |
- |
10 |
- |
|
Максимальный расход, м 3 /ч |
10 |
15 |
20 |
30 |
50 |
80 |
150 |
200 |
- |
500 |
- |
|
|
ВПС3 |
Минимальный расход, м 3 /ч |
- |
- |
- |
- |
- |
- |
- |
- |
6,3 |
- |
25 |
|
Максимальный расход, м 3 /ч |
- |
- |
- |
- |
- |
- |
- |
- |
160 |
- |
630 |
|
|
Строительная длина, м |
0,11 |
0,11 |
0,14 |
0,17 |
0,18 |
0,2 |
0,23 |
0,27 |
0,3 |
0,37 |
0,45 |
|
|
Цена импульса на импульсном выходе, м3/имп |
0,01 / 0,005 / 0,001 / 0,0005 / 0,0001 |
0,1 / 0,05 / 0,01 / 0,005 / 0,001 |
1 / 0,5 / 0,05 / 0,01 |
|||||||||
Цена импульса на импульсном выходе, а также его длительность в зависимости от Ду для различных групп преобразователей приведены в таблице.
|
Длительность импульса на выходе, мс |
Ду20... Ду 40 |
Ду 50... Ду 100 |
Ду 125... Ду 200 |
|
|
для ВПС1, ВПС2 |
для ВПС 3 |
Цена импульса на выходе, м3 |
||
|
0,15:150 |
250 (60) |
0,01 |
0,1 |
1 |
|
0,15:75 |
- |
0,005 |
0,05 |
0,5 |
|
0,15:15 |
2 (1,5) |
0,001 |
0,01 |
0,1 |
|
0,15:7,5 |
- |
0,0005 |
0,005 |
0,05 |
|
0,15:1,5 |
1,5(1) |
0,0001 |
0,001 |
0,01 |
