Ультразвуковой расходомер РУС-1 1ExibIIBT5 предназначен для коммерческого или оперативного учета в автоматизированных системах управления технологическими процессами транспортирования, хранения, переработки и приготовления-отправки товарных продуктов на нефтебазах, товарно-сырьевых хозяйствах НПЗ и предприятиях топливно-энергетического комплекса.
Приборы производятся в одноканальном исполнении, позволяют производить измерения, архивирование и выдачу на внешние интерфейсы измеряемой информации по текущему расходу нефтепродуктов или других жидкостей.
Комплект из электронного блока взрывозащищенного исполнения и УПР, могут устанавливаться в взрывоопасных зонах В-1 и В-1а, где возможно образование смесей паров нефтепродуктов с воздухом категории IIB, температурной группы Т5 включительно согласно ГОСТ Р 51330.10.
Маркировка взрывозащиты прибора 1ExibIIBT5 по ГОСТ Р 51330.0.
Блок питания БП и барьеры искрозащиты БИС должны устанавливаться вне взрывобезопасной зоны. Они соединяются с электронным блоком с помощью кабельных устройств через барьеры искрозащиты БИС.
Питание прибора осуществляется от внешнего источника питания 4,0 В стабилизированного напряжения постоянного тока.
Включен в состав теплосчетчиков РСТ и ТСК-7.
Технические характеристики РУС-1 1EXIBIIBT5X
|
Количество каналов измерения |
1 |
|
Ду трубопровода при врезке датчиков под углом 45 С, мм |
15 ÷ 300 |
|
Ду трубопровода при врезке датчиков под углом 60 С, мм |
300 ÷ 600 |
|
Максимальное давление среды, МПа |
10 |
|
Материал УПР для Ду 15 ÷ 200 мм |
12Х18Н10Т |
|
Тип присоединения УПР |
фланцевое/муфтовое/под сварку |
|
Температурный диапазон использования УПР, С |
0 ÷ 150; по спец заказу до 200 |
|
Температурный диапазон эксплуатации электронного блока, С |
5÷ 50 |
|
Средняя относительная погрешность измерения, % |
+ 2 |
|
Длина прямолинейных участков |
15 Dу до места установки и 5 Dу после |
|
Степень защиты электронного блока |
IP 67 |
|
Питание электронного блока |
через БИС от внешнего источника постоянного тока U 4В |
|
Ресурс работы от одной батареи, лет |
4÷ 8 (зависит от частоты использования сервисных функций) |
|
Габаритные размеры электронного блока |
155 х 60 х 90 |
|
Масса электронного блока, кг |
1,2 |
|
Гарантийный срок эксплуатации, месяцы |
10 |
|
Межповерочный интервал, лет |
4 |
Вывод информации:
- импульсный выход

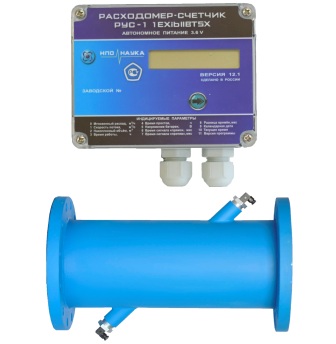

Комплектация:
- электронный блок;
- ультразвуковой первичный преобразователь (УПР) в виде патрубка с датчиками ПЭП;
- ответные фланцы с крепежом (по заказу);
- кабель связи РК 50-2-11 от датчиков ПЭП к электронному блоку (по заказу).
