Описание:

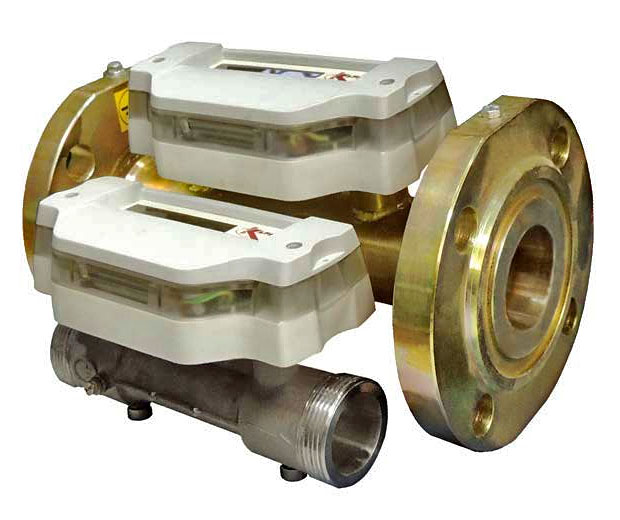

Расходомеры-счетчики ультразвуковые КАРАТ-520 применяются для коммерческого и технологического учёта расхода и объёма жидкостей в тепловых пунктах, объектах ЖКХ и промышленности в составе узлов коммерческого и технологического учета воды, тепловой энергии и теплоносителя.
Уникальной отличительной чертой ультразвуковых расходомеров является независимость от внешнего сетевого электропитания. Это делает ультразвуковой расходомер таким же самодостаточным как механический счетчик воды, но ультразвуковой метод измерения выделяется отсутствием подвижных засоряющихся крыльчаток в проточной части.
Диапазоны измеряемых значений расхода
|
Наименование |
Ду, мм |
Характерные точки измерения расхода, м³/ч* |
Вес импульса, л./имп. |
||||
|
Qmin |
Qt2 |
Qt1 |
Qnom |
Qmax |
|||
|
КАРАТ-РС-20 |
20 |
0,02 |
0,05 |
0,08 |
4 |
8,1 |
1** |
|
КАРАТ-РС-32 |
32 |
0,07 |
0,13 |
0,2 |
10 |
20 |
1 |
|
КАРАТ-РС-50 (М) |
50 |
0,16 |
0,35 |
0,5 |
25 |
50 |
10 |
|
КАРАТ-РС-80 |
80 |
0,4 |
0,9 |
1,5 |
75 |
150 |
10 |
|
КАРАТ-РС-100 |
100 |
0,63 |
1,5 |
2,4 |
120 |
240 |
10 |
* — Минимальные (Qmin), переходные (Qt) и максимальные расходы (Qmax).
** — По заказу, при производстве расходомера может устанавливаться вес импульса равный 0,1 л./имп.
|
Технические характеристики |
|
|
Параметры измеряемой среды |
|
|
Температура, °С |
от +1 до +150 |
|
Максимальное рабочее давление, МПа |
1,6 |
|
Плотность, кг/м3 |
700–1200 |
|
Содержание твердых и газообразных веществ, % от объема, не более |
1 |
|
Метрологические характеристики |
|
|
Пределы допускаемой относительной погрешности при измерении расхода в диапазоне от Qt1 до Qmax, % |
±1,0 |
|
Пределы допускаемой относительной погрешности при измерении расхода в диапазоне от Qt2 до Qt1, % |
±2,0 |
|
Пределы допускаемой относительной погрешности при измерении расхода в диапазоне от Qmin до Qt2, % |
не нормируется |
|
Характеристики окружающей среды |
|
|
Температура окружающего воздуха, °С |
от +1 до +60 |
|
Относительная влажность при температуре 35 °С, %, не более |
80 |
|
Атмосферное давление, кПа |
от 84 до 106,7 |
|
Показатели надежности |
|
|
Средняя наработка на отказ, часов |
50 000 |
|
Средний срок службы, лет |
12 |
|
Гарантийный срок эксплуатации, лет |
4 |
|
Интервал между поверками, лет |
4 |
|
Класс защиты по ГОСТ 14254 |
IP65 |
|
Питание |
|
|
Питание автономное — литиевая батарея, В |
3,6 |
|
Ресурс батареи, лет непрерывной работы, не менее |
4 |
Габаритные и установочные размеры:
|
Наименование |
Ду |
H2 |
L2 резьбовое |
L1 фланцевое |
H1 полная высота |
S ширина прибора |
|
КАРАТ-РС-20 |
20 |
103 |
175 |
150 |
85 |
|
|
КАРАТ-РС-32 |
32 |
103 |
175 |
150 |
85 |
|
|
КАРАТ-РС-50 (М) |
50 |
110 |
250 |
200 |
170 |
|
|
КАРАТ-РС-80 |
80 |
125 |
250 |
225 |
200 |
|
|
КАРАТ-РС-100 |
100 |
137 |
350 |
275 |
215 |
