Питерфлоу РС - электромагнитные расходомеры-счётчики для систем управления, учёта и регулирования
Отличительные особенности:
- дисплей с подсветкой, содержащий контрольную и эксплуатационную информацию;
- непрерывная индикация текущего расхода;
- два программируемых импульсных выхода;
- возможность подключения коммуникационных интерфейсов через адаптеры USB, RS-232, RS-485 и Ethernet;
- возможность расширения функционала с помощью подключения регистратора АДИ (+2 имп. входа, +2 входа 4-20мА, архив c часами, выходы 4-20мА и ОК);
- встроенная гальваноразвязка схемы для повышения надёжности;
- полнопроходное исполнение с минимальным падением давления;
- усовершенствованная проточная часть (L-серия) для стабильного измерения малых расходов;
- класс защиты IP65/IP66/IP68;
- возможность прямого присоединения гофрошлангов;
- гарантия до 8 лет, от протечек 12 лет;
- межповерочный интервал - 4 года;
- канал из химстойкого композита, устойчивого к отложениям (патент RU153291);
- конструктивная защита от протечек и конденсата;
- поворот блока электроники на 180°, три фиксированных положения;
- электроника размещена в герметичном отсеке;
- защита от несанкционированного доступа;
- диагностика пустой трубы, загрязнения электродов;
- для монтажа расходомеров «Питерфлоу» на трубопроводах горячей и холодной воды предназначены присоединительные модули МПРС
Расходомеры серии «L».
Расходомеры серии «L» предназначены для прямого подключения без использования согласующих конфузоров-диффузоров, при этом существенно уменьшаются габариты и потери давления.
Расходомеры больших диаметров PC65, PC80, PC100 не имеют аналогов и являются уникальным предложением на рынке электромагнитных расходомеров.
Основным назначением расходомеров серии «L» является эксплуатация в ЖКХ с максимальной скоростью потока не более 5м/сек, с уменьшенным вдвое относительно стандартных расходомеров минимальным расходом без потери точности.
Замена старого оборудования практически во всех случаях приводит к существенному экономическому эффекту.
Электромагнитные расходомеры-счётчики Питерфлоу РС соответствуют требованиям ГОСТ Р 51649 «Теплосчетчики для водяных систем теплоснабжения».
Расходомеры «Питерфлоу» относятся к расходомерам непрямого действия. Электромагнитный способ измерения основан на измерении скорости потока (в единицах расхода) электропроводящей среды при пересечении линий магнитного поля (эффект Фарадея).
Бесплатное программное обеспечение:
- архиватор для скачивания архивов и формирования отчетов;
- ОРС-сервер для интеграции со SCADA системами;
- мобильное приложение ТТМ.
Классы A, B, C
|
Класс |
Q1 |
Q2 |
Q2t |
|
«A» |
Q3 / 375 |
Q3 / 150 |
Q3 / 100 |
|
«B» |
Q3 / 625 |
Q3 / 250 |
Q3 / 100 |
|
«C» |
Q3 / 625 |
Q3 / 450 |
Q3 / 100 |
- Q3 - наибольший (номинальный) расход
- в диапазоне Q3 ÷ Q2t погрешность не превышает 1%
- в диапазоне Q2t ÷ Q2 погрешность не превышает 2%
- в диапазоне Q2 ÷ Q1 погрешность не превышает 5%
- порог чувствительности Q3 / 1000
Исполнения по способу присоединения:
Муфта «M»
- Нержавеющая муфта для пластиковых труб в системах водо- и теплоснабжения
- DN20 (G1”), DN32 (G1½”)

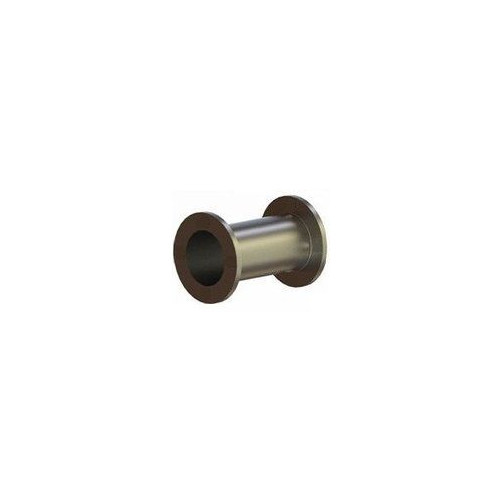

Сэндвич «С»
- Сэндвич (мини-фланцы) из нержавеющей стали
- DN20, DN25, DN32, DN40, DN50
Фланец «Ф»
- Стальные фланцы, двухкомпонентное эпоксидное покрытие
- DN65, DN80, DN100, DN150, DN200
- Соответствуют ISO 7005, ГОСТ 33259-2015, ГОСТ 12815-80.
Фланец «Ф1»
- Фланцы из нержавеющей стали для ответственных применений
- DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100
- Соответствуют ISO 7005, ГОСТ 33259-2015, ГОСТ 12815-80.
