Датчик уровня (уровнемер) акустический ЭХО-АС-01

от 44 950.00 руб. (без НДС)
  • Датчик уровня (уровнемер) акустический ЭХО-АС-01 (общепромышленное исполнение, базовая модель)
    Интерфейс: нет. базовая модель
    44 950.00 руб.
  • Датчик уровня (уровнемер) акустический ЭХО-АС-01, интерфейс RS-232
    Интерфейс: RS-232
    48 050.00 руб.
  • Датчик уровня (уровнемер) акустический ЭХО-АС-01, интерфейс RS-485
    Интерфейс: RS-485
    48 050.00 руб.
  • Датчик уровня (уровнемер) акустический ЭХО-АС-01, интерфейс USB
    Интерфейс: USB
    48 050.00 руб.

Ультразвуковой уровнемер ЭХО-АС-01 предназначен для бесконтактного автоматического дистанционного измерения уровня жидких сред, в том числе взрывоопасных, агрессивных, вязких, неоднородных, выпадающих в осадок, а также сыпучих материалов с диаметром гранул и кусков от 5 до 300 мм, при температуре контролируемой среды от минус 30 до плюс 80°С.

Принцип действия уровнемера ЭХО-АС-01 основан на локации уровня звуковыми импульсами, проходящими через газовую среду и отражающимися от границы раздела "газ – измеряемая среда".

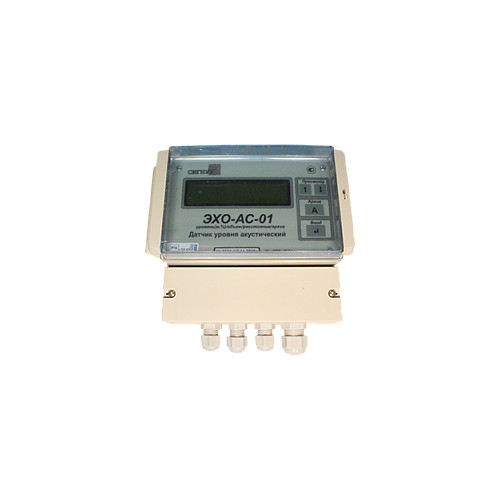

ЭХО-АС-01 состоит из акустического преобразователя АП и блока измерительного БИ-1 и выпускается в пылеводозащищенном исполнении. АП имеет ряд модификаций для различных условий эксплуатации.

Уровнемер ЭХО-АС-01 имеет жидкокристаллический дисплей, на который выводится следующая информация:

  • текущие значения измеряемых уровнемером величин:

- уровня в процентах и метрах;

- объема контролируемого вещества в резервуаре;

- расстояния до объекта;

  • содержимое архивов уровнемера;
  • диагностические сообщения о неисправностях уровнемера.

Ультразвуковой уровнемер ЭХО-АС-01 имеет релейные выходные сигналы (три пары “сухих” контактов реле), предназначенные для сигнализации верхнего, номинального и нижнего уровней. Возможен вывод информации на компьютер через встроенный интерфейс RS-232 (RS-485).

Для функционирования уровнемера ЭХО-АС-01 акустический преобразователь устанавливается в верхней части резервуара, а электронный блок - в отапливаемом помещении. Преобразователь и блок соединены 5-жильным медным кабелем.

Основная погрешность датчика уровнемера, %: 1;

Выходной сигнал уровнемера, мА: 0 – 5; 0 – 20; 4 – 20;

Напряжение питания уровнемера, В: 220.

Диапазоны измерения уровнемера, м: (0 – 0,1) – (0 - 20).

АП-61, АП-11 и АП-13 выпускаются в пылеводозащищенном исполнении IP-64, ППИ – в исполнении IP-65 по ГОСТ 14254.

Допускается перестройка диапазонов уровнемера в процессе эксплуатации.

Метрологическая поверка датчика проводится по МИ 1112-96 один раз в год.

Ультразвуковой уровнемер ЭХО-АС-01 зарегистрирован в Государственном Реестре средств измерений под № 14891-95.

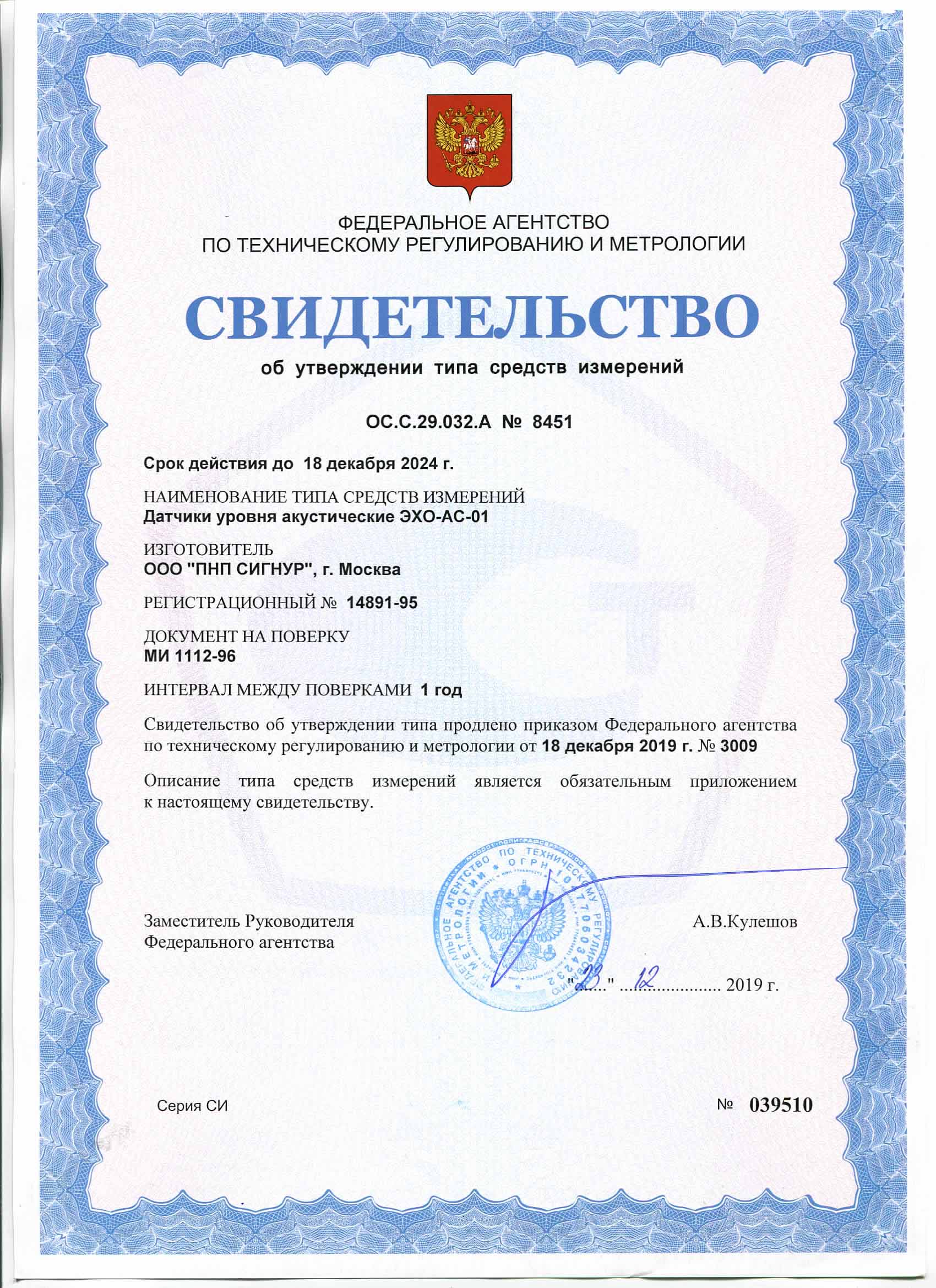

Свидетельство ЭХО-АС-01.jpgРуководство по эксплуатации ЭХО-АС-01
