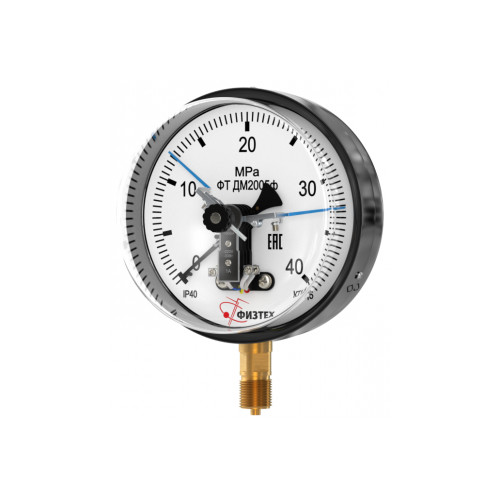

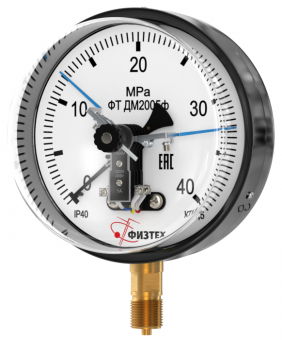

Манометры электроконтактные (ДМ2005ф)

от 1 855.00 руб. (без НДС)
  • Манометр ДМ2005ф исп V 0-100 кПа кт.1,5 d.160 IP40 M20*1,5 РШ
    Диаметр, мм: 160 Резьба: M20*1.5 Давление, кПа: 0-100
    1 855.00 руб.
  • Манометр ДМ2005ф исп V 0-160 кПа кт.1,5 d.160 IP40 M20*1,5 РШ
    Диаметр, мм: 160 Резьба: M20*1.5 Давление, кПа: 0-160
    1 855.00 руб.
  • Манометр ДМ2005ф исп V 0-250 кПа кт.1,5 d.160 IP40 M20*1,5 РШ
    Диаметр, мм: 160 Резьба: M20*1.5 Давление, кПа: 0-250
    1 855.00 руб.
  • Манометр ДМ2005ф исп V 0-400 кПа кт.1,5 d.160 IP40 M20*1,5 РШ
    Диаметр, мм: 160 Резьба: M20*1.5 Давление, кПа: 0-400
    1 855.00 руб.
  • Манометр ДМ2005ф исп V 0-600 кПа кт.1,5 d.160 IP40 M20*1,5 РШ
    Диаметр, мм: 160 Резьба: M20*1.5 Давление, кПа: 0-600
    1 855.00 руб.
  • Манометр ДМ2005ф исп V 0-1 МПа кт.1,5 d.160 IP40 M20*1,5 РШ
    Диаметр, мм: 160 Резьба: M20*1.5 Давление, МПа: 0-1
    1 855.00 руб.
  • Манометр ДМ2005ф исп V 0-1,6 МПа кт.1,5 d.160 IP40 M20*1,5 РШ
    Диаметр, мм: 160 Резьба: M20*1.5 Давление, МПа: 0-1.6
    1 855.00 руб.
  • Манометр ДМ2005ф исп V 0-2,5 МПа кт.1,5 d.160 IP40 M20*1,5 РШ
    Диаметр, мм: 160 Резьба: M20*1.5 Давление, МПа: 0-2.5
    1 855.00 руб.
  • Манометр ДМ2005ф исп V 0-4 МПа кт.1,5 d.160 IP40 M20*1,5 РШ
    Диаметр, мм: 160 Резьба: M20*1.5 Давление, МПа: 0-4
    1 855.00 руб.
  • Манометр ДМ2005ф исп V 0-6 МПа кт.1,5 d.160 IP40 M20*1,5 РШ
    Диаметр, мм: 160 Резьба: M20*1.5 Давление, МПа: 0-6
    1 855.00 руб.
  • Манометр ДМ2005ф исп V 0-10 МПа кт.1,5 d.160 IP40 M20*1,5 РШ
    Диаметр, мм: 160 Резьба: M20*1.5 Давление, МПа: 0-10
    1 855.00 руб.
  • Манометр ДМ2005ф исп V 0-16 МПа кт.1,5 d.160 IP40 M20*1,5 РШ
    Диаметр, мм: 160 Резьба: M20*1.5 Давление, МПа: 0-16
    1 930.00 руб.
  • Манометр ДМ2005ф исп V 0-25 МПа кт.1,5 d.160 IP40 M20*1,5 РШ
    Диаметр, мм: 160 Резьба: M20*1.5 Давление, МПа: 0-25
    1 930.00 руб.
  • Манометр ДМ2005ф исп V 0-40 МПа кт.1,5 d.160 IP40 M20*1,5 РШ
    Диаметр, мм: 160 Резьба: M20*1.5 Давление, МПа: 0-40
    1 930.00 руб.
  • Манометр ДМ2005ф исп V 0-60 МПа кт.1,5 d.160 IP40 M20*1,5 РШ
    Диаметр, мм: 160 Резьба: M20*1.5 Давление, МПа: 0-60
    1 930.00 руб.

Манометры электроконтактные сигнализирующие ДМ2005ф предназначены для измерения избыточного и/или вакуумметрического давления некристаллизующихся, неагрессивных по отношению к медным сплавам сред.

Посредством сигнализирующего устройства прямого действия могут управлять внешними электрическими цепями путем их замыкания и размыкания при достижении заданного предела давления.

Обеспечивают визуальную индикацию контролируемого давления в процессе.

ГОСТ 2405-88
ТУ 4212-114-64115539-2014

Межповерочный интервал: 2 года

Тип ФТ, модель

Класс точности

Ф, мм

Пределы измеряемого давления

ДМ2005ф *

1,5

(по заказу 1,0 на пределы выше 400 кПа) *

160

0 - 100...600 кПа;

0 - 1…10 МПа

0 - 16…60 МПа



Номинальный диаметр корпуса

160 мм

Класс точности

- 1,0 (по заказу)
- 1,5 (базовый)

Степень пылевлагозащиты

IP40

Резьба присоединительного штуцера

- М20*1,5 (базовая)
- другие резьбы по заказу

Размер квадрата под ключ, мм

17 мм

Расположение штуцера

радиальное

Устойчивость к климатическим воздействиям

исполнение У2 по ГОСТ 15150-69

Диапазон температур измеряемой среды, оС (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя)

от -50 до +150 оС

Диапазон температуры окружающей среды, оС

от -60 до +60 оС

Виброзащищенность

группа L3 по ГОСТ Р 52931-2008

Рабочие диапазоны измерений

- постоянная нагрузка - 100% шкалы
- переменная нагрузка - 2/3 шкалы
- кратковременная нагрузка - 110% шкалы

Средний срок службы

10 лет

Масса, не более

0,8 кг

Тип контактов

- с магнитным поджатием (базовый)
- скользящие контакты (по заказу)

Максимальное напряжение коммутируемого тока

- 220В постоянного тока
- 380В переменного тока

Сила тока, не более

- 1А для контактов с магнитным поджатием
- 0,5А для скользящих контактов

Максимальная разрывная мощность контактов

с магнитным поджатием:
- 30Вт постоянного тока
- 50ВА переменного тока
для скользящих контактов:
- 10Вт постоянного тока
- 20ВА пере

Пределы допускаемой погрешности срабатывания электроконтактной схемы, % от диапазона показаний

- для контактов с магнитным поджатием +/- 4%
- для скользящих контактов +/- 2,5%

Материал корпуса

сталь, окрашенная в черный цвет

Обечайка

сталь, окрашенная в черный цвет, крепление винтами

Стекло

органическое

Трубчатая пружина

медный сплав:
- до 10 МПа полувитковая
- от 16 до 60 МПа многовитковая

Штуцер, трибко-секторный механизм

медный сплав

Циферблат

алюминиевый сплав, окрашенный в белый цвет

Гарантийный срок эксплуатации - 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.

Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.



Декларация
Сертификат соответствия
Свидетельство об утверждении СИ
Описание типа СИ
