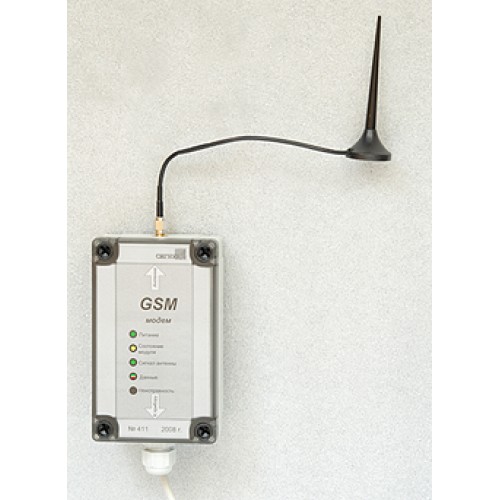

Адаптер с GSM-модемом для Акрон-01

8 400.00 руб. (без НДС)

Модем предназначен для получения архивных данных и текущих значений от удаленных приборов фирмы "Сигнур", с которыми невозможно установить проводное соединение. К приборам фирмы "Сигнур" могут быть подключены только модемы фирмы "Сигнур". К компьютеру можно подключить любой модем, кроме модема фирмы "Сигнур". Возможна неудовлетворительная работа модемов фирмы "Овен" и USB-модемов типа "свисток".

Передача данных осуществляется в стандарте CSD EGSM 900/1800 на скорости 9600 бод или в режиме GPRS и является платной.

Выбор и подготовка SIM-карты.

В используемой SIM-карте необходимо отключить запрос PIN-кода при включении телефона. У оператора сотовой связи необходимо подключить услугу CSD (передачи факсов) и/или GPRS.

Для работы в режиме GPRS необходимо подключить соответствующую услугу. Для работы по GPRS экономичными являются тарифы типа М2М, но они могут быть недоступны физическим лицам. Например, в МТС тариф "Телематика" доступен только юридическим лицам.

Известные особенности некоторых операторов при работе CSD:

МЕГАФОН в некоторых регионах поддерживает услугу CSD только внутри своей сети. Т.е. невозможно передать данные с МЕГАФОНа на МТС. Также МЕГАФОН может предоставить дополнительный номер для CSD. Как пользоваться номерами, необходимо выяснять у оператора.

МТС. В некоторых регионах выдает дополнительный номер для CSD. Как пользоваться номерами, необходимо выяснять у оператора.

Установка SIM-карты.

Отверните 4 винта, откройте крышку модуля. Сдвиньте крышку держателя SIM-карты в направлении, указанном стрелкой «OPEN» и поднимите ее. Вставьте SIM-карту в крышку держателя, обращая внимание на положение обрезанного угла. Опустите крышку держателя с SIM-картой и сдвиньте ее в направлении стрелки «LOCK».

Подключение модема.

Питание модема осуществляется через внешний блок питания, входящий в комплект, от сети переменного тока напряжением 220 +22 – 33 В частотой 50 ± 1 Гц.

К модему возможно подключение одного прибора с интерфейсом RS-232 к колодке RS-232 и до 32-х приборов с интерфейсом RS-485 к колодке RS-485, следовательно, всего к модему можно подключить не более 33-х приборов.

Подключение к модему прибора с интерфейсом RS-232 выполняется трехпроводным сигнальным кабелем длиной не более 10 м. Клеммную колодку «RS» прибора необходимо соединить с клеммной колодкой «RS-232» модема. При этом клемма 1 модема соединяется с клеммой 1 прибора, клемма 2 модема с клеммой 2 прибора и клемма 3 модема с клеммой 3 прибора.

Подключение к модему приборов с интерфейсом RS-485 выполняется витой парой длиной не более 1000 м. Клеммную колодку «RS» прибора необходимо соединить с клеммной колодкой «RS-485» модема витой парой, при этом клемма 2 модема соединяется с клеммой 2 прибора, клемма 3 модема с клеммой 3 прибора.

Клемма 1 модема соединяется с клеммой 1 прибора дренажным проводом, в качестве которого можно использовать свободные провода кабеля.

К клеммной колодке прибора на дальнем от модема конце линии связи необходимо подключить согласующий резистор между клеммами 2 и 3 прибора. Сопротивление резистора должно быть равно волновому сопротивлению витой пары, обычно 120 Ом.

Подключение нескольких приборов к модему выполняется последовательным соединением подключаемых приборов в сеть, общая длина линии связи при этом не должна превышать 1000 м.  Согласующий резистор в этом случае подключается к наиболее удаленному от модема прибору.

При подключении нескольких приборов к одному модему каждому прибору необходимо присвоить свой индивидуальный сетевой адрес, от 1 до 32.

Установка антенны.

Антенна должна быть расположена в месте возможно большего уровня сигнала. Уровень сигнала контролируется по светодиоду «Сигнал антенны»: чем чаще мигает светодиод, тем больше сигнал.

Длина антенного кабеля 2,5 м. Удлинители не допускаются.

Запрещается включать модем без подключенной антенны или с неисправной антенной.

После подачи питания модем выполняет внутренний тест. Исправный модем регистрируется в сети и переходит в дежурный режим с периодическим самотестированием. Возможна работа в двух режимах: GPRS и CSD. Режим GPRS включается снятием перемычки J1, режим CSD активен всегда, за исключением времени передачи данных в режиме GPRS.

Работа в режиме CSD.

При поступлении звонка модем снимает трубку (если в этот момент не передает данные в режиме GPRS), устанавливает соединение с модемом компьютера и отвечает на запросы программы «Сигнур база данных». По окончании сеанса связи модем кладет трубку и переходит в дежурный режим.

Время соединения при передаче архива зависит от размера передаваемых данных и в среднем составляет примерно 30 сек для архива одного прибора за сутки, но может увеличиться при плохом качестве связи или перегруженности канала связи.

Работа в режиме GPRS.

Для работы в этом режиме необходимо снять перемычку J1.

После включения и далее каждые 24 часа модем опрашивает все подключенные к нему приборы и отправляет их архивные данные на сервер Сигнура. Отправке подлежат: 3 последних записи суточных значений, 72 последних записи часовых значений и 100 записей перерывов учета.

Для ежечасной отправки данных на сервер необходимо снять перемычки J1 и J2. Отправке подлежат: 3 последних записи часовых значений, одна запись суточных значений и 20 последних записей перерывов учета.

Для немедленной отправки данных на сервер необходимо послать модему SMS-сообщение с символом "*" (звездочка). Размер передаваемых архивов зависит от положения перемычки J2.

Время сбора данных и отправки их на сервер зависит от числа приборов и качества связи и может увеличиться до нескольких минут. Модем ответит SMS-сообщением “FTP-OK” в случае успеха или “FTP-ER” в случае  неудачи. После отправки данных на сервер необходимо несколько минут для их обработки, после чего данные можно просмотреть программой "Сигнур база данных".

Так как в модеме нет встроенных часов, то ежечасная или ежесуточная отправка данных происходит без привязки к поясному времени.

Для корректной работы в режиме GPRS приборы, подключенные по интерфейсу RS-485, должны иметь индивидуальные сетевые адреса с 1 по 32.

Индикация.

Режимы работы модема отображаются светодиодными индикаторами:

«Питание» индицирует наличие внутренних питаний модема.

«Передача» частота мигания зависит от состояния и режима работы модема.

«Сигнал антенны» в дежурном режиме мигает с частотой, пропорциональной уровню сигнала в антенне – чем больше уровень, тем чаще вспыхивает светодиод. При установленном соединении светодиод является сигнализатором несущей, горя постоянно при ее наличии и не горя при ее отсутствии.

«Данные» горит красным цветом при получении данных от прибора фирмы «Сигнур» и зеленым цветом при их обработке.

«Неисправность»:

-    мигает три раза в секунду при отсутствии или неправильно установленной SIM- карте.

-    мигает раз в секунду при внутренней ошибке модема.

Получение текущих значений по SMS.

С помощью SMS возможно получение текущих данных с подключенного прибора, для чего необходимо отправить SMS-запрос с указанием сетевого адреса прибора, подключенного по интерфейсу RS-485. Например, для запроса текущих значений прибора с сетевым адресом 8 запрос должен состоять из цифры 8, для прибора с адресом 15 - из числа 15.

Для получения текущих значений от прибора, подключенного по RS-232, необходимо послать запрос, состоящий из цифры 0.

Цифровой вход DI.

В модеме имеется цифровой вход, состояние которого постоянно проверяется. При обнаружении смены состояния отправляется SMS на заранее указанный в SIM-карте номер. Под изменением состояния подразумевается замыкание между собой или размыкание контактов входа. Подача напряжения на контакты входа DI недопустима.

Внимание! Цифровой вход DI гальванически связан с интерфейсными входами!

Для задействования цифрового входа необходимо на SIM-карту записать телефонный номер получателя сообщений под именем "DI". Имя должно быть написано заглавными буквами латиницей. Модем непрерывно отслеживает состояние цифрового входа и, если новое состояние удерживается дольше минуты (защита от помех), отправляет соответствующее сообщение.
