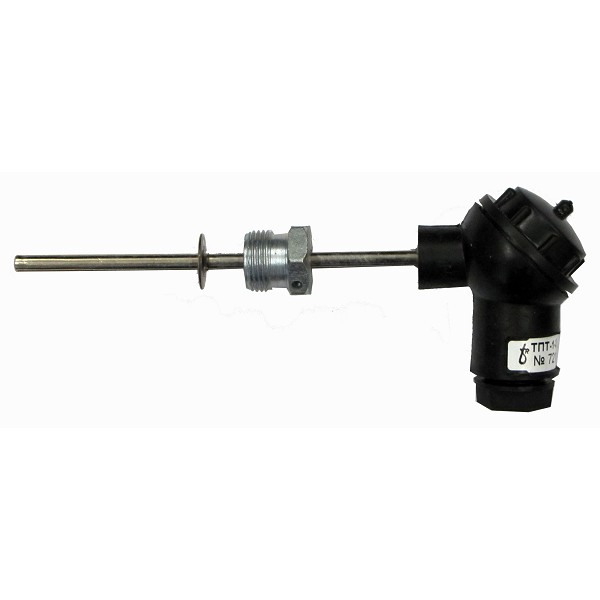

Термосопротивление ТПТ-15

от 1 842.00 руб.
1 535.00 руб. (без НДС)
  • Термосопротивление ТПТ-15-2-100П-А4-70
    Монтажная длина, мм: 70 НСХ: 100П
    1 842.00 руб.
  • Термосопротивление ТПТ-15-2-100П-А4-98
    Монтажная длина, мм: 98 НСХ: 100П
    1 848.00 руб.
  • Термосопротивление ТПТ-15-2-Pt100-А4-70
    Монтажная длина, мм: 70 НСХ: Pt100
    1 842.00 руб.
  • Термосопротивление ТПТ-15-2-Pt100-А4-98
    Монтажная длина, мм: 98 НСХ: Pt100
    1 848.00 руб.

Термопреобразователи сопротивления из платины и меди технические (далее – термометры, сокращенно - ТС) предназначены для измерения и контроля температуры жидких, твердых, газообразных и сыпучих сред в различных отраслях промышленности.

Технические характеристики

По устойчивости к воздействию температуры и влажности окружающей среды термометры соответствуют по ГОСТ Р 52931-2008 группе исполнения С2: -40…+70 ºС;

По устойчивости к механическим воздействиям термометры соответствуют по ГОСТ Р 52931-2008 группе исполнения N3.

Климатическое исполнение –У3, ТВ.

Возможно изготовление ТС в климатическом исполнении УХЛ-2 для работы при температурах от -60 до +70 ºС.

Термометры, имеющие тропическое исполнение имеют в обозначении дополнительно ТВ (например, ТПТ-1-3 ТВ).

Номинальные статические характеристики (НСХ), их обозначения, номинальные сопротивления и соответствующие им температурные коэффициенты согласно ГОСТ 6651-2009 приведены ниже:

Тип ТС

Термометры сопротивления из платины

Термометры сопротивления из меди

Обозначение НСХ

50П

100П

500П

Pt100

Pt500

Pt1000

50М

100М

Номинальное сопротивление R0, Ом

50

100

500

100

500

1000

50

100

Температурный коэффициент, α, 1/ºС

0,00391

0,00385

0,00428

Термометр может иметь два ЧЭ (сдвоенный ЧЭ) любого номинала, указанного в Таблице 1, который обозначается 2х50П, 2х100П, 2хPt100 и т.д. для ТПТ, и соответственно 2х50М, 2х100М – для ТМТ.

Рекомендуемый измерительный ток:

- 1 мА    - для термометров с номинальным сопротивлением 50 Ом и 100 Ом;

- 0.2 мА - для термометров с номинальным сопротивлением 500 Ом;

- 0.1 мА - для термометров с номинальным сопротивлением 1000 Ом;

Термометры сопротивления из платины ТПТ выпускаются следующих классов допуска: АА, А, В, С.

Термометры сопротивления из меди ТМТ выпускаются следующих классов допуска: А, В, С.

Ниже приведены значения допусков по температуре для соответствующих классов допуска платиновых и медных термометров (ГОСТ 6651-2009):

Класс допуска термометров

Допуск термометров, °С

АА

±(0,1+0,0017*|t|)

А

±(0,15+0,002*|t|)

В

±(0,3+0,005*|t|)

С

±(0,6+0,01*|t|)

где |t|) – абсолютное значение температуры, ºС

Гарантийный срок – 18 месяцев с момента ввода в эксплуатацию, но не более 24 месяцев со дня выпуска.

Средний срок службы термопар – не менее 12 лет.

Поверка ТС производится в соответствии с ГОСТ 8.461-2009.

Для ТС установлены следующие межповерочные интервалы:

Тип и вид исполнения

Межповерочный
интервал

ТПТ-1, ТПТ-7, ТПТ-8, ТПТ-11, ТПТ-12, ТПТ-13, ТПТ-14, ТПТ-15, ТПТ-17, ТПТ-19, ТПТ-21

4 года

ТПТ-2, ТПТ-3, ТПТ-4, ТПТ-5, ТПТ-6, ТПТ-20, ТПТ-26, ТПТ-31

3 года

ТМТ-1, ТМТ-2, ТМТ-3, ТМТ-4, ТМТ-19

3 года

ТМТ-7, ТМТ-8, ТМТ-11, ТМТ-12, ТМТ-15

2 года

Свидетельство ТПТ-7, -8, -11, -12, -13, -14, -15
