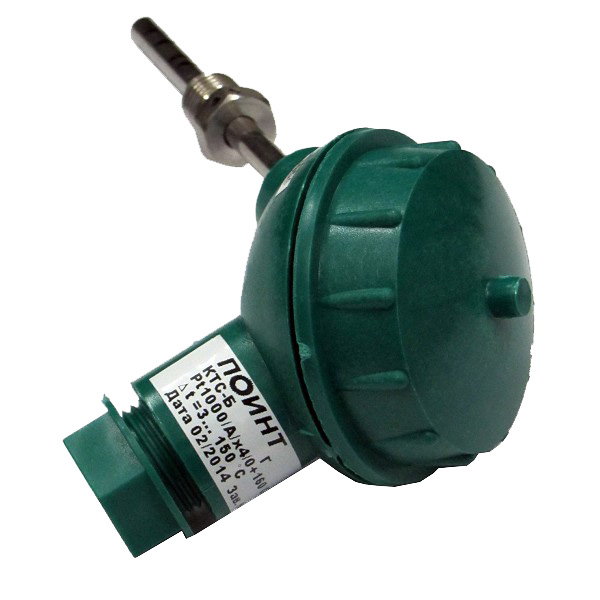

Комплект термопреобразователей КТС-Б

от 2 750.00 руб. (без НДС)
  • КТС-Б-Pt100-А-x4-П-3-60/6-50-Е комплект термометров с гильзами и бобышками
    Метрологический класс: А Монтажная длина, мм: 60 НСХ: Pt100
    2 750.00 руб.
  • КТС-Б-Pt100-В-x4-П-3-60/6-50-Е комплект термометров с гильзами и бобышками
    Метрологический класс: В Монтажная длина, мм: 60 НСХ: Pt100
    2 750.00 руб.
  • КТС-Б-Pt100-А-x4-П-3-80/6-50-Е комплект термометров с гильзами и бобышками
    Метрологический класс: А Монтажная длина, мм: 80 НСХ: Pt100
    2 750.00 руб.
  • КТС-Б-Pt100-В-x4-П-3-80/6-50-Е комплект термометров с гильзами и бобышками
    Метрологический класс: В Монтажная длина, мм: 80 НСХ: Pt100
    2 750.00 руб.
  • КТС-Б-Pt100-А-x4-П-3-100/6-50-Е комплект термометров с гильзами и бобышками
    Метрологический класс: А Монтажная длина, мм: 100 НСХ: Pt100
    2 750.00 руб.
  • КТС-Б-Pt100-B-x4-П-3-100/6-50-Е комплект термометров с гильзами и бобышками
    Метрологический класс: В Монтажная длина, мм: 100 НСХ: Pt100
    2 750.00 руб.
  • КТС-Б-Pt100-А-x4-П-3-120/6-50-Е комплект термометров с гильзами и бобышками
    Метрологический класс: А Монтажная длина, мм: 120 НСХ: Pt100
    2 750.00 руб.
  • КТС-Б-Pt100-В-x4-П-3-120/6-50-Е комплект термометров с гильзами и бобышками
    Метрологический класс: В Монтажная длина, мм: 120 НСХ: Pt100
    2 750.00 руб.
  • КТС-Б-Pt500-А-x4-П-3-60/6-50-Е с гильзами и бобышками
    Метрологический класс: А Монтажная длина, мм: 60 НСХ: Pt500
    2 750.00 руб.
  • КТС-Б-Pt500-В-x4-П-3-60/6-50-Е с гильзами и бобышками
    Метрологический класс: В Монтажная длина, мм: 60 НСХ: Pt500
    2 750.00 руб.
  • КТС-Б-Pt500-А-x4-П-3-80/6-50-Е с гильзами и бобышками
    Метрологический класс: А Монтажная длина, мм: 80 НСХ: Pt500
    2 750.00 руб.
  • КТС-Б-Рт500-В-х4-П-3-80/6-50-Е с гильзами и бобышками
    Метрологический класс: В Монтажная длина, мм: 80 НСХ: Pt500
    2 750.00 руб.
  • КТС-Б-Pt500-А-x4-П-3-100/6-50-Е с гильзами и бобышками
    Метрологический класс: В Монтажная длина, мм: 120 НСХ: Pt500
    2 750.00 руб.
  • КТС-Б-Pt500-В-x4-П-3-100/6-50-Е с гильзами и бобышками
    Метрологический класс: В Монтажная длина, мм: 100 НСХ: Pt500
    2 750.00 руб.

Предназначены для измерения разности и значений температур в подающем и обратном трубопроводах  в различных системах теплоснабжения.

КТС-Б подбирается из термопреобразователей сопротивления, изготовленных согласно   ТУ РБ 390184271.001-2003, и зарегистрированных в  Государственном реестре средств измерений № РБ 0310182714.

Область применения: объекты жилищно-коммунального хозяйства, индивидуальные тепловые пункты, теплоснабжающие организации, промышленные предприятия и другие структуры.

Основные технические характеристики

  • Диапазон измеряемых температур: 0°С...+160°С.
  • Минимальная разность температур Δt мин : 1, 2, 3 °С.
  • Номинальная статическая характеристика (НСХ): 50П, 100П, 500П, Pt100, Pt500, Pt1000.
  • Классы допуска:

      Класс допуска по ГОСТ 6651

   Допускаемое отклонение сопротивления при 0°С от Ро,%

Пределы допускаемых отклонений сопротивления от НСХ,°С
                          АА                                 0.04                  ± (0,1 + 0,0017 х|т|)
                           А                                 0,06                  ± (0,15 + 0,002 х|т|)
                           В                                 0,12                  ± (0,3 + 0,005 х|т|)

                                                                  где |т| - абсолютное значение температуры, без учета знака.

  • Схемы подключения: 2х- проводная, 3х- проводная, 4х- проводная
  • Степень защиты от пыли и влаги
  • IP65 (для исполнений с клеммной головой)
  • IP5х (для кабельного типа исполнения)
  • Материал защитной арматуры: сталь 12Х18Н10Т
  • Условное рабочее давление: 0,6 МПа
  • Межповерочный интервал: 4 года
  • Гарантийный срок эксплуатации: 4 года

Конструктивные исполнения

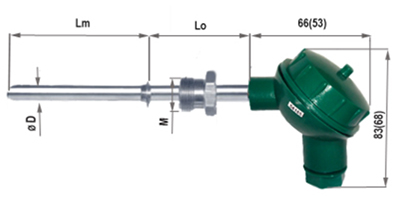

1. КТС-Б со штуцером: пример заказа: КТС-Б-Pt100-В-х4-П-3-60 / 6 ПШ.50.М20х1,5-Е

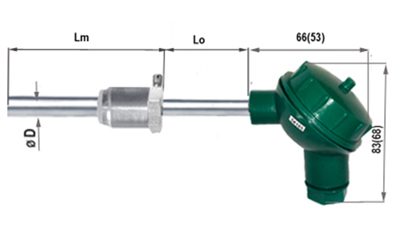

2. КТС-Б в комплекте с  гильзами и бобышками: пример заказа: КТС-Б-Pt100-В-х4-П-3-60 / 4 -40-Ж

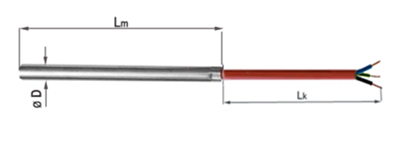

3. КТС-Б с кабелем "Б": пример заказа: КТС-Б-Pt100-В-х4-П-3-40 / 6-Б-1500

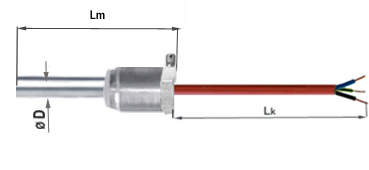

4. КТС-Б с кабелем "Б" в комплекте с гильзами и бобышками: пример заказа: КТС-Б-Pt100-В-х4-П-3-100 / 6-105П-Б-1500

Описание КТС-Б
Руководство по эксплуатации КТС-Б
