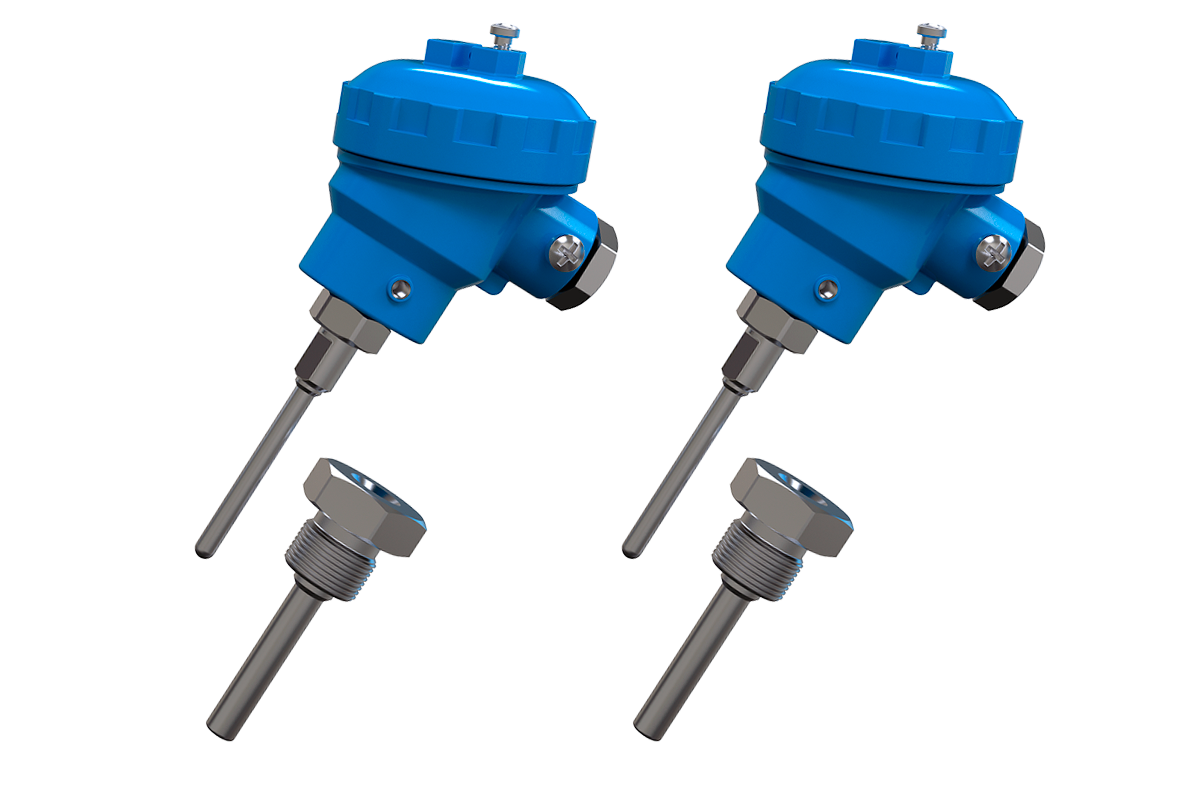

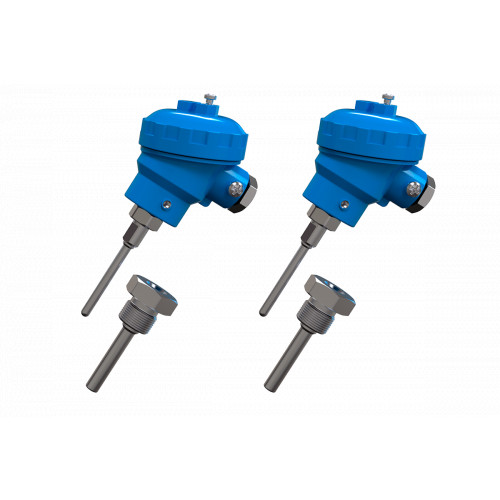

Комплекты термометров сопротивления КДТС (парные комплектные датчики температуры) предназначены для непрерывного измерения температуры и разницы температур в подающем и обратном трубопроводах в системах учета и контроля тепловой энергии: теплосчетчиках, узлах учета тепла, системах теплоснабжения АСКУТ, АСКУТЭ или АСКУЭ и т.п.
Принцип работы узлов и систем учета тепла основан на вычислении потребляемого тепла на основе данных о количестве проходящего через систему теплоносителя. Это осуществляется с помощью парных комплектных датчиков температуры, подобранных по максимально близким выходным характеристикам.
Области применения ОВЕН КДТС
ЖКХ – узлы учета, тепловые сети, тепловые пункты жилых, общественных и производственных зданий, а также металлургия, химическая, пищевая, нефтеперерабатывающая и другие отрасли промышленности, где требуется учет и контроль расхода теплоносителя.
Приглашаем к сотрудничеству монтажные и проектные организации, занимающиеся проектированием и внедрением узлов учета тепла. Готовы обсуждать специальные условия и преференции.
Среда измерения
Теплоноситель: вода.
Отличительные особенности
- Обладают максимально близкими характеристиками – расхождение не более 0,1 °С.
- Имеют различные варианты исполнения.
- Проходят контроль заводского ОТК и первичную поверку.
- Межповерочный интервал – 4 года (соответствует межповерочному интервалу большинства теплосчетчиков и узлов учета).
- Гарантированный срок службы – не менее 12 лет.
Основные характеристики
- Диапазон измеряемых температур: 0…+150 °C.
- Диапазон измерения разности температур: 3…+150 °C.
- Номинальная статическая характеристика: Pt100, Pt500, Pt1000.
- Класс допуска: А, В.
|
Наименование |
Значение |
|
|
Исполнение |
КДТС054, КДТС105, КДТС014, КДТС035, КДТС045, КДТС145 |
|
|
Диапазон измеряемых температур, °C |
0…150 |
|
|
Диапазон измерения разности температур, °C |
от 3 до 150 |
|
|
Номинальная статическая характеристика |
PT100, PT500, PT1000 |
|
|
Степень защиты от влаги и пыли |
КДТС014 |
IP67 |
|
КДТС105, КДТС054, КДТС035, КДТС045, КДТС145 |
IP54 |
|
|
Схема соединения проводников |
PT100 |
4-проводная |
|
PT500, PT1000 |
2-, 4-проводная |
|
|
Устойчивость к вибрации |
КДТС014 |
Группа N1 по ГОСТ Р 52931 |
|
КДТС105, КДТС054, КДТС035, КДТС045, КДТС145 |
Группа N2 по ГОСТ Р 52931 |
|
|
Класс допуска |
А или В |
|
|
Относительная погрешность при измерения разности температур, % |
δt, = (0,5 + 3tmin/t) |
|
|
Группа и вид климатического исполнения |
С4, Р2 |
|
|
Материал защитной арматуры |
12Х18Н10Т |
|
