Модификации Описание Характеристики

Сертификат средств измерений находится в стадии получения.

ДТСхх5М.RS предназначены для измерения температуры и непрерывного преобразования температуры в цифровой сигнал RS-485 (Modbus RTU).

ДТСхх5М.RS изготавливаются на базе термометров сопротивления ДТСхх5 (50М, 100М, 100П и РТ100) и имеют в своем составе высокоточный нормирующий преобразователь RS-485.

Среда измерения

Твердые, жидкие, газообразные и сыпучие среды.

В состав термопреобразователей входят:

первичный преобразователь (сенсор) – термопреобразователь сопротивления (ДТС);
измерительный преобразователь НПЦ-1 RS-485, встроенный в головку датчика (диапазон температур окружающего воздуха: -40…+85 0С).

Использование в составе изделия микропроцессорного высокоточного преобразователя НПЦ-1 позволяет получать данные об измеренной температуре по RS-485 в пределах всего диапазона измерения соответствующего сенсора (его НСХ) с указанной точностью.

ДТСхх5М.RS напрямую подключаются к контроллерам и шлюзам, не требуя задействования аналоговых входов контроллеров и модулей ввода.

Преимущества датчиков температуры с RS-485:

Передают данные по линии промышленного интерфейса RS-485 (применяется в построении АСУ ТП).
Не занимают аналоговые входы.
Удешевляют и упрощают монтаж датчиков в распределенных системах за счет высвобождения аналоговых входов.
Удешевляют и упрощают добавление нового датчика в функционирующую АСУ ТП.
Передают данные напрямую в «облако».
Увеличивают помехоустойчивость линии связи.
Увеличивают длину линии связи до 1200 метров.

Конструктивное исполнение	Модель	Параметры	Длина монтажной части L*, мм

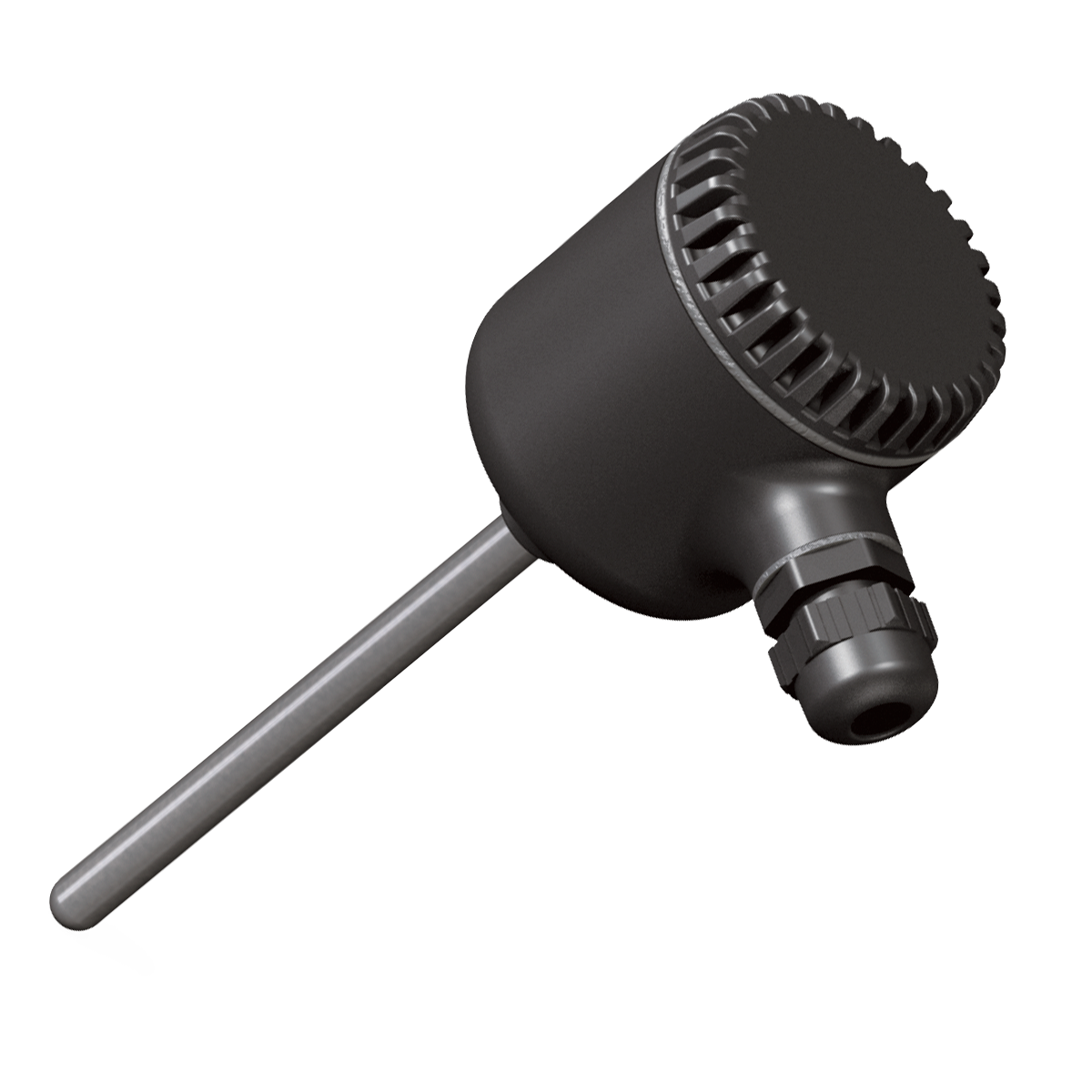

	015	D = 8 мм	80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	025	D = 10 мм
Подвижный штуцер	035	D = 8 мм, M = 20х1,5 мм**, S = 22 мм	60, 80, 100, 120,160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	045	D = 10 мм, M = 20х1,5 мм**, S = 22 мм
	145	D = 6 мм, M = 20х1,5 мм**, S = 22 мм
Подвижный штуцер	335	D = 8 мм, M = 20х1,5 мм**, S = 22 мм
Подвижный штуцер	055	D = 10 мм, M = 20х1,5 мм**, S = 22 мм	80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	065	D = 8 мм, M = 20х1,5 мм**, S = 27 мм	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	075	D = 10 мм, M = 20х1,5 мм**, S = 27 мм
	085	D = 10 мм, M = 27х2 мм**, S = 32 мм
Подвижный штуцер	095	D = 10 мм, D1 = 18 мм, M = 20х1,5**, S = 22 мм
	105	D = 8 мм, M = 20х1,5 мм**, S = 27 мм
	325	Датчик может крепиться на трубопровод диаметром от 80 до 100 мм. См. ниже «Особенности монтажа ДТС325М»	50, 80, 100, 120
	405	D = 5 мм	80, 100, 120, 160, 200, 250, 320
	125	D = 6 мм	60, 80, 100

* Длина монтажной части выбирается при заказе.
** По спец. заказу возможно изготовление датчика с другой резьбой.

Особенности монтажа

Датчик температуры для измерения температуры теплоносителя в трубопроводе	Датчик температуры для измерения температуры воздуха в воздуховоде
Отопление, ГВС, ИТП, ЦТП, котельные	Системы вентиляции и кондиционирования (ОВК / HVAC)
ДТС325М	ДТС405М

При монтаже ДТС325М на трубопровод необходимо соблюдать следующие условия: Плотно прижать пластину (1) к трубопроводу (4) с помощью хомута (5). Для обеспечения эффективного теплового контакта пластины (1) и трубопровода (4) применить термопасту (2). Арматуру датчика по всей длине укрыть теплоизоляционным материалом (3) для труб.	Рекомендации по монтажу ДТС405М: Фланец в комплекте. Датчик крепится к стенке воздуховода прямоугольного сечения с помощью фланца, входящего в комплект поставки с датчиков. Выбор глубины погружения. Фланец свободно перемещается по длине штока датчика и фиксируется с помощью крепежного винта на требуемом расстоянии от коммутационной головки.

Конструктивное исполнение коммутационных головок для ОВЕН ДТС.RS

Под НПЦ-1
Пластмассовая	Металлическая

Кабельный ввод М16×1,5	Кабельный ввод М20×1,5
Диаметр подключаемого кабеля до 10 мм	Диаметр подключаемого кабеля до 10 мм

Примечание: при измерении температуры выше 180 ⁰С для моделей 015, 025, 105 рекомендуем использовать датчики с металлической головкой.

Метрологические характеристики термометров сопротивления с RS-485 ДТС-RS

Датчик	Максимальный диапазон измерений, °С	Пределы допускаемой основной приведенной погрешности, %
ДТС-50М, ДТС-100М	-50...+180	±0,5; ± 1,0
ДТС-PT100, ДТС-100П	-50…+300	± 0,25
ДТС-PT100, ДТС-100П	-50…+500	± 0,5
ДТС325М	-50…+200	± 0,25; ±0,5; ± 1,0
ДТС125М	-40…+85	± 1,0

Технические характеристики

Наименование	Значение
Характеристики питания
Номинальное значение напряжения питания (постоянного тока)	24 В
Диапазон допустимых напряжений питания (постоянного тока)	10...42 В
Защита от смены полярности напряжения питания	есть
Гальваническое разделение цепи питания от цепи ЧЭ	Нет
Гальваническое разделение цепи питания от цепи интерфейса RS-485	есть, до 500 В
Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более	10 мин
Интерфейс связи RS-485
Скорости обмена	9600, 14400, 19200, 38400, 57600, 115200 бит/с
Протокол связи	Modbus RTU
Режим работы в сети	Slave
Входное сопротивление	96 кОм (1/8 от стандартной нагрузки)
Характеристики конструкции
Показатель тепловой инерции, не более	20...40 с
Номинальное давление (не более) защитной арматуры с диаметром погружной части:
- до 6 мм	0,4 МПа
- от 8 до 12 мм	0,6 МПа
- 12 мм и более	10,0 МПа
Степень защиты (по ГОСТ 14254):
– корпус с пластмассовой коммутационной головкой;	IP 54
– корпус с металлической коммутационной головкой и ДТС125М	IP 65
Кабельный ввод (максимальный диаметр подключаемого кабеля):
- для пластмассовой коммутационной головки	М16×1,5 (ø10 мм);
- для пластмассовой коммутационной головки ДТС125М.RS;	М16×1,5 (ø6 мм);
- для металлической коммутационной головки	М20×1,5 (ø10 мм)
Характеристики надежности
Средняя наработка на отказ, не менее	50 000 ч
Средний срок службы, не менее	12 лет
Время непрерывной работы	круглосуточно
