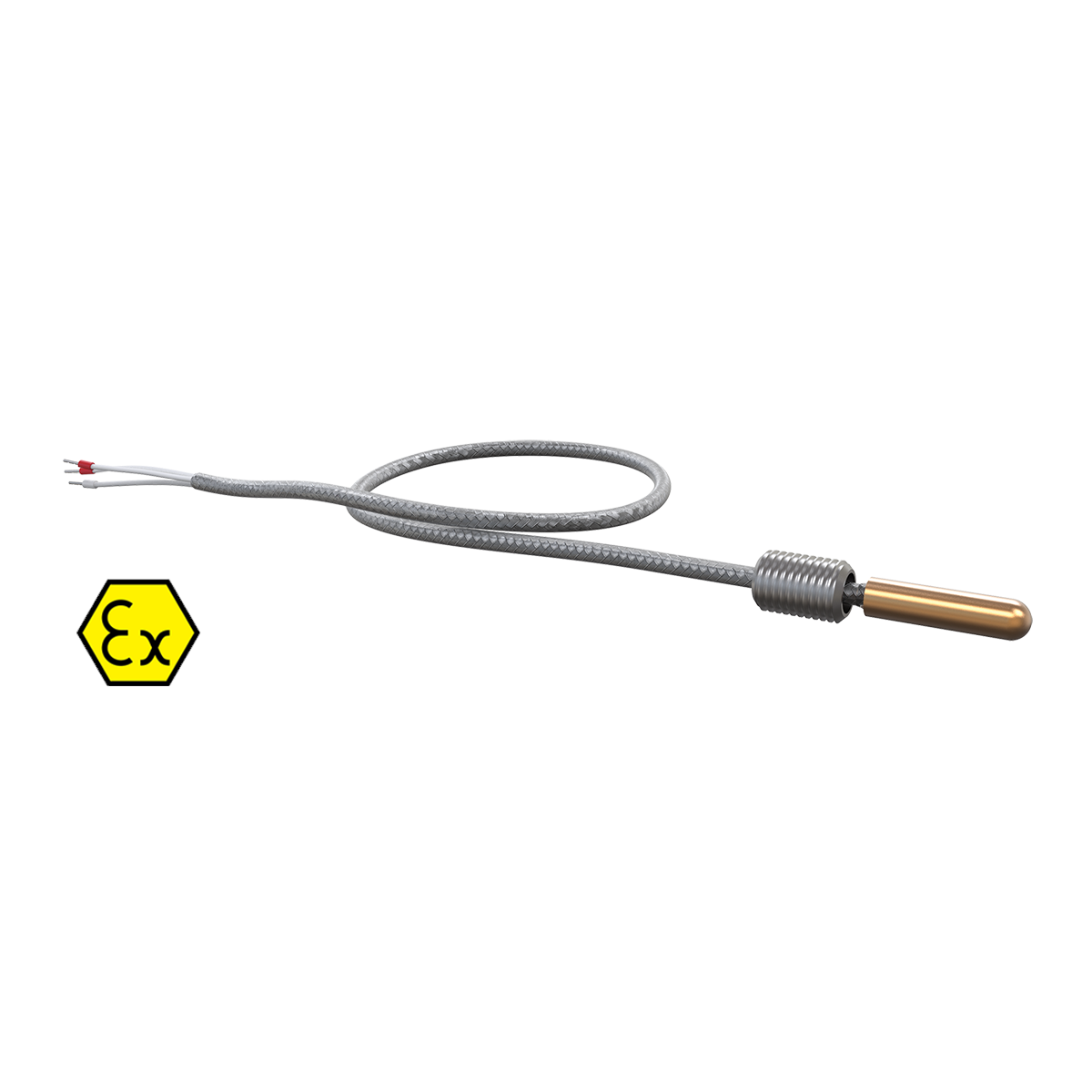

Датчики температуры имеют вид взрывозащиты «искробезопасная электрическая цепь» и предназначены для установки и работы во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных условиях.
Среда измерения
Взрывоопасные смеси газов, паров, а также легковоспламеняющихся и взрывчатых веществ.
Искробезопасная цепь Ex ia. Датчики с маркировкой 0Ех ia IIC Т6…Т1 Ga Х
Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси.
Взрывозащищенность датчика обеспечивается следующими средствами
- Выполнение конструкции датчика в соответствии с требованиями ГОСТ 31610.11-2014 (IEC 60079-11:2011).
- Ограничение максимального тока и максимального напряжения в цепях датчика до искробезопасных значений (Ii = 200 мA, Ui = 10,2 B).
- Ограничение величины емкости конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности (Ci = 2,75 нФ, Li = 0,75 мкГн).
Ограничение тока и напряжения в электрических цепях датчика до искробезопасных значений достигается за счет обязательного подключении датчика через блоки (барьеры искрозащиты, рекомендуем ИСКРА –АТ.03), имеющие вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем взрывозащиты электрической цепи «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ 31610.11-2014 (IEC 60079-11:2011).
Стандартный срок производства – от 5 рабочих дней.
Расшифровка маркировки взрывозащиты датчиков температуры ОВЕН
0Ех ia IIC Т6…Т1 Ga Х
|
0 |
Датчики относятся к категории особо взрывобезопасного оборудования |
|
Ех |
Знак соответствия стандартам взрывозащиты |
|
ia |
Вид взрывозащиты – искробезопасная цепь, уровень «ia» (наивысший) |
|
IIC |
Группа позволяет использовать датчик в наиболее взрывоопасных нерудничных средах (например, водород, ацетилен) |
|
Т6…Т1 |
Датчик может использоваться в температурных классах Т6…Т1, указанных в таблице |
|
Ga |
Уровень взрывозащиты датчика – «очень высокий», применены дополнительные средства взрывозащиты |
|
Х |
Особые условия эксплуатации датчиков |
Температурный класс в маркировке взрывозащиты
|
Температурный класс |
Т1 |
Т2 |
Т3 |
Т4 |
Т5 |
Т6 |
|
Температура окружающей и контролируемой среды, не более |
425 °С |
275 °С |
195 °С |
130 °С |
95 °С |
80 °С |
Особые условия эксплуатации датчиков (знак Х в конце маркировки)
- Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности.
- Установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя.
- Температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды в соответствии с таблицей.
|
Характеристики |
ДТСхх4 |
||||
|
Номинальная статическая характеристика (НСХ) |
50М, 100М |
50П, 100П |
PT100, PT500, PT1000 |
||
|
Диапазон измеряемых температур: |
|||||
|
- класс допуска А |
|
–100…+250 °C |
–60...+250 °C |
||
|
- класс допуска В и С |
–50…+150 °C |
–196…+250 °C |
|||
|
Температура окружающего воздуха |
–60…+85 °C |
||||
|
Условное давление |
0,1…6,3 МПа (в зависимости от конструктивного исполнения) |
||||
|
Показатель тепловой инерции |
не более 10…30 с |
||||
|
Сопротивление изоляции |
не менее 100 МОм |
||||
|
Количество чувствительных элементов |
1 или 2 |
||||
|
Схема внутренних соединений проводников |
2 – двухпроводная, 3 – трехпроводная, 4 – четырехпроводная |
||||
|
Исполнение сенсора относительно корпуса |
изолированный |
||||
|
Длина кабельного вывода |
0,2 м – стандарт до 20 м – по заказу |
||||
|
Тип резьбового штуцера |
метрическая резьба, трубная резьба |
||||
|
Материал защитной арматуры |
сталь 12Х18Н10Т, латунь |
||||
|
Степень защиты |
IP54 (IP67 – для моделей 314, 414, 294, 164, 174, 184) |
||||
|
Средний срок службы |
не менее 10 лет |
||||
