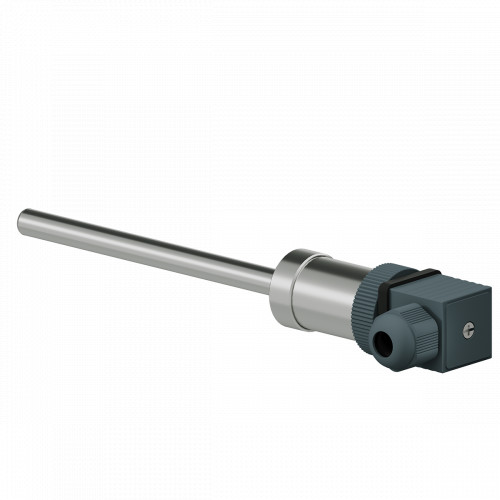

<p>Датчики температуры ДТСхх2 с коммутационным разъемом DIN типа 43650 позволяют измерять температуру до 500 °С (ДТС с платиновым ЧЭ) и до 180 °С (ДТС с медным ЧЭ). Подключение к измерительной линии производится медным кабелем (кабель в комплекте не идет, заказывается отдельно).</p> <p>Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:</p> <ul> <li>50М и 100М (W100 = 1,428, α = 0,00428 °С-1)</li> <li>50П и 100П (W100 = 1,391, α = 0,00391 °С-1)</li> <li>РТ100, РТ1000 (W100 = 1,385, α = 0,00385 °С-1)</li> </ul> <h3>Среда измерения</h3> <p>Твердые, жидкие и газообразные среды (неагрессивных к защитной арматуре и материалу чувствительного элемента ЧЭ датчика).</p> <h3>Отличительные особенности ДТСхх2 с DIN</h3> <ul> <li><strong>Удобство монтажа:</strong> DIN-разъем типа 43650.</li> <li><strong>Большое количество исполнений за счет новой маркировки.</strong></li> </ul> <p>По устойчивости к воздействию синусоидальных вибраций по ГОСТ Р 52931-2008 датчики без монтажных элементов (в гладкой защитной арматуре) соответствуют группе V2, с монтажными элементами – группе N2.</p> <h3>Основные характеристики</h3> <p>Вероятность безотказной работы при соблюдении условий эксплуатации:</p> <p><strong>ДТС с платиновым ЧЭ:</strong></p> <ul> <li>от -50 до +250 °С – не менее 0,95 за 40 000 ч;</li> <li>от -196 (-60 °С – для РТ100, РТ1000) до -50 °С и от +250 °С до + 450 °С – не менее 0,95 за 15 000 ч.</li> </ul> <p><strong>ДТС с медным ЧЭ:</strong></p> <ul> <li>от -50 до +150 °С – не менее 0,95 за 15 000 ч.</li> </ul> <p>Для монтажа датчиков ДТСхх2 на объекты рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1, Б.П.2 и Б.У.1, а также съемные подвижные штуцеры ШП.</p> <p><strong>Стандартный срок производства – от 5 рабочих дней</strong></p>
| Номинальная статическая характеристика (НСХ) | 50М, 100М | 50П,100П | PT100,PT1000 |
| Диапазон измеряемых температур: |
| - класс допуска А | | -100…+450 °C* | -30…+300 °C* |
| - класс допуска В и С | -50…+180 °C | -196…+500 °C* | -50…+500 °C* |
| Температура окружающей среды | -50…+85 °C |
| Показатель тепловой инерции | не более 10…30 с |
| Количество чувствительных элементов | 1 или 2 |
| Схема внутренних соединений проводников | 2 – двухпроводная 3 – трехпроводная (только с 1 ЧЭ) 4 – четырехпроводная (только с 1 ЧЭ) |
| Условное давление, не более: |
| – защитная арматура из стали с диаметром монтажной части до 6 мм | 0,4 МПа |
| – защитная арматура из стали с диаметром монтажной части 6 мм | 0,6 МПа |
| – защитная арматура из стали с диаметром монтажной части от 8 до 10 мм | 10 МПа |
| Сопротивление изоляции, не менее: |
| – при температуре (25 ± 10) °С; | 100 МОм |
| – при температуре от плюс 100 до плюс 250 °С; | 20 МОм |
| – при температуре от плюс 251 до плюс 450 °С; | 2,0 МОм |
| – при температуре от плюс 451 до плюс 660 °С | 0,5 МОм |
| Исполнение сенсора относительно корпуса | изолированный |
| Разъем | DIN типа 43650 |
| Тип резьбового штуцера | метрическая резьба, трубная резьба |
| Материал защитной арматуры | сталь 12Х18Н10Т медь (для ДТС222) |
| Степень защиты | IP65 |
| Средний срок службы | не менее 10 лет |
