Термоэлектрические преобразователи ДТПS предназначены для измерения температур до 1300 °С в печах термообработки металлургической, стекольной промышленностей, машиностроения, при производстве строительных материалов (в т.ч. кирпича), керамики и др.
Термопары тип S (ТПП, платина - 10% родий/платина) по ГОСТ 8.585-2001.
Все типы термопар подробно описаны в наших статьях.
Отличительные особенности
- Возможно кратковременное измерение температур до 1600 °С.
- Высокая прочность, твердость, износо- и коррозионностойкость корундового чехла обеспечивают надежную защиту термопары.
- Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.
Стандартный срок производства – от 7 рабочих дней.
Показатели надежности
| Вероятность безотказной работы | Температура применения, °С | Гарантийный срок эксплуатации | Средний срок службы, не менее |
| ОВЕН ДТПS | |||
| 0,95 за 8 000 часов | до +1300 | 1 год | 2 года |
| Не нормируется | свыше +1300 | - | - |
Интервал между поверками 1 год.
Таблица конструктивных исполнений
|
Конструктивное исполнение |
Обозначение при заказе (модель) |
Параметры |
Исполнение рабочего спая отн. корпуса |
Диаметр термоэлектродов |
Материал защитной арматуры |
Длина термопары L* |
|
|
ДТПS021.1О-0,5/L |
D ≤ 4,6 мм |
неизолированный |
платинородий – 0,4 мм платина – 0,5 мм |
корунд CER795 (0...+1300 °С) |
0,2...2 м
|
|
|
ДТПS021.1Э-0,5/L |
D ≤ 4,6 мм |
изолированный |
0,2...2 м |
||
|
|
ДТПS145-0019.L |
D = 12 мм D1 = 20 мм |
изолированный |
корунд CER795 (0...+1300 °С) металлическая коммутационная головка |
250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 мм (длина монтажной части) |
|
|
|

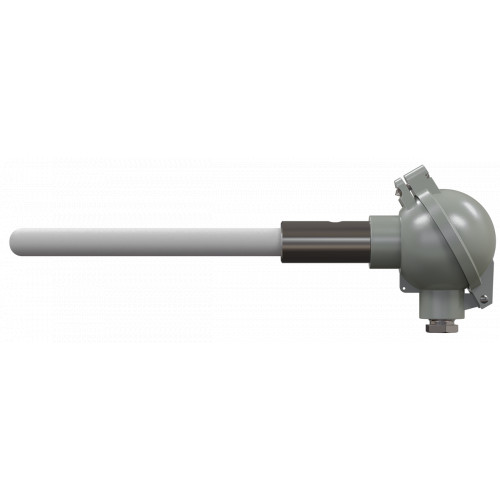

ДТПS155-0019.L |
D = 20 мм D1 = 30 мм |
изолированный |
Примечания.
* Длина термопары L выбирается при заказе.
Для ДТПХ мод. 145, 155:
- температура в зоне перехода от корундовой части к металлической не должна превышать 800 °С;
- скорость нагрева корундового чехла не должна превышать 150 °С/мин, погружение в измеряемую среду – плавное.
Для датчиков ДТПХ145 и ДТПХ155 длина L2 – размер металлической части – варьируется в зависимости от общей длины монтажной части L. В таблице приведены типоразмеры L и L2.
Конструктивные размеры монтажных частей ДТПХ145, ДТПХ155
|
L, мм |
L2, мм |
|
250 |
80 |
|
320 |
80 |
|
400 |
80 |
|
500 |
80 |
|
630 |
80 |
|
800 |
200 |
|
1000 |
400 |
|
1250 |
650 |
|
1600 |
1000 |
|
2000 |
1400 |
Под заказ возможно изготовление термопреобразователей с другими длинами металлической и керамической частей.
Технические характеристики
|
Характеристика |
Значение |
|
Номинальная статическая характеристика |
ТПП(S) |
|
Рабочий диапазон измеряемых температур |
0…+1300 °С |
|
Класс допуска |
2 |
|
Показатель тепловой инерции |
Не более 5 с – для ДТПS021 Не более 50 с – для ДТПS145 Не более 90 с – для ДТПS155 |
|
Материал защитной арматуры |
Корунд CER795/12Х18Н10Т |
