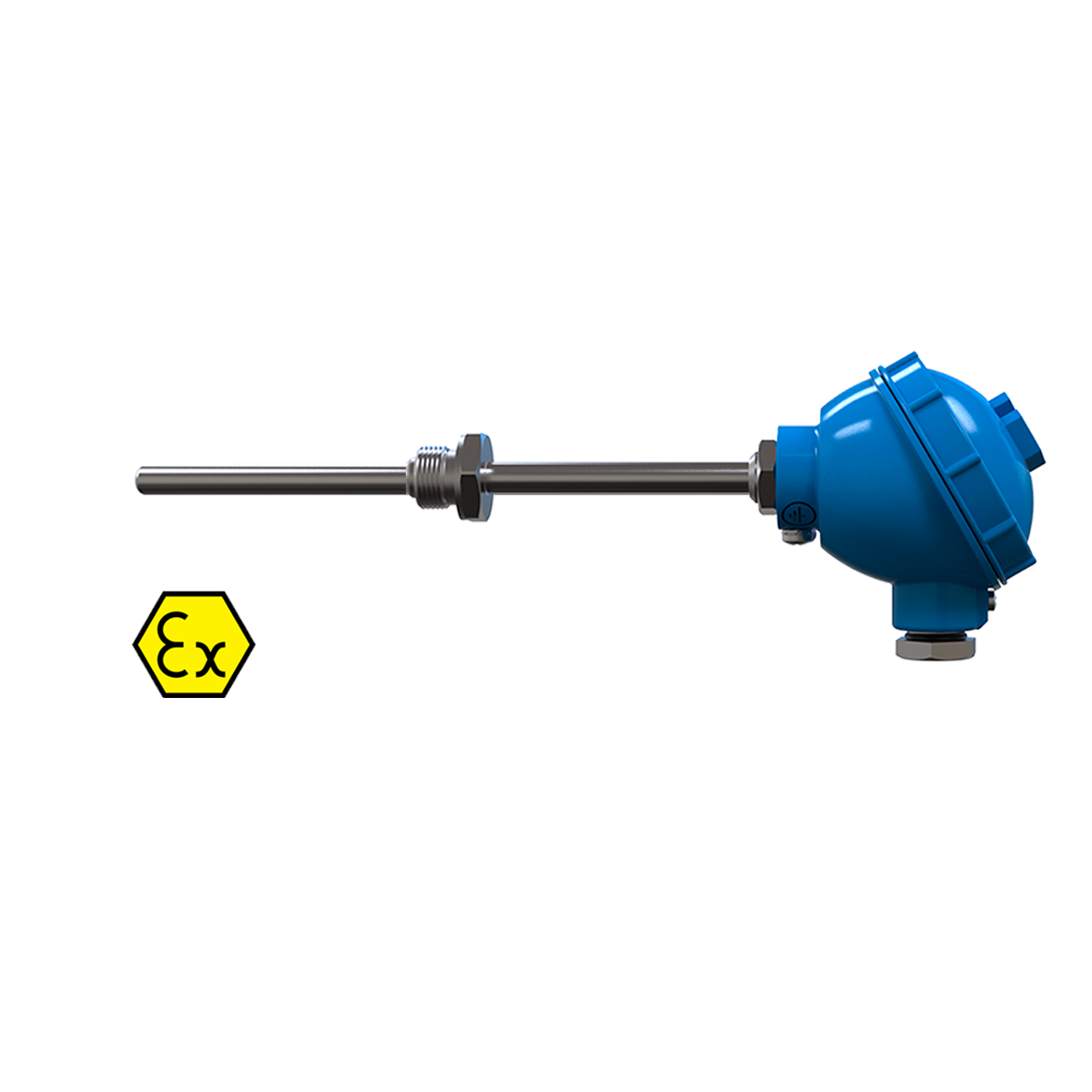

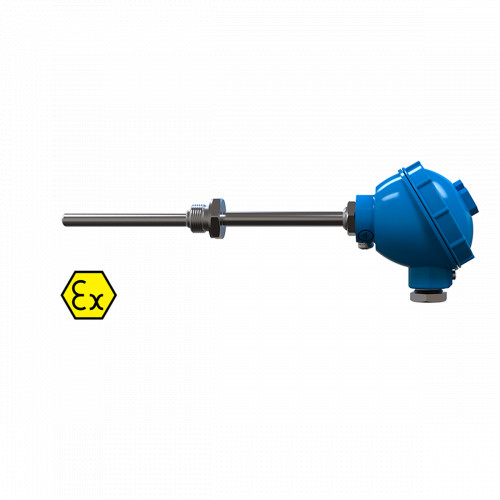

Термопары с выходным сигналом 4…20 мА ДТПКхх5Е, ДТПNхх5Е имеют вид взрывозащиты «искробезопасная электрическая цепь» и предназначены для установки и работы во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных условиях.
Область применения датчиков – системы контроля, автоматического регулирования и учета в различных отраслях промышленности, в том числе в областях, подконтрольных органам Ростехнадзора, и в жилищно-коммунальном хозяйстве.
Конструктивное исполнение | Модель | Параметры | Материал защитной арматуры (диапазон температур) | Длина монтажной части L*, мм | |
015 | D = 8 мм | сталь 12Х18Н10Т (-40 …+800 °C) | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 | ||
025 | D = 10 мм | сталь 12Х18Н10Т (-40 … +800 °C), сталь 10Х23Н18 | |||
Подвижный штуцер | 035 | D = 8 мм, M = 20×1,5 мм**, S = 22 мм | сталь 12Х18Н10Т (-40 …+800 °C) | ||
045 | D = 10 мм, M = 20×1,5 мм**, S = 22 мм | сталь 12Х18Н10Т (-40 …+800 °C), сталь 10Х23Н18 | |||
Подвижный штуцер | 055 | D = 10 мм, M = 20×1,5 мм**, S = 22 мм | сталь 12Х18Н10Т (-40 …+800 °C) | 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 | |
065 | D = 8 мм, M = 20×1,5 мм**, S = 27 мм | сталь 12Х18Н10Т (-40 …+800 °C) | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 | ||
075 | D = 10 мм, M = 20×1,5 мм**, S = 27 мм | сталь 12Х18Н10Т (-40 … +800 °C), сталь 10Х23Н18 | |||
085 | D = 10 мм, M = 27×2 мм**, S = 32 мм | ||||
Подвижный штуцер | 095 | D = 10 мм, M = 20×1,5 мм**, S = 22 мм | сталь 12Х18Н10Т (-40 …+800 °C) | ||
105 | D = 8 мм, M = 20×1,5 мм**, S = 27 мм | ||||
Подвижный штуцер | 185 | D = 10 мм, M = 22×1,5 мм**, S = 27 мм | сталь 12Х18Н10Т (-40 … +800 °C) | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400 | |
195 | D = 10 мм, M = 27×2 мм**, S = 32 мм | ||||
Подвижный штуцер | 205 | D = 10 мм, M = 22×1,5 мм**, S = 27 мм R = 9,5 мм | сталь 12Х18Н10Т (-40 … +800 °C) | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400 | |
215 | D = 10 мм, M = 27×2 мм**, S = 32 мм R = 12 мм | ||||
Подвижный штуцер | 265 | D = 6 мм, M = 22×1,5 мм**, S = 27 мм | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000 | ||
275 | D = 3 мм D = 4,5 мм | ДТПK сталь AISI 321 (-40…+800 °С), диаметр КТМС 3 мм; 4,5 мм
ДТПK AISI 316 (-40…+900 °С), диаметр КТМС 3 мм; 4,5 мм
ДТПK AISI 310 (-40…+900 °С), диаметр КТМС 4,5 мм
ДТПN сталь Nicrobell D (-40…+1250 °С), диаметр КТМС 4,5 мм
ДТПJ сталь AISI 316 (-40…+750 °С), диаметр КТМС 3 мм; диаметр КТМС 4,5 мм | 60...30000, кратно 10
| ||
Подвижный штуцер | 285 | D = 3 мм D = 4,5 мм M = 20×1,5 мм S = 22 мм | |||
Подвижный штуцер | 295 | D = 3 мм D = 4,5 мм M = 20×1,5 мм S = 22 мм | |||
365 | D = 3 мм D = 4,5 мм M = 20×1,5 мм S = 27 мм |
* – Длина монтажной части L выбирается при заказе.
** – По спец. заказу возможно изготовление датчика с трубной резьбой.
Обеспечение взрывозащищенности датчика достигается за счет:
Ограничение тока и напряжения в электрических цепях датчика до искробезопасных значений достигается за счет обязательного подключении датчика через блоки (барьеры искрозащиты, рекомендуем ИСКРА –АТ.03), имеющими вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем взрывозащиты электрической цепи «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ 31610.11-2014 (IEC 60079-11:2011.
В соответствии с требованиями ТР ТС 012/2011 для температурного класса Т6, максимальная допустимая температура наружной поверхности корпуса: +80 °С. Максимальный диапазон преобразования температур до +1250 ⁰С.
Температурный класс датчика зависит от максимальной температуры окружающей среды в соответствии с таблицей:
Обозначение температурного класса | Максимальная температура поверхности, °С | Температура окружающей среды, ˚С |
Т1 | 440 | - 40... +80 |
Т2 | 290 | |
Т3 | 195 | |
Т4 | 130 | |
Т5 | 95 | -40... +60 |
Т6 | 80 | - 40... +55 |
Наименование | Значение | |||
Питание | ||||
Номинальное значение напряжения питания (постоянного тока), В | 24 | |||
Диапазон допустимых напряжений питания (постоянного тока), В | 12…30 | |||
Максимальная мощность потребления, Вт | 0,8 | |||
Защита от обратной полярности напряжения питания | есть | |||
Выходной сигнал | ||||
Диапазон выходного тока, мА | 4…20 | |||
Выходной сигнал при аварии (обрыв или короткое замыкание чувствительного элемента), мА | 23 | |||
Вид зависимости «ток от температуры» | линейная | |||
Диапазон преобразования температур | определяется при заказе | |||
Диапазон допустимых сопротивлений нагрузки, Ом | 250…956 | |||
Время установления рабочего режима после включения напряжения питания, сек, не более | 30 | |||
Интерфейс | HART | |||
Конструкция | ||||
Способ контакта с измеряемой средой | погружаемый | |||
Степень защиты корпуса датчика (по ГОСТ 14254) | IP65 | |||
Условия эксплуатации | ||||
Температура окружающего воздуха | В зависимости от температурного класса датчика | |||
Параметры взрывозащиты | ||||
Маркировка | 0 Ex ia IIC T6…Т1 Ga Х | |||
Максимальные значения для подключения по токовой цепи | Li Ui = 30 В, Ii = 100 мА, Li = 0,15 мГн, Ci = 25 нФ |
