Термопары во взрывозащищенном исполнении в отличие от датчиков в общепромышленном исполнении применяются для измерения температуры взрывоопасных смесей газов, паров, а также легковоспламеняющихся и взрывчатых веществ. По техническим характеристикам схожи с термопарами в общепромышленном исполнении, но содержат в конце маркировки обозначение искробезопасной цепи: «Ех-ТХ», где вместо Х указывается температурный класс в маркировке взрывозащиты.
Искробезопасная цепь Ex i. Датчики с маркировкой 0Ех ia IIC T1...Т6 Ga Х
Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси. Датчики температуры ОВЕН имеют уровень искрозащиты Ex ia (особо взрывобезопасный), что сохраняет условия безопасности даже в случае одновременных и независимых повреждений.
Взрывозащищенность датчика обеспечивается следующими средствами:
- выполнение конструкции датчика в соответствии с требованиями ГОСТ Р МЭК 60079-11-2010;
- ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений;
- ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.
Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты (рекомендуется ОВЕН ИСКРА–ТП.02), имеющий вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ Р МЭК 60079-11-2010 (маркировка [Ex ia] IIC).
|
0 |
Датчики относятся к категории особо взрывобезопасного оборудования |
|
Ех |
Знак соответствия стандартам взрывозащиты |
|
ia |
Вид взрывозащиты – искробезопасная цепь, уровень «ia» (наивысший) |
|
IIC |
Группа позволяет использовать датчик в наиболее взрывоопасных нерудничных средах (например, водород, ацетилен) |
|
Т1…Т6 |
Датчик может использоваться в температурных классах Т1…Т6, указанных в таблице |
|
Ga |
Уровень взрывозащиты датчика – «очень высокий», применены дополнительные средства взрывозащиты |
|
Х |
Особые условия эксплуатации датчиков |
Температурный класс в маркировке взрывозащиты
|
Температурный класс |
Т1 |
Т2 |
Т3 |
Т4 |
Т5 |
Т6 |
|
Температура окружающей и контролируемой среды, не более |
425 °С |
275 °С |
195 °С |
130 °С |
95 °С |
80 °С |
Особые условия эксплуатации датчиков (знак Х в конце маркировки)
- Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности.
- Установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя.
- Температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды в соответствии с таблицей.
Конструктивное исполнение коммутационных головок для ОВЕН ДТПХхх5 на основе КТМС
|
Конструктивное исполнение головки |
Увеличенная (стандарт) |
Увеличенная с защелкой (по заказу) |
|
|
Материал головки |
пластмассовая |
металлическая |
металлическая |
|
|
 |
 |
 |
|
Модели |
275, 285, 295, 365 |
275, 285, 295, 365, 115–165, 225 |
115–165, 225 по заказу |
Температура клеммной головки в рабочих условиях эксплуатации не должна превышать температуру:
- 200 °С – для клеммных головок из алюминиевого сплава
- 120 °С – для головок из полиамида
Конструктивные исполнения термопар на основе КТМС с коммутационной головкой с EXIA (модели ХХ5)
|
Конструктивное исполнение |
Модель |
Параметры |
Материал |
Длина монтажной части L*, мм |
|
|
275 |
D = 3 мм D = 4,5 мм |
ДТПL сталь 12Х18Н10Т (-40…+600 °С)
ДТПK
сталь AISI310 (-40 (0)…+900 °С)
сталь AISI316 (-40 (0)…+900 °С)***
ДТПN
ДТПJ |
60...30000 кратно 10 |
|
Подвижный штуцер |

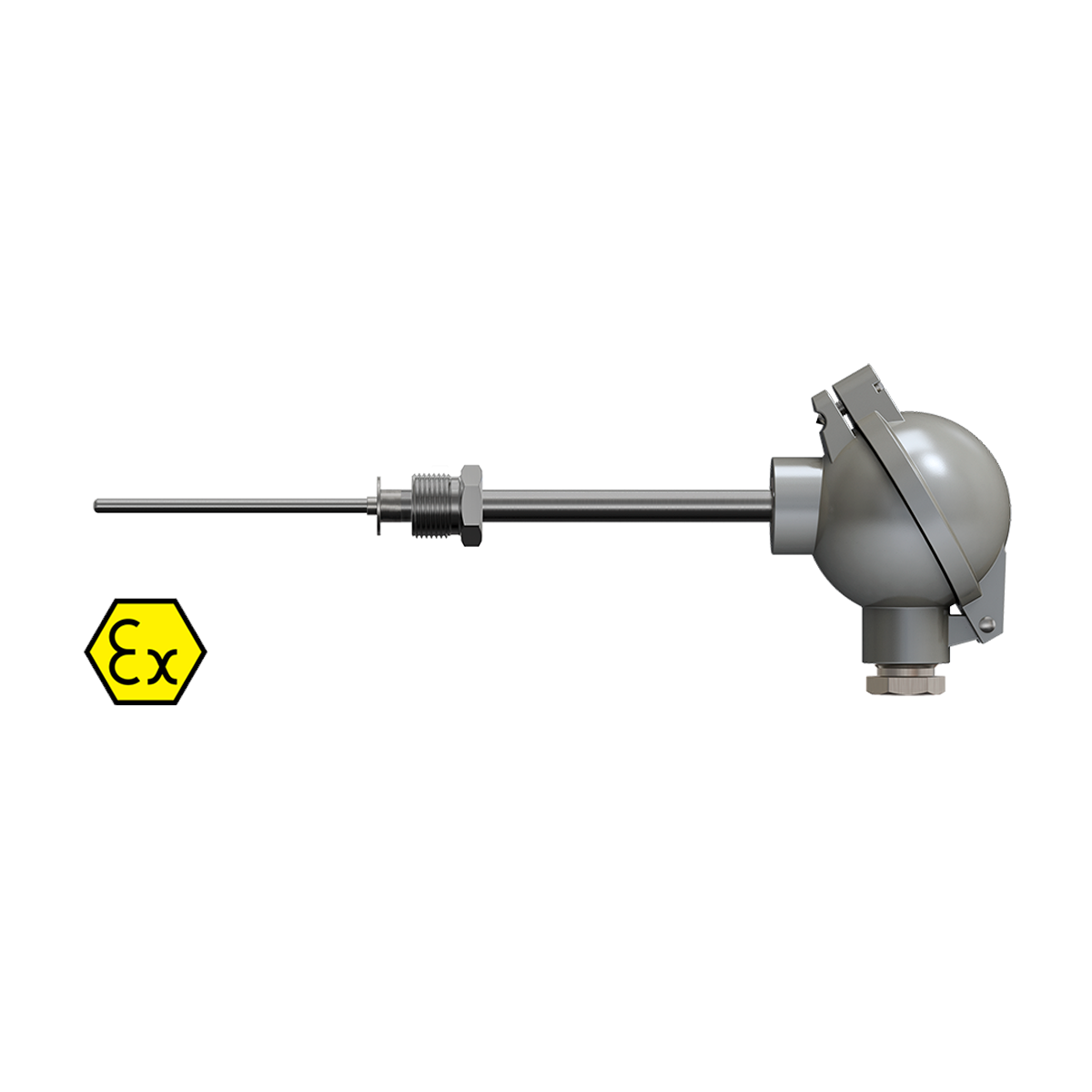

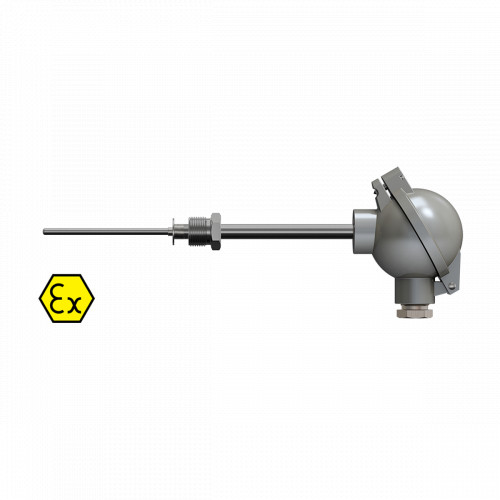

285 |
D = 3 мм D = 4,5 мм M = 20×1,5 мм S = 22 мм |
||
|
Подвижный штуцер |
295 |
D = 3 мм D = 4,5 мм M = 20×1,5 мм S = 22 мм |
||
 |
365 |
D = 3 мм D = 4,5 мм M = 20×1,5 мм S = 27 мм |
||
|
|
115 |
D = 20 мм Диаметр КТМС 3 мм, 4,5 мм |
ДТПL сталь 12Х18Н10Т (-40...+600 °С) Диаметр КТМС 3,0 мм
ДТПK сталь 12Х18Н10Т (−40 (0)...+800 °С)*** сталь 15Х25Т (−40 (0)...+1000 °С)*** сталь AISI316Ti (−40 (0)...+900 °С)*** сталь AISI 310 (−40 (0)...+1100 °С)*** сталь ХН45Ю (−40 (0)...+1100 °С)*** Диаметр КТМС 4,5 мм
ДТПN сталь AISI310 (-40 (0)…+1100 °С)*** сталь ХН45Ю (-40 (0)...+1250 °С)*** Диаметр КТМС 4,5 мм
|
L1, L2: 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
|
|
|
125 |
D = 20 мм Диаметр КТМС 3 мм, 4,5 мм |
250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
|
|
|
135 |
D = 20 мм, M = 27×2 мм**, S = 32 мм Диаметр КТМС 3 мм, 4,5 мм |
||
 |
225 |
D = 20 мм Диаметр КТМС 4,5 мм |
ДТПK сталь ХН45Ю (-40 (0)...+1100 °С)*** Диаметр КТМС 4,5 мм
ДТПN сталь ХН45Ю (-40 (0)...+1250 °С)*** Диаметр КТМС 4,5 мм |
|
|
|
145 |
D = 12 мм, D1 = 20 мм Диаметр КТМС 4,5 мм |
ДТПK
|
|
|
|
155 |
D = 20 мм, D1 = 30 мм Диаметр КТМС 4,5 мм |
||
|
|
165 |
D = 20 мм, D1 = 30 мм, M = 27×2 мм**, S = 32 мм |
250, 320, 400, 500, 630, 800, 1000, 1250, 1600 |
* Длина монтажной части L выбирается при заказе. Для модели 115 при заказе указывается соотношение длин L1 / L2.
** По спец. заказу возможно изготовление датчика с трубной резьбой.
*** Для термопар на основе КТМС типов К и N 1-го класса допуска по ГОСТ 8.585-2001 нижней границей диапазона измерения является 0 °С, для этих же термопар 2-го класса допуска по ГОСТ 8.585-2001 нижней границей диапазона измерения является -40 °С.
Для ДТП мод. 145, 155, 165:
- температура в зоне перехода от корундовой части к металлической не должна превышать 800 °С.
Связанные приборы
 |
 |
| Специальный термопарный, термоэлектродный или компенсационный кабель (провод) используется для подключения термопары к прибору, благодаря чему уменьшается погрешность измерения. | Бобышки приварные предназначены для монтажа термопреобразователей, защитных гильз и датчиков уровня на месте эксплуатации. Бобышка устанавливается на объекте с применением сварки. |
 |
 |
| Гильзы защитные предназначены для установки термопреобразователей на объектах, обеспечивают их защиту от воздействия давления рабочей среды. Позволяют производить монтаж и замену датчиков температуры без нарушения герметизации системы. | Барьер искрозащиты ОВЕН ИСКРА устанавливается в электрической цепи, связывающей датчик, находящийся во взрывоопасной зоне, и вторичный преобразователь (прибор), расположенный во взрывобезопасной зоне. Барьер обеспечивает искрозащиту электрической цепи датчика путем ограничения значений напряжения и тока до искробезопасных. |
|
Характеристика |
Значение |
|||||
|
ДТПLхх5 |
ДТПКхх5 |
ДТПJхх5 |
ДТПNхх5 |
|||
|
Номинальная статическая характеристика (НСХ) |
ТХА (L) |
ТХА (К) |
ТЖК (J) |
ТНН (N) |
||
|
Рабочий диапазон преобразования, оС |
-40…+600 |
-40...+800 -40...+900 -40...+1000 -40...+1100 |
-0...+800 -0...+900 -0...+1000 -0...+1100 |
-40...+600 |
-40...+1250
|
-0...+1250 |
|
Класс допуска |
2 |
2 |
1 |
1 |
2 |
1 |
|
Условное давление, МПа, не более |
0,4…10 (в зависимости от конструктивного исполнения) |
|||||
|
Исполнение рабочего спая термопары, относительно корпуса датчика |
изолированный; |
|||||
|
Диаметр КТМС, мм |
3,0 |
3,0; 4,5 |
4,5 |
|||
|
Показатель тепловой инерции, с, не более: |
||||||
|
- с изолированным рабочим спаем |
4 |
|||||
|
- с неизолированным рабочим спаем |
3 |
|||||
|
Степень защиты по ГОСТ 14254 |
IP54, IP67 |
|||||
|
Материал защитной оболочки КТМС |
сталь 12Х18Н10Т |
сталь 12Х18Н10Т сталь AISI310 сталь AISI316 сталь AISI321 сталь 15Х25Т сталь ХН45Ю корунд CER795 |
сталь AISI316 |
сплав Nicrobell D сталь ХН45Ю корунд CER795 |
||
|
Маркировка взрывозащиты |
0ExiaIIC T1...T6 |
|||||
|
Параметры искробезопасных электрических цепей |
Ui=10,2 В; Ii=200 мA; Li=0,75 мГц; Сi=2,75 мкФ |
|||||
