Предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу термоэлектродов. Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур до 300-400 °С.
Номинальные статические характеристики (НСХ) по ГОСТ Р 8.585-2001:
- ТХА (К) – для ДТПК
- ТХК (L) – для ДТПL
Показатели надежности термоэлектрических преобразователей ДТПхх4 при соблюдении условий эксплуатации в диапазоне температур от -40 до +400 °С (до +300 °С – для мод.014, 034):
- вероятность безотказной работы – не менее 0,95 за 16 000 час;
- средний срок службы – не менее 4 лет;
- гарантийный срок эксплуатации – 2 года.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: ДТПК (L) без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные – группе N2.
Для монтажа датчиков ДТПХхх4 со штуцером на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1 и Б.У.1.
Все термопреобразователи сопротивления ОВЕН имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.
Важно: максимальная температура узлов вывода, т.е. мест перехода «арматура-кабельный вывод», для ДТПХхх4 – 200 °С.
Конструктивные исполнения датчиков
|
Конструктивное исполнение |
Модель |
Параметры |
Материал |
Длина монтажной части L*, мм |
|
|
014 |
D = 5 мм |
ДТПК, ДТПL (-40…+300 °C) |
25 |
|
024 |
D = 8 мм |
ДТПК, ДТПL (-40…+400 °С) |
30 |
|
|
Накидная гайка |
034 |
D = 5 мм М = 8×1 мм** |
ДТПК, ДТПL латунь (-40…+300 °С) |
25 |
|
044 |
D = 8 мм M = 12×1,5 мм** |
ДТПК, ДТПL сталь 12Х18Н10Т (-40…+400 °С) |
30 |
|
|
|
054 |
D = 6 мм М = 16×1,5 мм** S = 22 мм, h = 9 мм |
60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000
|
|
|
064 |
D = 8 мм M = 20×1,5 мм** S = 27 мм, h = 8 мм |
|||
|
074 |
D = 10 мм M = 20×1,5 мм** S = 27 мм, h = 8 мм |
|||
|
|
084 |
D = 10 мм M = 20×1,5 мм** S = 27 мм, h = 8 мм |
||
|
|
094 |

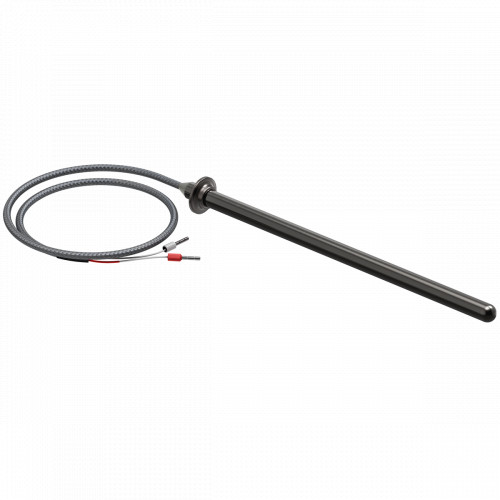

D = 6 мм, D1 = 13 мм |
||
|
104 |
D = 8 мм, D1 = 18 мм |
|||
|
114 |
D = 10 мм, D1 = 18 мм |
|||
|
Подвижный штуцер |
124 |
D = 6 мм M = 16×1,5 мм** S = 17 мм |
10, 32, 40, 60, 80, 120, 160, 200, 250, 320, 400, 500
|
|
|
134 |
D = 8 мм M = 20×1,5 мм** S = 22 мм |
|||
|
144 |
D = 10 мм M = 20×1,5 мм** S = 22 мм |
|||
|
Подвижный штуцер |
154 |
D = 10 мм M = 20×1,5 мм** S = 22 мм |
||
|
|
194 |
D = 5 мм, D1 = 10 мм |
60, 80, 100, 120, 160, 200, 250, 320 |
|
|
Накидная гайка |
204 |
M = 10×1 мм** S = 14 мм |
ДТПК, ДТПL (-40…+400 °С) |
40, 65 |
 |
534 |
d = 4,5 мм Под М4 |
ДТПК, ДТПL -40…+300 °C – −40…+400 °C
|
39 |
|
554 |
d = 5,5 мм Под М5 |
39 |
||
 |
564 |
d = 6,4 мм Под М6 D = 19 мм S = 0,5 мм |
58 |
|
|
574 |
d = 8,4 мм Под М8 D =22 мм S=0,75 мм |
61 |
||
|
584 |
d = 10,5 мм Под М10 D = 26 мм S = 0,75 мм |
63 |
||
|
594 |
d = 13 мм Под М12 D = 30 мм S = 1,0 мм |
71 |
||
 |
644 |
D = 4,5 мм М = 6×1 мм S = 10 мм |
ДТПК, ДТПL |
13, 20, 30 |
* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
** По спец. заказу возможно изготовление датчика с трубной резьбой.
Примечания:
- С кабельным выводом из СФКЭ и диаметром термоэлектродов 0,7 мм изготавливаются только модели с диаметром арматуры 10 мм: 074, 114, 144, 154.
- С кабельным выводом из СФКЭ изготавливаются:
- Модели с диаметром арматуры 6 мм: ДТПХ124, ДТПХ094.
- Модели с диаметром монтажной части 8 мм, кроме ДТПХ024 и ДТПХ044.
- С кабельным выводом из СФКЭ и диаметром арматуры 5 мм датчики не изготавливаются.
- Исполнение с 2-мя чувствительными элементами возможно для моделей с диаметром защитной арматуры 8 и 10 мм.
Для присоединения датчика к вторичным устройствам вы можете подобрать кабели для термопар.
Термопарные провода, поставляемые в качестве кабельного вывода совместно с ДТПХхх4
Кабель термопарный тип К (ХА), хромель-алюмель
|
Конструктивное исполнение |
Наименование |
Описание |
Температурный диапазон |
Внешний диаметр (толщина/ширина) |
|
1 – термоэлектродная проволока 2 – cтеклонить К11С6 с пропиткой кремнийорганическим лаком |
ДКТК011-0,5 ДКТК011-0,7 ДКТК011-1,2 |
Одножильный Диаметр проводов: 0,5 мм/0,7 мм/1,2 мм (указывается при заказе) Изоляция нить К11С6 Красной термоусадочной трубкой помечен положительный электрод |
-40…+300 °С |
1,8/2,0 2,0/2,8 2,8/4,0 |
|
1 – термоэлектродная проволока 2, 4, 5, 6 – обмотка стеклонитью с пропиткой нагревостойким лаком 3 – обмотка фторопластовой запеченной пленкой 7 – экран из медной луженной оловом проволоки |
Кабель СФКЭ ХА 2×0,5 |
Многожильный С – изоляция из стекловолокна Ф – изоляция из фторопластовой пленки К – комбинированная изоляция и оболочка
Х – положительная жила, сплав хромель А – отрицательная жила, сплав алюмель
2 – количество жил 0, 5 – сечение жилы
Красный наконечник НШВИ установлен на положительный электрод. |
-60…+250 °С |
3,0/4,5 |
|
1 – термоэлектродная проволока 2- стеклонить 3 – слюда 4 – стеклонить 5 – экран из нержваеющей стали |
Кабель КТППЭ-ХА |
Одножильный Диаметр жил: 0,5 мм Красной термоусадочной трубкой помечен положительный электрод |
-50…+400 °С | 2,7/4,0 |
Кабель термопарный тип L (ХK), хромель-копель
|
Конструктивное исполнение |
Наименование |
Описание |
Температурный диапазон |
Внешний диаметр (толщина/ширина) |
|
1 – термоэлектродная проволока 2 – cтеклонить К11С6 с пропиткой кремнийорганическим лаком |
ДКТL011-0,5 ДКТL011-0,7 |
Одножильный Диаметр проводов: 0,5 мм/0,7 мм/1,2 мм (указывается при заказе) Изоляция – нить К11С6 Красной термоусадочной трубкой помечен положительный электрод |
-40…+300 °С |
1,8/2,0 2,0/2,8 |
|
1 – термоэлектродная проволока 2, 4, 5, 6 – обмотка стеклонитью с пропиткой нагревостойким лаком 3 – обмотка фторопластовой запеченной пленкой 7 – экран из медной луженной оловом проволоки |
Кабель СФКЭ ХК 2×0,5 |
Многожильный С – изоляция из стекловолокна Ф – изоляция из фторопластовой пленки К – комбинированная изоляция и оболочка
Х – положительная жила, сплав хромель К – отрицательная жила, сплав копель
2 – количество жил 0, 5 – сечение жилы
Красный наконечник НШВИ установлен на положительный электрод. |
-60…+250 °С |
3,0/4,5 |
|
1 – термоэлектродная проволока 2- стеклонить 3 – слюда 4 – стеклонить 5 – экран из нержваеющей стали |
Кабель КТППЭ-ХК |
Одножильный Диаметр жил: 0,5 мм Красной термоусадочной трубкой помечен положительный электрод |
-50…+400 °С | 2,7/4,0 |
|
Характеристика |
Значение |
|
|
ДТПКхх4 |
ДТПLхх4 |
|
|
Номинальная статическая характеристика (НСХ) |
K (ХА) хромель-алюмель |
L (ХК) хромель-копель |
|
Рабочий диапазон измеряемых температур |
-40...+400 °С |
|
|
Условное давление |
0,16…0,4 МПа (в зависимости от конструктивного исполнения) |
|
|
Класс допуска датчика |
2 |
|
|
Исполнение рабочего спая термопары, относительно корпуса датчика |
изолированный неизолированный |
|
|
Диаметр термоэлектродной проволоки, мм |
0,5; 0,7 |
|
| Показатель тепловой инерции, не более: | ||
|
- с изолированным рабочим спаем |
20 с |
|
| - с неизолированным рабочим спаем | 10 с | |
|
Количество рабочих термопар в изделии |
1 или 2 |
|
|
Материал защитной арматуры |
латунь сталь 12Х18Н10Т |
|
|
Степень защиты по ГОСТ 14254 |
IP54 |
|
Продолжительность эксплуатации термопар в спокойной атмосфере чистого воздуха, при котором изменение т.э.д.с. не превышает 1 %
|
Тип термоэлектрического преобразователя |
Номинальная статическая характеристика (НСХ) |
Диаметр проволоки, мм |
Температура эксплуатации, °С |
Продолжительность эксплуатации, ч |
|
ДТПК (ХА) |
хромель – алюмель |
5,0; 3,2 |
800 |
10000 |
|
1000 |
2000 |
|||
|
1200 |
100 |
|||
|
1,5 |
800 |
10000 |
||
|
1000 |
1000 |
|||
|
1100 |
200 |
|||
|
1,2 |
800 |
10000 |
||
|
1000 |
500 |
|||
|
1100 |
200 |
|||
|
0,7 |
800 |
6000 |
||
|
1000 |
300 |
|||
|
0,5 |
800 |
1000 |
||
|
1000 |
100 |
|||
|
0,3; 0,2 |
600 |
10000 |
||
|
800 |
200 |
|||
|
ДТПL (ХК) |
хромель – копель |
5,0; 3,2; 1,5 |
600 |
10000 |
|
800 |
1000 |
|||
|
1,2; 0,7 |
600 |
10000 |
||
|
800 |
500 |
|||
|
0,5 |
600 |
5000 |
||
|
0,3; 0,2 |
600 |
1000 |
