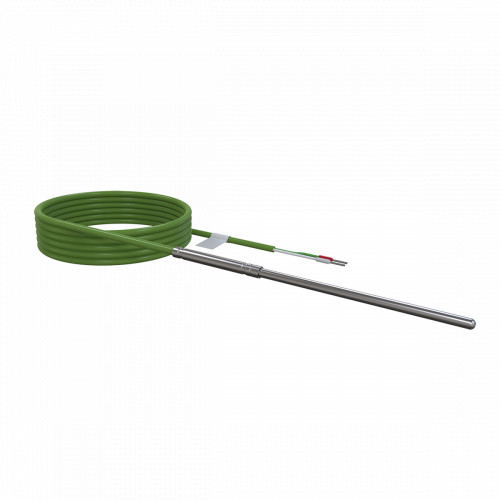

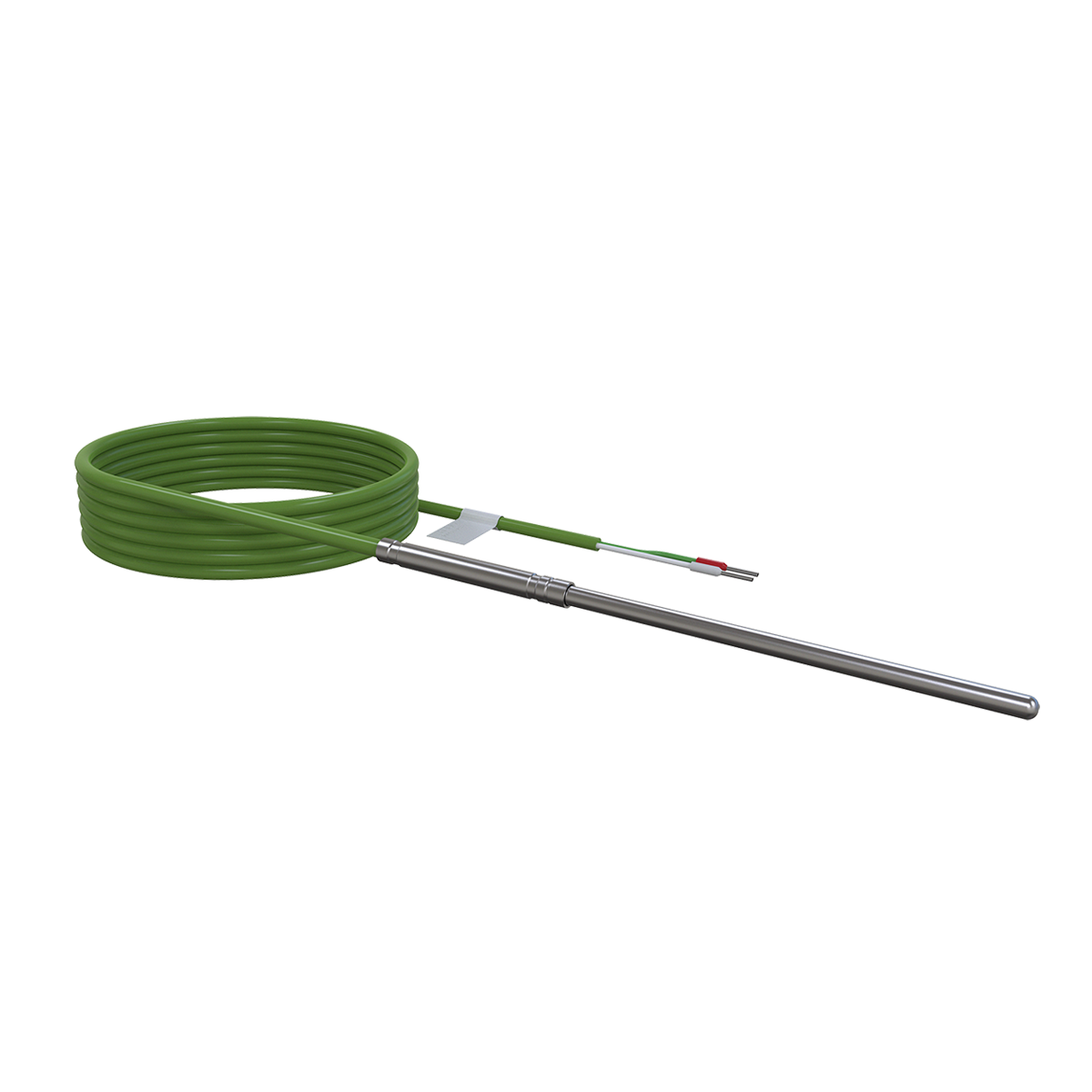

Термоэлектрические преобразователи на основе КТМС (кабельные) предназначены для измерения температур
от -40 до +400…1250 °С в зависимости от конструктивного исполнения и типа термопары.
Типы термопар ОВЕН на основе КТМС по ГОСТ 8.585-2001:
- хромель-копель ТХК (L). Термопары обладают высокой стабильностью при температурах до 600 °С;
- хромель-алюмель ТХА (K). Термопары отличаются стойкостью к окислению при высоких температурах до 1100 °С;
- железо-константан ТЖК (J). Универсальные термопары для измерения температур от -40 до +750 °С
- нихросил-нисил ТНН (N). Имеют высокую стабильность и широкий диапазон рабочих температур: от -40 до +1250 °С. Могут использоваться для замены дорогостоящих термопар из драгоценных металлов.
Все типы термопар подробно описаны в наших статьях.
Среда измерения
Твердые, жидкие и газообразные среды, не агрессивные к материалу корпуса датчика.
Отличительные особенности
- Монтажную (погружную) часть датчика можно изгибать.
- Кабельный вывод обеспечивает удобство и быстроту монтажа.
- Имеют сертификат Средств измерений и проходят первичную поверку на заводе-изготовителе.
Стандартный срок производства – от 5 рабочих дней.
Технические характеристики термопар с кабельным выводом (модели ХХ4 на основе КТМС)
|
Тип ТП |
Класс допуска |
Тр, °С |
Тн, °С |
Материал защитной оболочки КТМС |
Диаметр оболочки, |
Давление |
Исполнение спая |
Кабельный вывод |
|
ДТПN (НН) |
1, 2 |
-40 (0)…+1000 -40 (0)…+1250 |
900 |
сплав Nicrobell D |
4,5 |
До 6,3 МПа, в зависимости от конструктивного исполнения |
Изолированный или неизолированный |
Силиконовый («С») |
|
ДТПК (ХА) |
1, 2 |
-40 (0)…+800 |
600 |
сталь AISI 321 |
1,5; 2,0; 3,0 |
Силиконовый («С») Экранированный ННЭ («К») |
||
|
-40 (0)…+900 |
700 |
сталь AISI 310 |
4,5 |
|||||
|
ДТПL (ХК) |
2 |
-40…+600 |
450 |
сталь 12Х18Н10Т |
3,0 |
Кабель СФКЭ-ХК К |
||
|
ДТПJ (ЖК) |
1 |
-40…+400 -40…+750 |
250 450 |
сталь AISI 316 |
3,0; 4,5 |
Экранированный ННЭ («К») Силиконовый («С») |
Показатели надежности
| Вероятность безотказной работы | Температура применения, °С | Гарантийный срок эксплуатации | Средний срок службы, не менее |
| ДТПК и ДТПN на основе КТМС | |||
| 0,95 за 40 000 часов | -40...+600 | 5 лет | 10 лет |
| 0,95 за 16 000 часов | +600...+900 | 2 года | 4 года |
| 0,95 за 8 000 часов | +900…+1100 | 1 год | 2 года |
| Не нормируется | +1100...+1300 | - | - |
| ДТПL на основе КТМС | |||
| 0,95 за 40 000 часов | -40...+600 | 5 лет | 10 лет |
| ДТПJ на основе КТМС | |||
| 0,95 за 40 000 часов | -40...+600 | 5 лет | 10 лет |
| 0,95 за 16 000 часов | +600…+800 | 2 года | 4 года |
Интервал между поверками для ДТПL на основе КТМС, а также ДТПК174, 184, 234, 464 – 5 лет; для всех остальных ДТП – 2 года.
Условия эксплуатации
Рабочие условия эксплуатации узлов коммутации: помещения с нерегулируемыми климатическими условиями и (или) навесы, при атмосферном давлении от 84 до 106,7 кПа, с температурой в диапазоне от минус 40 до +85 °С и относительной влажностью не более 95 % при +35 °С и более низких температурах без конденсации влаги.
