Датчики температуры ОВЕН ДТС предназначены для непрерывного измерения температуры в пищевой промышленности (молочной промышленности, мясопереработке, варке и копчении колбасы, CIP-мойках и др.), косметической и фармацевтической промышленности.
Типы исполнения датчиков, назначение и основные характеристики

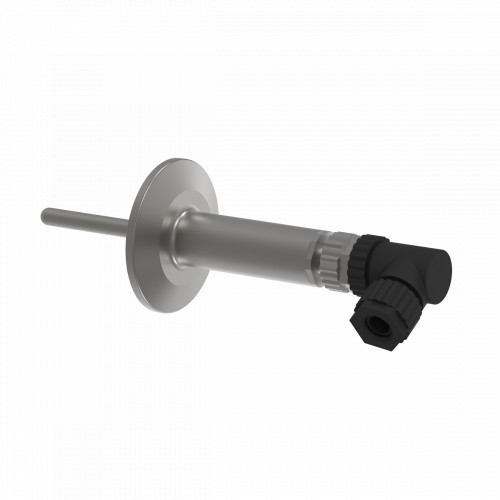

| Гигиеническое исполнение с CLAMP-присоединением к процессу | Игольчатые датчики для измерения температуры внутри продукта |
|
CLAMP DIN 32676 |
|
|
Назначение |
|
|
|
|
Среда измерения |
|
|
Жидкие, вязкие среды |
Твердые среды (продукт) |
|
Отличительные особенности |
|
|
Степень защиты IP67 |
|
|
AISI 316 |
12Х18Н10Т |
|
Датчики температуры для воды и жидкого продукта, для вязких сред: -50…+300 ºС |
|
|
Выходной сигнал |
|
|
|
|
Все технические характеристики см. в руководствах по эксплуатации |
|
Стандартный срок производства – от 5 рабочих дней.
Датчики температуры ОВЕН производятся на собственном заводе в Тульской области. Все датчики ОВЕН, сертифицированные как cредства измерения, проходят первичную поверку, данные о поверке передаются в ФГИС АРШИН специалистами-метрологами. Гарантия на датчики температуры – до 5 лет.
| Характеристика | Игольчатые датчики температуры | Датчики температуры с CLAMP | |||
| ДТС294, ДТС164, ДТС174, ДТС184 | ДТПХ194 | ДТС205 | ДТС305М | ||
|
НСХ/выходной сигнал |
50М, 100М, 50П, 100П, РТ100, РТ500, РТ1000 |
ТХА (К), ДТК (L) |
РТ100, РТ1000 |
4…20 мА 12…36 В пост. тока |
|
|
Класс допуска/точности |
А, В |
2 |
А |
±0,25; ±0,5 |
|
|
Диапазон измеряемых температур, ºС |
50М, 100М: -50…+150 50П, 100П: · класс А: -100…+250 · класс: В -196…+250 РТ100, РТ500, РТ1000: -60…+250 |
-40…+400 |
-50…+250 |
-50…+300 |
|
|
Температура окружающего воздуха, ºС |
-60…+85 |
в зависимости от типа кабеля |
-40…+85 |
||
|
Условное давлением, МПа |
0,1…6,3 МПа (в зависимости от модели) |
1,6 МПа |
|||
|
Показатель тепловой инерции |
не более 10…30 сек |
||||
|
Количество чувствительных элементов |
1 |
||||
|
Схема внутренних соединений проводников |
2 – двухпроводная, 3 – трехпроводная, 4 – четырехпроводная |
- |
3 – трехпроводная, 4 – четырехпроводная |
- |
|
|
Электрическое подключение (к АСУ) |
Кабельный вывод МГТФЭС: -50…+180 ºС |
Кабельный вывод ДКТ: -40…+300 ºС СФКЭ: -60…+250 ºС |
Разъем М12 |
Клеммы встроенного нормирующего преобразователя (коммутационная головка – металл) |
|
|
Длина кабельного вывода |
0,2 м – стандарт, до 20 м – по заказу |
- |
- |
||
|
Присоединение к процессу |
Игольчатый датчик |
Фланцевое присоединение CLAMP DIN 32676 размер 50,5 мм: DN 25; 32; 40 размер 64 мм: DN 50 |
|||
|
Материал защитной арматуры |
Сталь 12Х18Н10Т |
AISI 316 |
|||
|
Степень защиты |
IP67 |
IP54 |
IP67 |
||
|
Средний срок службы |
не менее 10 лет |
не менее 4 лет |
не менее 10 лет |
||
