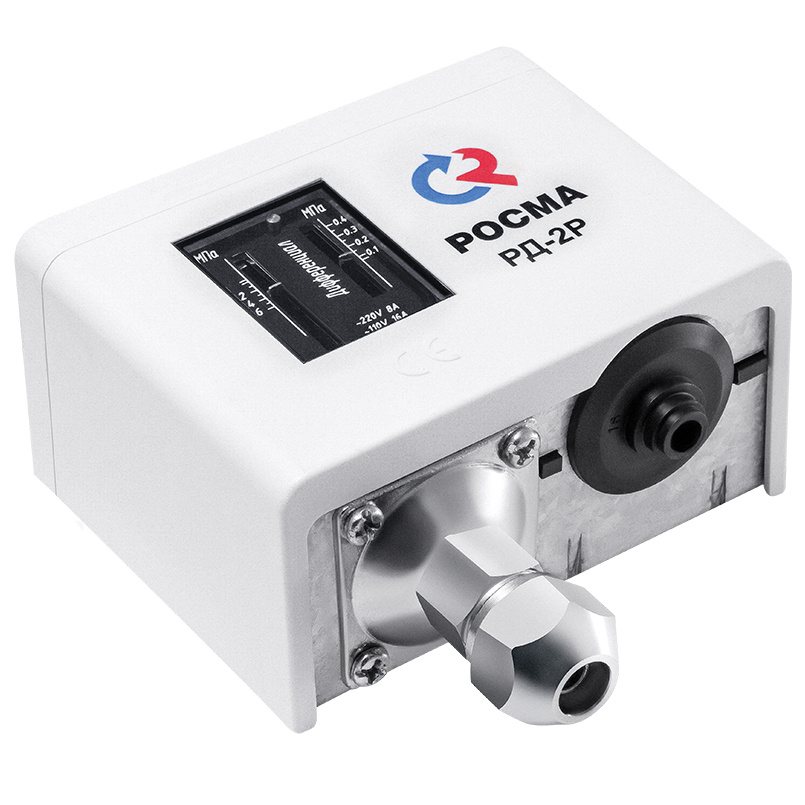

Тип РД-2Р, РД-2Р модель 35. Реле давления или прессостат применяется для переключения электрических цепей в зависимости от изменения давления неагрессивных к медным сплавам жидких или газообразных, не вязких и не кристаллизующихся сред с максимальной температурой 110 °C (воздух, масло, вода, хладоны).
Принцип работы реле заключается в следующем: когда значение давления в системе достигает определенной уставки, заданной заранее, происходит переключение однополюсного перекидного контакта, и реле срабатывает, замыкая или размыкая электрическую цепь. В момент, когда давление изменяется на величину настраиваемого дифференциала, реле возвращает контакт в исходное положение. Реле давления относится к категории автоматических устройств.
Универсальность реле давления заключается в возможности работать как при повышении, так и при понижении давления.
Область применения: системы теплоснабжения, вентиляции, водоснабжения, машиностроительная отрасль, защита различных механизмов. В частности, реле давления устанавливаются в насосных установках для защиты от сухого хода, вызванного резким снижением давления в системе. В компрессорах реле давления обеспечивают работу агрегата в автоматическом режиме.
|
Рабочий диапазон, МПа |
Дифференциал, МПа (настраиваемый) |
Р перегруз. макс, МПа |
|
−0,05…0,3 |
0,035…0,15 |
1,6 |
|
−0,07…0,6 |
0,06…0,4 |
1,6 |
|
−0,02…0,8* |
0,07…0,4* |
1,6* |
|
−0,02…0,8** |
0,04…0,15** |
1,6** |
|
0,1…1 |
0,1…0,3 |
1,6 |
|
0,5…1,6 |
0,1…0,4 |
3,5 |
|
0,5…2,4 |
0,2…0,5 |
3,5 |
|
0,5…3 |
0,5…1 |
3,5 |
* — для РД-2Р модель 35 G¼
** — для РД-2Р модель 35 G½
Воспроизводимость: ±2%
Контакты: однополюсный перекидной контакт
Электрические характеристики:
- 8А ~220 В
- 16А ~110 В
Диапазон рабочих температур, °C:
- окружающая среда: -10…+70
- контролируемая среда: -10…+110
Корпус: алитированная сталь 10, IP44
Крышка: пластик, цвет белый
Штуцер и накидная гайка: хромированная сталь 10
Кронштейн и механизм: анодированная сталь 10
Сильфон: медный сплав
Шкала: алюминий, цвет черный
Стекло: органическое
Варианты монтажа: на приборную панель или с помощью кронштейна.
Монтаж кабеля:
|
Тип |
Способ монтажа |
Ø кабеля, мм |
|
РД-2Р модель 35 |
Кабельный ввод |
6 - 14 |
|
РД-2Р |
Резиновый уплотнитель |
до 12 |
Надежность: 100 000 циклов.
Климатическое исполнение: группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ, категории 3.1 по ГОСТ 15150
|
Тип |
Рабочий диапазон давлений, МПа |
Присоединение (способ) |
|
РД-2Р |
−0,05…0,3; −0,07…0,6; 0,1…1; 0,5…1,6; 0,5…2,4; 0,5…3 |
накидная гайка G¼ для крепления капиллярной трубки |
|
РД-2Р модель 35 |
−0,02…0,8 |
резьба G¼, G½ |
