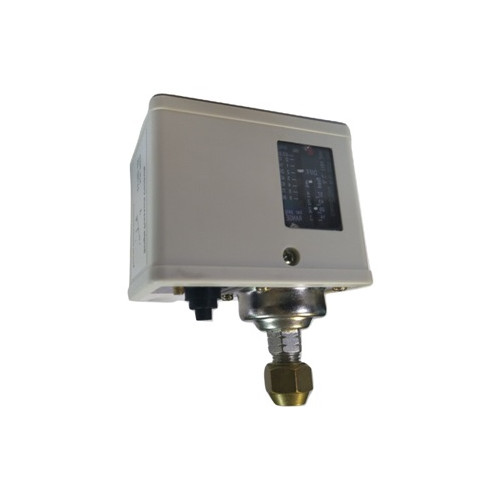

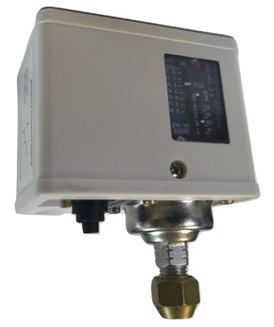

Датчик-реле давления ДРДМ-600(1000)-ДИ предназначены для регулирования, текущего контроля и аварийной сигнализации в промышленности.
Реле применяется в системах подпитки совместно с соленоидальными клапанами или насосами. Устанавливается на трубопроводе системы теплоснабжения с жидкими и газообразными средами и замыкает или размыкает электрическую цепь при изменении давления в трубопроводе по сравнению с заданным.
Реле может быть использовано для работы в системах автоматического контроля, регулирования и управления технологическими процессами в теплоэнергетике, в системах подкачки компрессоров, в системах защиты и сигнализации в составе устройств пневматики и гидравлики.
Основные технические характеристики
| Диапазон измерения | -50…600 кПа (- 0,5…6кг/см2) -50...1000кПа (- 0,5…10кг/см2) |
| Гистерезис (дифференциал) | 100…400 кПа (1- 4 кг/см 2) |
| Материал корпуса | Оцинкованная сталь |
| Внешняя крышка | АБС-пластик |
| Технологическое присоединение | 7/16 ″-20 UNF (1/4 SAE) G1/4 |
| Контактная система | Перекидной контакт |
| Температура окружающей среды,ºС | - 40…65 |
| Рабочая температура, ºС | -10…120 |
| Электрическое присоединение | Кабельный ввод |
| Класс пылевлагозащиты | IP 54 |
| Сброс | Автоматический |
| Вес, г | 420 |
| Номинальный рабочий ток (А)/ Номинальное напряжение (В) |
Коэффициент мощности (cos φ) |
125/250В А |
|
| Неиндуктивный ток | 1 | 12 | |
| Индуктивный ток | Предельная нагрузка | 0,75 | 12 |
| Мгновенный ток | 0,45 | 72 | |
Паспорт ДРДМ электронный
