Выбираем систему регулирования теплопотребления с максимальной эффективностью

В соответствии с требованиями нормативной документации и ФЗ №261 "Об энергосбережении…" установка систем автоматического погодного регулирования должна стать нормой, как для объектов нового строительства, так и для существующих зданий, так как это является основным инструментом управления теплоснабжением. Сегодня такие системы, вопреки сложившемуся мнению, вполне доступны для большинства потребителей. Они функциональны, обладают высокой надежностью и позволяют оптимизировать процесс потребления тепловой энергии. Срок окупаемости затрат на установку оборудования находится в пределах одного года.

 Система автоматического регулирования теплопотребления (САРТ) позволяет снизить потребление тепловой энергии за счет следующих факторов:

1. Устранения поступления в здание избытков тепловой энергии (перетопов);
2. Снижения температуры воздуха в ночное время;
3. Снижения температуры воздуха в праздничные дни.

 Укрупненные показатели экономии тепловой энергии от применения САРТ, установленного в индивидуальном тепловом пункте (ИТП) здания представлены рис. №1.

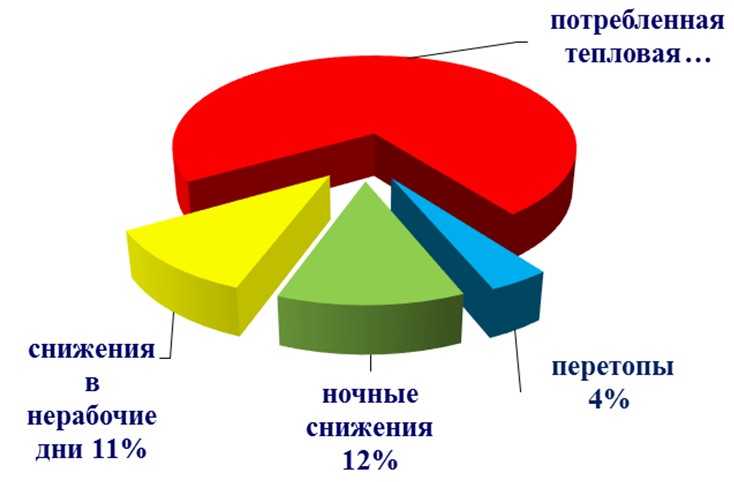

Рис.1 Общая экономия достигает 27% и более*

*по данным ООО НПП “Элеком”

Основные элементы классической САРТ в общем виде показаны на рис. №2.

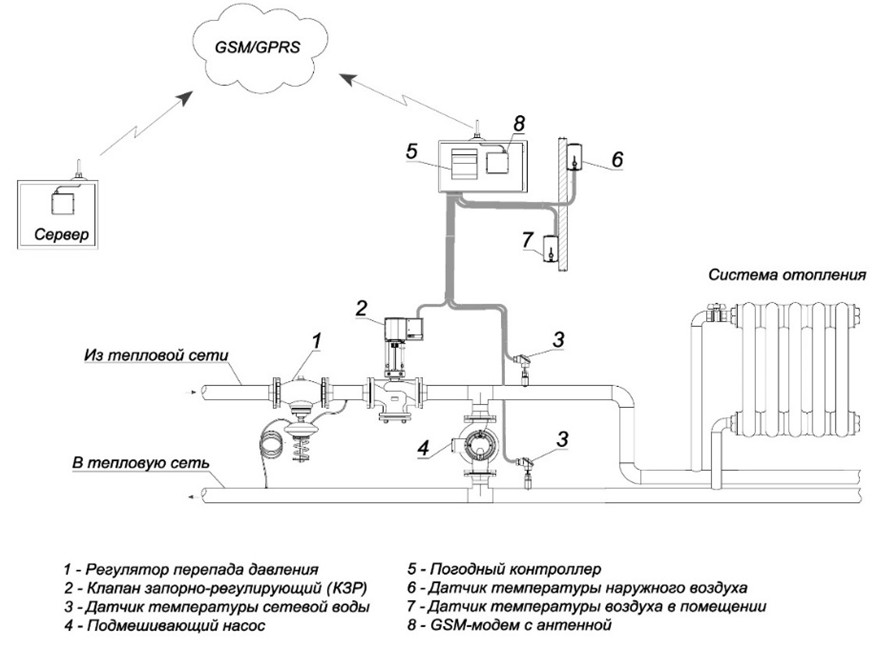

Рис.2 Основные элементы САРТ в ИТП*

*вспомогательные элементы условно не показаны

Назначение погодного контроллера:

1. Измерение температур наружного воздуха и теплоносителя;
2. Управление клапаном КЗР в зависимости в соответствии с заложенными программами (графиками) регулирования;
3. Обмен данными с сервером.

Назначение подмешивающего насоса:

1. Обеспечение постоянного расхода теплоносителя в системе отопления;
2. Обеспечение переменного подмеса теплоносителя.

Назначение клапана КЗР: управление поступлением теплоносителя из тепловой сети.

Назначение датчиков температуры: измерение температур теплоносителя и наружного воздуха.

Дополнительные опции:

1. Регулятор перепада давления. Регулятор предназначен для поддержания постоянного перепада давления теплоносителя и позволяет исключить отрицательное влияние нестабильного перепада давления тепловой сети на работу САРТ. Отсутствие регулятора перепада давления может привести к неустойчивому функционированию системы, снижению экономического эффекта и срока службы оборудования.
2. Датчик температуры воздуха в помещении. Датчик предназначен для контроля температуры воздуха внутри помещения.
3. Сервер сбора данных и управления. Сервер предназначен для удаленного контроля работоспособности оборудования и коррекции отопительных графиков по показаниям датчиков температуры воздуха внутри помещения.

Принцип работы классической схемы САРТ состоит в качественном регулировании, дополненном количественным регулированием. Качественное регулирование – это изменение температуры теплоносителя, поступающего в систему отопления здания, а количественное регулирование – это изменение количества теплоносителя, поступающего из тепловой сети. Происходит этот процесс таким образом, что количество теплоносителя, поступаемого из тепловой сети, меняется, а количество теплоносителя, циркулирующего в системе отопления, остается постоянным. Таким образом, сохраняется гидравлический режим системы отопления здания и происходит изменение температуры теплоносителя, поступающего в отопительные приборы. Сохранение гидравлического режима постоянным является необходимым условием для равномерного прогрева здания и эффективной работы системы отопления.

Физически процесс регулирования происходит так: погодный контроллер, в соответствии с заложенными в него индивидуальными программами регулирования и в зависимости от текущих температур наружного воздуха и теплоносителя, подает управляющие воздействия на клапан КЗР. Приходя в движение, запорный орган клапана КЗР уменьшает или увеличивает расход сетевой воды из тепловой сети по подающему трубопроводу до узла смешения. Одновременно с этим, за счет насоса в узле смешения, производится пропорциональный отбор теплоносителя из обратного трубопровода и подмешивание его в подающий, что при сохранении гидравлики системы отопления (количества теплоносителя в системе отопления) приводит к требуемым изменениям температуры теплоносителя, поступающего в радиаторы отопления. Процесс снижения температуры поступающего теплоносителя, уменьшает количество тепловой энергии, которая отбирается в единицу времени от радиаторов отопления, что и приводит к экономии.

Схемы САРТ в ИТП зданий у разных производителей могут непринципиально отличаться, но во всех схемах основными элементами являются: погодный контроллер, насос, клапан КЗР, датчики температуры.

Хочется отметить, что в условиях экономического кризиса все большее количество потенциальных заказчиков становятся чувствительными к цене. Потребители начинают искать альтернативные варианты с наименьшим составом оборудования и стоимостью. Иногда на этом пути возникает ошибочное желание сэкономить на установке подмешивающего насоса. Такой подход не оправдан для САРТ, монтируемых в ИТП зданий.

Что произойдет если не установить насос? А произойдет следующее: в результате работы клапана КЗР гидравлический перепад давления и, соответственно, количество теплоносителя в системе отопления будут постоянно меняться, что неизбежно приведет к неравномерному прогреву здания, неэффективной работе отопительных приборов и риску остановки циркуляции теплоносителя. Кроме этого, при отрицательных температурах наружного воздуха может произойти “размораживание” системы отопления.

Экономить на качестве погодного контроллера так же не стоит, т.к. современные контроллеры позволяют выбирать такой график управления клапаном, который при сохранении комфортных условий внутри объекта, позволяет получить значительные объемы экономии тепловой энергии. Сюда входят такие эффективные программы управления теплопотреблением как: устранение перетопов; снижение потребления в ночные часы и нерабочие дни; устранение завышения температуры обратной воды; защита от “размораживания” системы отопления; коррекция отопительных графиков по температуре воздуха в помещении.

Подводя итог сказанному, хочется отметить важность профессионального подхода к выбору оборудования системы погодного автоматического регулирования теплопотребления в ИТП здания и еще раз подчеркнуть, что минимально достаточными основными элементами такой системы являются: насос, клапан, погодный контроллер и датчики температуры.
