1. Особенности интенсифицированных теплообменных аппаратов

Аббревиатура ТТАИ означает «тонкостенный теплообменный аппарат, интенсифицированный», и все его достоинства связаны с интенсификацией процесса теплообмена.

Несмотря на то, что аппараты ТТАИ относятся к кожухотрубным теплообменникам, их свойства резко отличаются от соответствующих свойств водоподогревателей, которые в течение нескольких десятков лет применялись в системах отопления и горячего водоснабжения. Чтобы убедиться в этом, достаточно взглянуть на таблицу 1.

Сопоставление свойств обычных и интенсифицированных кожухотрубных теплообменников (Таблица 1)

Показатели со значком * отнесены к одному метру длины теплообменника D=80 мм

Интенсификация теплообмена в аппаратах ТТАИ достигается комплексом технических приемов, включающих в себя:

• использование тонкостенных из нержавеющей стали теплообменных трубок небольшого диаметра со специальным профилем, обеспечивающим турбулизацию пристенного слоя потока жидкости и эффект самоочистки поверхности;
• использование специальной технологии создания трубных решеток, позволяющей сконструировать особо плотный и нерегулярный трубный пучок, который подвижно располагается в корпусе аппарата.

Аппараты ТТАИ – это разборные теплообменники. Их конструкция позволяет извлечь пучок теплообменных трубок из корпуса, выполненного из нержавеющей стали.

Аппараты выпускаются с диаметрами корпуса Dy25, 40, 50, 65, 80, 100, 125, 150 и 200 мм.

Жидкости, циркулирующие через аппараты ТТАИ, могут иметь температуры от минус 40 до плюс 180⁰С, а рабочее давление в аппаратах может достигать 1,6 МПа.

Интенсифицированные теплообменники могут конструироваться на любое заданное гидравлическое сопротивление каждой из обменивающихся теплом жидкостей.

Интенсифицированный теплообмен характеризуется высокими значениями коэффициента теплопередачи.

2 . Типы аппаратов

2.1 Одноходовые аппараты

В одноходовых аппаратах (рис. 1), как правило, используют противоточное движение теплоносителей.

Теплоноситель №1 проходит по трубкам теплообменника, а теплоноситель №2 – по межтрубному пространству.

В отличие от кожухотрубных теплообменников старого образца, в которых площадь живого сечения межтрубного пространства была примерно вдвое больше площади сечения трубок, в теплообменниках ТТАИ эти площади примерно одинаковы. Поэтому одноходовые теплообменники удобно применять там, где расходы теплоносителей, циркулирующих через межтрубную полость и по трубкам примерно одинаковы.

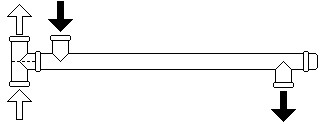

Рис. 1 Схема одноходового противоточного теплообменного аппарата.

Например, символом ТТАИ 100/2650 обозначен аппарат с условным диаметром корпуса 100 мм и длиной трубного пучка 2650 мм.

2.2 Двухходовые аппараты

В условиях, когда расходы теплоносителей, циркулирующих через межтрубную полость и по трубкам, отличаются один от другого в два раза и более, лучше всего применять двухходовые (рис. 2) аппараты. Их применяют и в тех случаях, когда потеря давления в одном контуре может быть в несколько раз больше предельно допустимого гидравлического сопротивления движению воды через другой контур.

Теплоноситель №1, расход которого меньше, направляется по трубной полости, разделенной на два контура. На рисунке 2 разделительная линия контуров условно нанесена пунктиром.

В то время как теплоноситель №2 проходит по теплообменнику путь, равный его длине, теплоноситель №1 этот путь пройдет дважды, сначала в одном, а потом в другом направлении.

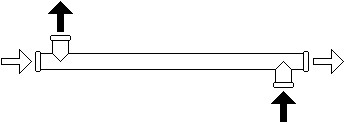

Рис. 2 Схема двухходового теплообменного аппарата

В двухходовом аппарате противоточное движение теплоносителей в чистом виде организовать не удается, но это обстоятельство учитывается компьютерной программой при расчете поверхностей, а конструктивная лаконичность аппарата позволяет с успехом применять его во многих случаях.

Двухходовые аппараты маркируются символами ТТАИ D/L-2. Например, символом ТТАИ 80/2100-2 обозначен аппарат двухходовой с условным диаметром корпуса 80 мм и длиной трубного пучка 2100 мм.

2.3 Сложноходовые аппараты

Сложноходовой аппарат (рис. 3) находит применение в тех же случаях, что и двухходовые аппараты, то есть при расходах теплоносителей, циркулирующих через межтрубную полость и по трубкам, отличающихся один от другого в два раза и более.

Теплоноситель №1, расход которого меньше, направляется по трубной полости, а теплоноситель №2 входит в межтрубную полость с двух сторон теплообменника. В то время как теплоноситель №1 проходит по теплообменнику путь, равный его длине, теплоноситель №2, разделенный на два потока, пройдет только половину этого пути.

При заметно отличающихся расходах теплоносителей компьютерная программа расчета предложит оптимальную конструкцию теплообменного аппарата, который в этом случае будет двухходовым или сложноходовым.

Рис. 3 Схема сложноходового теплообменного аппарата

Сложноходовые аппараты маркируются символами ТТАИ-2-D/L.

Например, символом ТТАИ-2-50/3800 обозначен аппарат сложноходовой с условным диаметром корпуса 50 мм и длиной трубного пучка 3800.

2.4 Возможности подачи греющей воды в контуры аппаратов

В отличие от обычных кожухотрубных теплообменников аппараты ТТАИ сконструированы так, что их трубные решетки при любых условиях эксплуатации остаются разгруженными.  Это означает, что греющий теплоноситель может подаваться в любую полость теплообменника. При выборе теплообменника компьютерная программа обычно просчитывает варианты с подачей греющей воды и в трубки, и в межтрубную полость, после чего принимается оптимальное техническое решение.

Если в проекте используется вариант, при котором греющий теплоноситель подается в межтрубную полость, теплообменный аппарат маркируется «ТТАИ», а в случае подачи греющей воды в трубки применяется марка «ТТАИр».

Одинаковые аппараты ТТАИ и ТТАИр (например, ТТАИ 80/2500 и ТТАИр 80/2500), конструктивно ничем не отличаются один от другого, но правильное понимание обозначения «ТТАИр» очень важно для проектировщика теплового пункта и для монтажника. Букву «р» в конце аббревиатуры «ТТАИ» ни в коем случае нельзя игнорировать, потому что тепловая и гидравлическая характеристики аппарата ТТАИр, ошибочно включенного по схеме ТТАИ, могут оказаться очень далекими от расчетных значений.

3. Область применения

3.1 Водоподогреватели горячего водоснабжения

3.1.1 Двухступенчатый подогрев

Двухступенчатый подогрев воды должен применяться в теплопунктах при условии, что отношение максимальной тепловой мощности системы горячего водоснабжения к тепловой мощности системы отопления находится в интервале значений от 0,2 до 1. Известны несколько схем с использованием двух ступеней водоподогревателей, однако практически применяют одну из них, так называемую двухступенчатую смешанную схему, которая в дальнейшем изложении именуется просто двухступенчатой схемой.

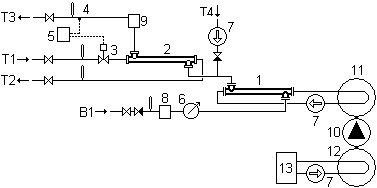

На рис. 5 показана схема приготовления горячей воды в двухступенчатом водоподогревателе, составленном из аппаратов ТТАИ.

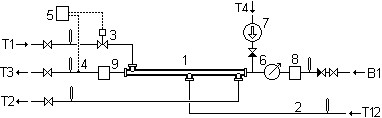

Рис. 5 Схема приготовления горячей воды по двухступенчатой схеме

1 – водоподогреватель ТТАИ первой ступени, 2 – водоподогреватель ТТАИ второй ступени,  3 - регулирующий клапан, 4 – датчик температуры, 5 – регулятор температуры, 6 – водосчетчик, 7 – циркуляционный насос, 8 – водоумягчитель,  9 – обескислораживатель, 10 - обратный трубопровод от систем отопления и вентиляции.

В водоподогревателе первой ступени (поз.1) для подогрева холодной воды используют потенциал теплоносителя из обратного трубопровода Т12 систем отопления и вентиляции. Количество поступающей из водопровода В1 на подогрев холодной воды фиксируется водосчетчиком 6. Температура воды, поступающей в трубопровод Т3 горячего водоснабжения, контролируется датчиком температуры 4, управляющим через регулятор 5 регулирующим клапаном 3, установленном на подающем трубопроводе Т1, через который теплоноситель поступает на водоподогреватель второй ступени 2.

3.1.2 Одноступенчатый подогрев

Одноступенчатый подогрев воды должен применяться в теплопунктах при условии, что отношение максимальной тепловой мощности системы горячего водоснабжения к тепловой мощности системы отопления находится в интервале значений 0,2 и меньше или 1 и больше.

На рис. 6 показана принципиальная схема узла приготовления горячей воды в аппарате ТТАИ по одноступенчатой схеме.

Одноступенчатый подогрев реализуется теми же техническими средствами, что и двухступенчатый, но требует меньших затрат. Область применения одноступенчатых схем ограничена зданиями, в которых расход горячей воды относительно невелик (например, административные здания) или слишком велик (например, спортивные залы).

Рис. 6 Принципиальная схема узла приготовления горячей воды по одноступенчатой схеме

1 – водоподогреватель ТТАИ, 2 – циркуляционный насос, 3 - регулирующий клапан, 4 – датчик температуры, 5 – регулятор теплопотребления, 6 – водосчетчик, 7 – водоумягчитель, 8 – обескислораживатель

3.1.3 Подогрев с баками-аккумуляторами

Для расширения области применения одноступенчатых схем, а также для уменьшения максимального часового расхода сетевой воды рекомендуется применять схему подогрева воды с закрытыми баками-аккумуляторами (рис.7).

Обычная схема приготовления горячей воды дополнена закрытыми теплоизолированными баками-аккумуляторами 9 и 10, а также  циркуляционным насосом 11 системы аккумуляции.

Насос 11 должен работать постоянно в контуре циркуляции «теплообменник-баки».

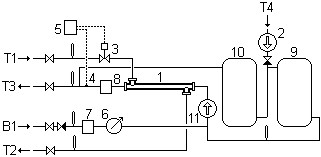

Рис. 7 Принципиальная схема узла приготовления горячей воды с закрытыми баками-аккумуляторами

1 - водоподогреватель ТТАИ одноступенчатый, 2 - циркуляционный насос, 3 - регулирующий клапан, 4 - датчик температуры, 5 - регулятор теплопотребления, 6 - водосчетчик, 7 - водоумягчитель, 8 - обескислораживатель, 9,10 - закрытые теплоизолированные баки-аккумуляторы, 11 - циркуляционный насос системы аккумуляции.

При отсутствии водоразбора из трубопровода Т3 горячего водоснабжения или при незначительном водоразборе баки будут заполняться горячей водой. Как только водоразбор превысит величину подачи циркуляционного насоса 11, холодная вода начнет поступать в нижнюю часть бака 9, вытесняя из верхней части бака 10 накопленную там горячую воду в систему горячего водоснабжения.

Таким образом, при помощи аппарата ТТАИ (поз.1), обогреваемого небольшим количеством сетевой воды, возможно подогреть воду для крупного здания.

3.2 Водоподогреватели систем отопления

3.2.1 Водоподогреватели независимых систем

Независимые системы отопления характерны тем, что в системе отопления циркулирует теплоноситель, гидравлически не связанный с циркуляционным контуром тепловой сети. Действующие нормы допускают применение систем отопления с независимым присоединением к тепловой сети в зданиях с числом этажей 12 и более, но практикой строительства последних лет фиксируется гораздо более широкий спектр зданий с независимыми системами.  Это связано, главным образом, с поставкой оборудования из некоторых европейских стран, где зависимое присоединение к тепловой сети вообще не используется.

Узел приготовления теплоносителя системы отопления с независимым присоединением к тепловой сети с теплообменником ТТАИ представлен на рис. 8

Рис. 8 Схема приготовления теплоносителя в теплообменнике ТТАИ для системы отопления с независимым присоединением к тепловой сети.

1 – запорная арматура, 2 – регулятор перепада давления, 3 – регулирующий клапан, 4 и 5 – датчики температуры наружного воздуха и теплоносителя, 6 – регулятор теплопотребления, 7 – балансировочный вентиль, 8 – циркуляционный насос, 9 – фильтр, 10 – теплообменник ТТАИ, 11 – закрытый расширительный сосуд, 12 – предохранительный клапан, 13 – подпиточный насос, 14 – водосчетчик.

Теплоноситель из подающего трубопровода тепловой сети Т1 проходит через теплообменник ТТАИ (поз. 10), где остывает и возвращается в тепловую сеть через обратный трубопровод Т2. Вода из обратного трубопровода системы отопления Т12 подается циркуляционным насосом поз. 8 в теплообменник ТТАИ, где нагревается сетевой водой, после чего направляется в подающий трубопровод системы отопления Т11. В схему включены также устройства для регулирования, подпитки и вспомогательное оборудование.

3.2.2 Водоподогреватели полузависимых систем

Полузависимые системы отопления состоят из двух подсистем, одна из которых гидравлически не связана с циркуляционным контуром тепловой сети, а в другой подсистеме используется сетевая вода. Эти системы рекомендуется применять в многоэтажных домах, инженерные системы которых проектируют раздельными для верхней и нижней зон здания.

Узел приготовления теплоносителя системы отопления с полузависимым присоединением к тепловой сети с теплообменником ТТАИ представлен на рис. 9.

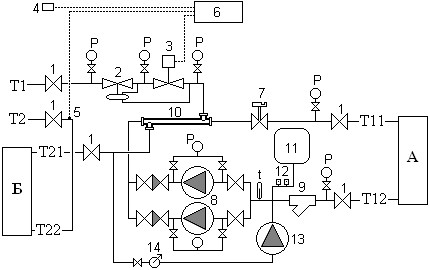

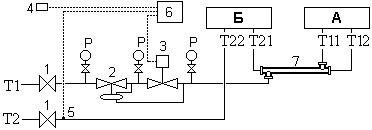

Рис. 9 Схема приготовления теплоносителя в теплообменнике ТТАИ для системы отопления с полузависимым присоединением к тепловой сети.

А и Б – подсистемы отопления верхней и нижней зон здания.  1…14 – то же, что на рис. 8

Теплоноситель из подающего трубопровода тепловой сети Т1 проходит через теплообменник ТТАИ (поз. 10), где охлаждается до температуры, соответствующей температуре в подающем трубопроводе системы отопления и под давлением тепловой сети поступает в подающий трубопровод Т21 подсистемы Б, обогревающей нижнюю зону здания. Вода из обратного трубопровода Т12 подсистемы А, обогревающей верхнюю зону, подается циркуляционным насосом поз. 8 в теплообменник ТТАИ, где нагревается сетевой водой, после чего направляется в подающий трубопровод Т11 подсистемы А. Сетевая вода из обратного трубопровода Т22 подсистемы Б возвращается в тепловую сеть через трубопровод Т2.

3.2.3 Водоподогреватели зависимых систем

Водоподогреватели ТТАИ применяются в зависимых от тепловой сети системах отопления СРТ.

Системы отопления со ступенчатой регенерацией теплоты (СРТ) рекомендуется применять в тех случаях, когда давления в трубопроводах на вводе тепловой сети в здание позволяют присоединить систему отопления по зависимой схеме, а гидравлическое сопротивление отопительной системы больше того циркуляционного давления, которое способен создать элеватор. В этом случае использование схемы СРТ позволяет отказаться от применения циркуляционных насосов, что существенно упрощает систему и заметно улучшает ее эксплуатационные качества.

Узел приготовления теплоносителя системы отопления с зависимым присоединением к тепловой сети с теплообменником ТТАИ представлен на рис. 10.

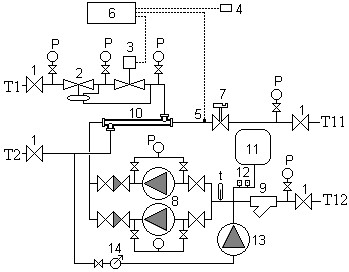

Рис. 10 Схема приготовления теплоносителя в теплообменнике ТТАИ для системы отопления СРТ с зависимым присоединением к тепловой сети.

Теплоноситель из подающего трубопровода тепловой сети Т1 проходит через теплообменник ТТАИ (поз. 7), где охлаждается до температуры, соответствующей температуре в подающем трубопроводе системы отопления и поступает в подающий трубопровод Т11 подсистемы А, обогревающей часть здания. Вода из обратного трубопровода Т12 подсистемы А поступает в теплообменник ТТАИ, где нагревается и направляется в подающий трубопровод Т21 подсистемы Б, обогревающей другую часть здания. Теплоноситель из обратного трубопровода Т22 подсистемы Б возвращается в тепловую сеть через трубопровод Т2.

А и Б – подсистемы отопления СРТ.  1…6 – то же, что на рис. 8, 7 – теплообменник ТТАИ

3.3 Примеры нетрадиционного применения

3.3.1 Две ступени водоподогревателя ГВС в одном аппарате

При определенных соотношениях тепловых мощностей отопления и горячего водоснабжения возможно использование одного аппарата ТТАИ в схеме с двухступенчатым подогревом воды для системы горячего водоснабжения (рис. 11).

Рис. 11 Схема приготовления горячей воды по двухступенчатой схеме в одном аппарате

1 – водоподогреватель ТТАИ двухступенчатый, 2 – обратный трубопровод от систем отопления и вентиляции, 3 - регулирующий клапан, 4 – датчик температуры, 5 – регулятор температуры, 6 – водосчетчик, 7 – циркуляционный насос, 8 – водоумягчитель, 9 – обескислораживатель

Теплоноситель Т12 из обратного трубопровода 2 систем отопления и вентиляции направляется в середину межтрубной полости аппарата ТТАИ, где он смешивается с теплоносителем Т1, циркулирующим через эту полость, в то время как через трубную полость теплообменника проходит нагреваемая вода из водопровода В1. Таким образом, правая часть аппарата работает как водоподогреватель первой ступени, а левая – как водоподогреватель второй ступени. При этом циркуляционная вода Т4 должна включаться в контур нагреваемой воды непосредственно перед ее входом в теплообменник.

3.3.2 Водоподогреватель ГВС в системе охлаждения конденсатора

В зданиях, где проектируются центральные системы кондиционирования воздуха или технологического холодоснабжения, целесообразно использовать теплоту конденсации холодильного агента для подогрева воды в системе горячего водоснабжения. В этих случаях теплообменник ТТАИ может использоваться в качестве первой ступени водоподогревателя, в который греющая вода поступает из конденсатора холодильной машины (рис. 12).

Рис. 12 Схема приготовления горячей воды с использованием теплоты конденсации холодильной машины

1 – водоподогреватель ТТАИ первой ступени, 2 – водоподогреватель ТТАИ второй ступени, 3 - регулирующий клапан, 4 – датчик температуры, 5 – регулятор температуры, 6 – водосчетчик, 7 – циркуляционный насос, 8 – водоумягчитель, 9 – обескислораживатель, 10 – компрессор холодильной машины, 11 – конденсатор, 12 – испаритель, 13 – система холодоснабжения

 Вода из водопровода В1 предварительно обогревается в водоподогревателе 1 первой ступени теплоносителем, подогретым в конденсаторе 11 холодильной машины, после чего поступает в водоподогреватель 2 второй ступени, который обогревается теплоносителем тепловой сети по обычной схеме.

3.3.3 Охладитель подпиточной воды независимой системы отопления

Независимые системы отопления подпитываются обычно из обратного трубопровода тепловой сети. Если давление в обратном трубопроводе, выраженное в метрах водяного столба, меньше высоты здания (в метрах), то приходится устанавливать подпиточные насосы (рис. 8).  Иногда случается так, что достаточное для подпитки системы давление имеется в подающем трубопроводе, и, чтобы не устанавливать насос, можно было бы присоединить подпиточную линию к подающему трубопроводу. Нормы проектирования не исключают такой возможности при условии, что будет исключена возможность подачи перегретой воды в систему отопления.

На рис. 13 показана схема с двумя аппаратами ТТАИ. В аппарате 1 теплоноситель системы отопления подогревается сетевой водой, а в аппарате 2 подпиточная вода охлаждается потоком воды из обратного трубопровода тепловой сети. Наполнение системы отопления обеспечивается при открытом вентиле 8.

После заполнения системы вентиль закрывается, и давление в системе отопления поддерживается такое же, как в подающем трубопроводе тепловой сети, который гидравлически связан с системой отопления через дроссельную шайбу 7.

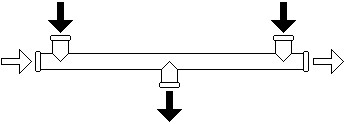

Рис. 13. Схема установки охладителя подпиточной воды

1 – аппарат ТТАИ отопительный, 2 – аппарат ТТАИ подпиточный, 3 – насос циркуляционный, 4 – водосчетчик подпитки, 5 – регулятор температуры, 6 – фильтр, 7 – дроссельная шайба, 8 – вентиль для заполнения.

4. Особенности проектирования тепловых пунктов с интенсифицированными аппаратами

4.1 Компоновочные решения размещения аппаратов в теплопункте.

Теплообменные аппараты ТТАИ, поражающие специалистов своею необыкновенной компактностью и удивительной легкостью, придают тепловым пунктам, в которых они применяются, признаки логической завершенности, просторности и простоты, присущие только совершенным изделиям.

Рассмотрим несколько примеров компоновочных решений тепловых пунктов.

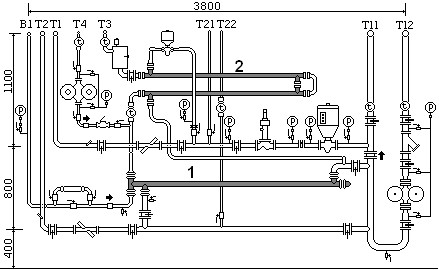

На рис. 14 показана компоновка теплового пункта общественного здания с зависимой системой отопления, работающей с насосным смешением, и двухступенчатым водоподогревателем горячего водоснабжения тепловой мощностью 180 кВт, составленным из теплообменных аппаратов ТТАИ.  Первая ступень состоит из одного двухходового аппарата ТТАИ 50/2200-2, а вторая ступень – из двух соединенных последовательно аппаратов ТТАИ 40/1800.

Рис. 14 Компоновочное решение теплового пункта общественного здания с водоподогревателями горячего водоснабжения первой (1) и второй (2) ступени.

Благодаря применению теплообменников ТТАИ, участок стены длиной 4 и высотой 2,4 м оказался подходящим местом для размещения основного оборудования теплового пункта со всеми его приборами. Площадь пола не используется вовсе, и при двухметровой ширине помещения теплопункта его площадь не превышает 8 м².

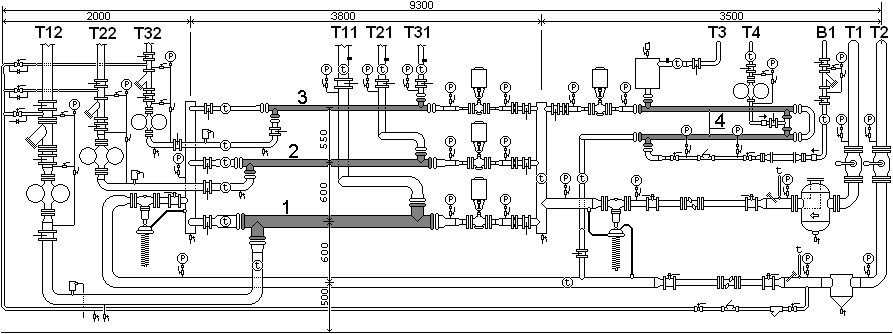

Компоновочное решение размещения оборудования крупного общественного здания с мощными системами кондиционирования воздуха, отопления и горячего водоснабжения показано на рис. 15.

Рис. 15 Компоновочное решение теплового пункта крупного общественного здания с водоподогревателем (1) системы теплоснабжения калориферов центральных кондиционеров, двумя водоподогревателями различных отопительных систем (2 и 3) и одноступенчатым водоподогревателем (4) горячего водоснабжения.

Для размещения оборудования в одной плоскости потребовалась бы плоская стена длиной 9,5 метров. Планировочной структурой здания определена возможность удобного размещения ИТП в техническом помещении площадью 24 м² (рис. 16). Пол помещения свободен, передвигаться по нему можно в любом направлении, и для обслуживания каждой детали теплового пункта нет никаких препятствий.

При необходимости еще более компактного расположения оборудования длину помещения можно было бы уменьшить на 2 метра, разместив насосы на левой стене.

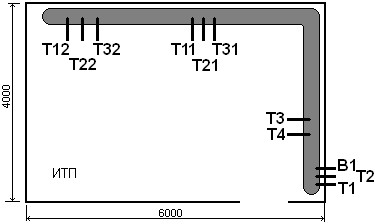

Рис. 16. Размещение оборудования на плане помещения ИТП

Тепловой пункт, размещенный даже в таком совсем небольшом помещении площадью 16 м², обслуживать удобно и безопасно.

На рис. 17 показано, каким компактным и удобным для обслуживания может быть выполнен узел приготовления теплоносителя системы отопления    22-этажного жилого дома при полузависимом присоединении системы к тепловой сети. На этом рисунке символами Т21 и Т22 обозначены подающий и обратный трубопроводы подсистемы, обогревающей верхнюю зону здания, а по трубопроводу Т11 вода поступает в нижнюю зону. Циркуляционный насос с сухим ротором, расположенный непосредственно под теплообменником, занимает незначительную часть площади теплового пункта, оставляя незанятым свободное пространство в середине помещения.

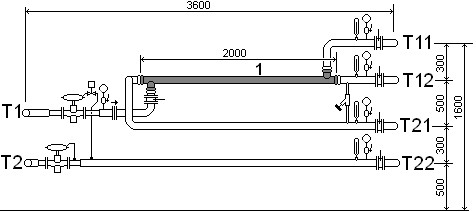

Рис. 17 Компоновка аппарата ТТАИ (1) при полузависимом присоединении системы отопления

Наиболее компактным способом размещается оборудование теплопункта, в котором теплоноситель приготавливается в теплообменных аппаратах ТТАИ, используемых в качестве регенераторов теплоты при зависимом присоединении системы отопления по схеме СРТ (рис. 18).

Рис. 18 Компоновка аппарата ТТАИ (1) при зависимом присоединении системы отопления по схеме СРТ

Теплоноситель для системы СРТ тепловой мощностью 1,6 Гкал/час приготавливается в аппарате ТТАИ 80/2000 без использования циркуляционных насосов и без затрат электроэнергии при эксплуатации. Первая подсистема обогревается теплоносителем Т11 – Т12, а вторая – теплоносителем Т21 – Т22. Площадь пола теплового пункта свободна от какого-либо оборудования, а теплообменник и все приборы контроля и регулирования легко доступны для обслуживающего персонала.

Здесь представлены лишь несколько примеров компоновочных решений тепловых пунктов или узлов приготовления теплоносителя с использованием теплообменников ТТАИ. Все оборудование размещено на стенах помещения в одной или двух плоскостях по принципу построения планшетных теплопунктов, характеризующихся наилучшими экономическими показателями.

4.2 Проектирование установок на жесткой воде

Нормативные требования к сетевой воде систем централизованного теплоснабжения по содержанию в ней солей жесткости практически исключают возможность образования накипи на той части теплообменной поверхности, которая омывается этой водой. Поэтому теплообменники систем отопления, которые заполняются и подпитываются сетевой водой, не требуют проведения специальных мер по их защите от отложения солей. Не нужно беспокоиться и о той стороне теплообменников горячего водоснабжения, которая омывается сетевой водой.

Водопроводная вода, подогревающаяся в теплообменниках ГВС, может содержать разное количество растворенных солей жесткости, способных отлагаться на нагреваемой поверхности, и потому вопросам борьбы с возможным образованием накипи в этих теплообменниках следует уделять должное внимание при проектировании тепловых пунктов.

Для предотвращения образования накипи в аппаратах ТТАИ или обеспечения ее гарантированного удаления производитель рекомендует соблюдать следующие правила:

1. Использовать эффект самоочистки. Трубки теплообменников профилированы таким образом, что при движении воды с определенной скоростью образующаяся на их поверхности накипь уносится потоком воды. Постоянно работающие циркуляционные насосы, прокачивающие определенное количество воды через вторую ступень водоподогревателя, где наиболее вероятно образование накипи, создают нужную скорость потока и не дают образоваться накипи. Поэтому не рекомендуется проектировать теплообменные установки без циркуляционных насосов.

2. Создавать условия для легкой механической очистки. Аппараты ТТАИ – разборные. Трубный пучок легко вынимается из корпуса, и внешняя поверхность теплообменных трубок становится доступной для механической очистки при любой толщине слоя накипи в отличие от внутренней поверхности, очистка которой при толстом слое накипи не всегда возможна. Поэтому теплообменные установки горячего водоснабжения, особенно водоподогреватели второй ступени, рекомендуется проектировать так, чтобы водопроводная вода проходила по межтрубной полости, а греющая вода – по трубкам теплообменника. Другими словами, это должны быть
