Пример применения теплообменных аппаратов ТТАИ (вода/вода) в жилых домах г. Серова для подготовки воды для нужд горячего водоснабжения (2019 год)

Опубликовано: 26.05.2021

Два аппарата ТТАИ установлены в двух жилых домах г. Серова (ул. Заславского 24 и ул. Ленина 166) и используются для нагрева холодной водопроводной воды для использования её в системах горячего водоснабжения многоквартирных жилых домов.

Решение о приобретении аппаратов этой марки было принято заказчиком (ООО «Управдом») в результате сравнения их характеристик с представленными на рынке пластинчатыми теплообменниками. Аппараты ТТАИ выгодно отличались от них по параметрам: вес, цена, простота монтажа, надёжность в работе, удобство и низкая стоимость обслуживания.

Характеристики установленных аппаратов ТТАИ:

Таблица 1

Характеристика

ТТАИ-19-1040

ТТАИ-19-1041

Мощность, Гкал/час

0,3253

0,0903

Греющая среда

вода

вода

Температура греющей среды на входе в аппарат, оС

70

70

Температура греющей среды на выходе из аппарата, оС

30

30

Расход греющей среды, м3/час

8,25

2,29

Нагреваемая среда

вода

вода

Температура нагреваемой среды на входе в аппарат, оС

8

8

Температура нагреваемой среды на вых. из аппарата, оС

65

65

Расход нагреваемой среды, м3/час

5,76

1,6

Длина аппарата (L), мм

3758

3786

Диаметр корпуса аппарата (d), мм

103

58

Масса аппарата, кг

25

9

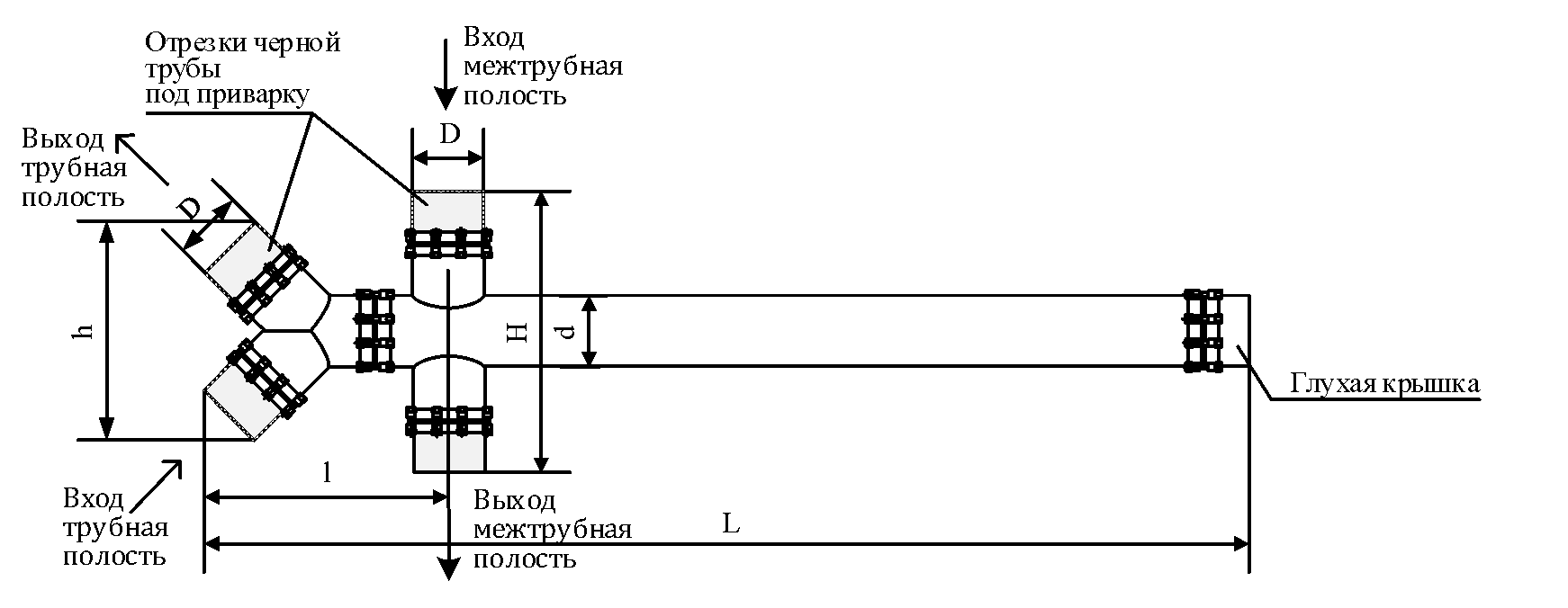

Габаритный чертеж аппаратов приведен на рисунке ниже:

Для борьбы с солеотложением использован циркуляционный насос:

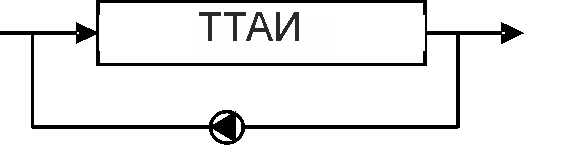

В качестве эффективного средства борьбы с солеотложением путем обеспечения постоянного протока нагреваемой среды с расходом, близким к номинальному, была использована схема рециркуляции по нагреваемой воде (см. рис).

При этом насос рециркуляции выбран таким образом, чтобы через теплообменник всегда обеспечивался номинальный расход нагреваемой воды. Этот насос может работать постоянно - современные насосы не слишком энергоемки и имеют достаточно крутую характеристику, обеспечивающую получение саморегулирующейся системы. Однако с целью экономии электроэнергии на привод насоса его работа может управляться средствами автоматики (на базе датчика протока), обеспечивающими выключение насоса в случае достижения значением расхода воды к потребителю близкой или большей величины, чем величина номинального расхода. Насос может также автоматически выключаться при прекращении прокачивания через аппарат греющей среды. Однако в этом случае, например, с помощью реле задержки, должно быть обеспечено некоторое запаздывание (в пределах одной минуты) отключения насоса рециркуляции.

Фото установленного теплообменного аппарата на одном из двух домов:

Выводы:

За период эксплуатации теплообменных аппаратов в отопительном сезоне 2019/2020 гг. было отмечено:

  • простота установки и подключения аппаратов;
  • полное соответствие характеристик аппаратов заявленным;
  • надежность работы аппаратов на всех режимах эксплуатации;
  • отсутствие выходов из строя, остановок в работе и необходимости обслуживания.

Надо отметить, что теплообменные аппараты ТТАИ имеют более высокую эффективность, многократно меньший вес и значительно более низкую стоимость по сравнению кожухотрубными аппаратами старого типа и пластинчатыми аппаратами. Документально подтвержденный срок службы аппаратов составляет 25 лет.

Подробнее о Тонкостенных Теплообменных Аппаратах Интенсифицированных (ТТАИ) можно прочитать здесь.
