Пример применения теплообменных аппаратов ТТАИ (вода/вода) на крупной котельной для подогрева воды для нужд горячего водоснабжения города (2020 год)

Опубликовано: 10.06.2021

Аппараты используются в составе первой ступени подогрева, состоящей из 4-х секций. Двумя аппаратами ТТАИ заменена первая секция, состоящая из 3-х аппаратов ПТВ. Остальные 4 секции состоят каждая из 5 аппаратов ПТВ. Проведен анализ работы аппаратов ТТАИ и их сравнение с аппаратами ПТВ.

Техническое задание на производство аппаратов ТТАИ:

Таблица 1

Характеристика

Греющая

среда

Нагреваемая среда

Полость аппарата

межтрубная

трубная

Расход воды, куб.м./час

300

200

Температура на входе в аппарат, град.С

85

10

Температура на выходе из аппарата, град.С

65

40

Максимально допустимая температура, град.С

150



Сопротивление, кг/кв.см

0,4

0,18

Теплосъем, Гкал/час

5,9694

Вес аппарата, кг

32

Сравнительные характеристик одной секции ТТАИ (устанавливаемый) и одной секции ПТВ (заменяемый):

Таблица 2

Характеристика

Размерность

ПТВ

ТТАИ

Длина секции

мм

4 080

1 095

Наружный диаметр корпуса секции

мм

325

203

Толщина стенки корпуса секции

мм

5

1,5

Диаметр трубки

мм

19

8

Толщина стенки трубки

мм

1

0,3

Материал стенки трубок



Нержавеющая сталь

Нержавеющая сталь

Число трубок в секции

шт.

108

344

Площадь поверхности секции

м2

26,3

9,5

Вес секции

кг



32

Габариты и внешний вид ПТВ и ТТАИ:

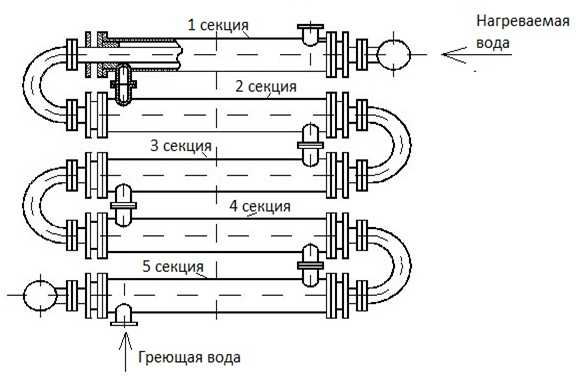

Рис. 1. Способ соединения 5-и аппаратов ПТВ (заменяемые)

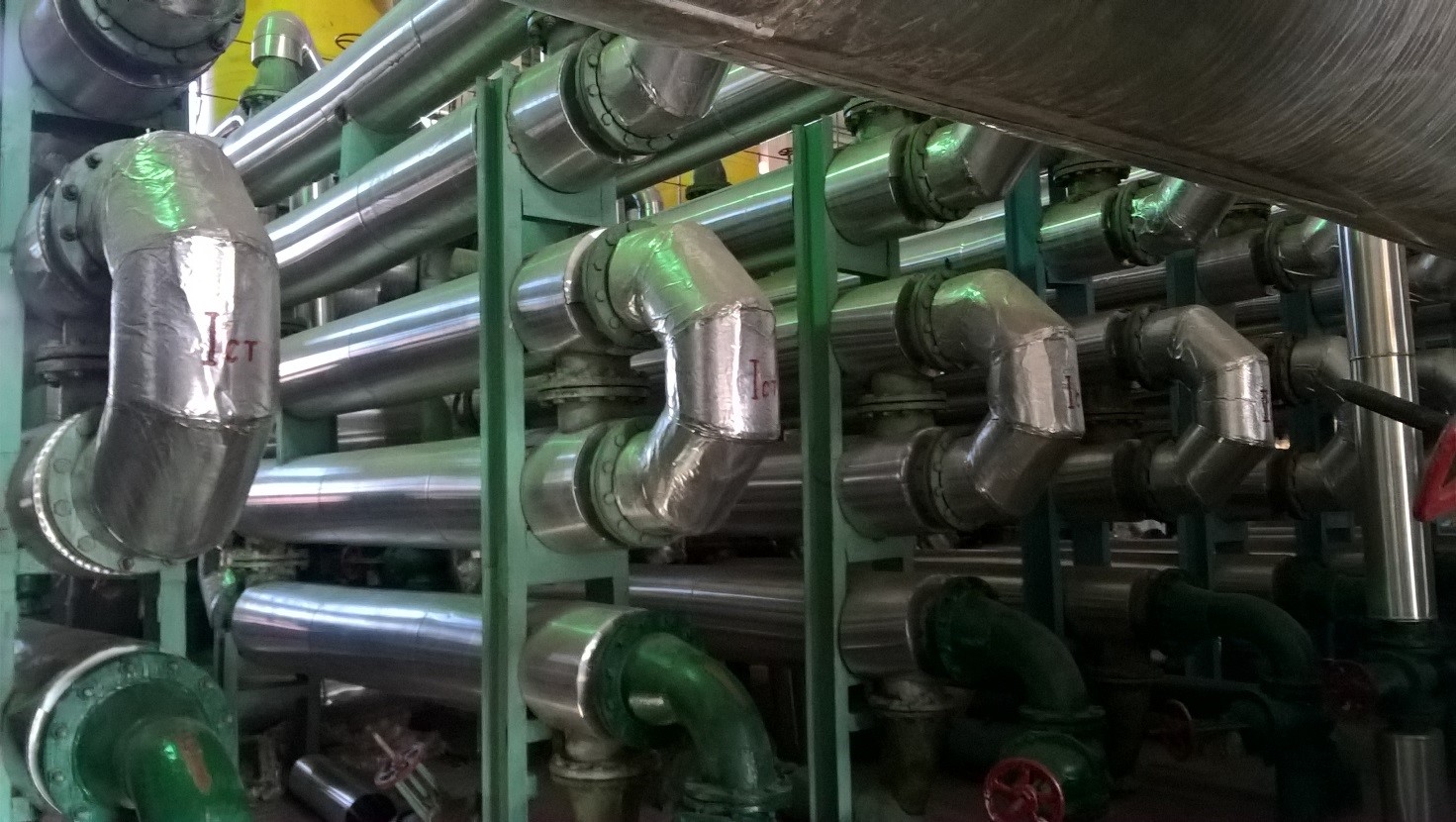

Рис.2. Аппараты, вместо одной секции которых был установлены два аппарата ТТАИ

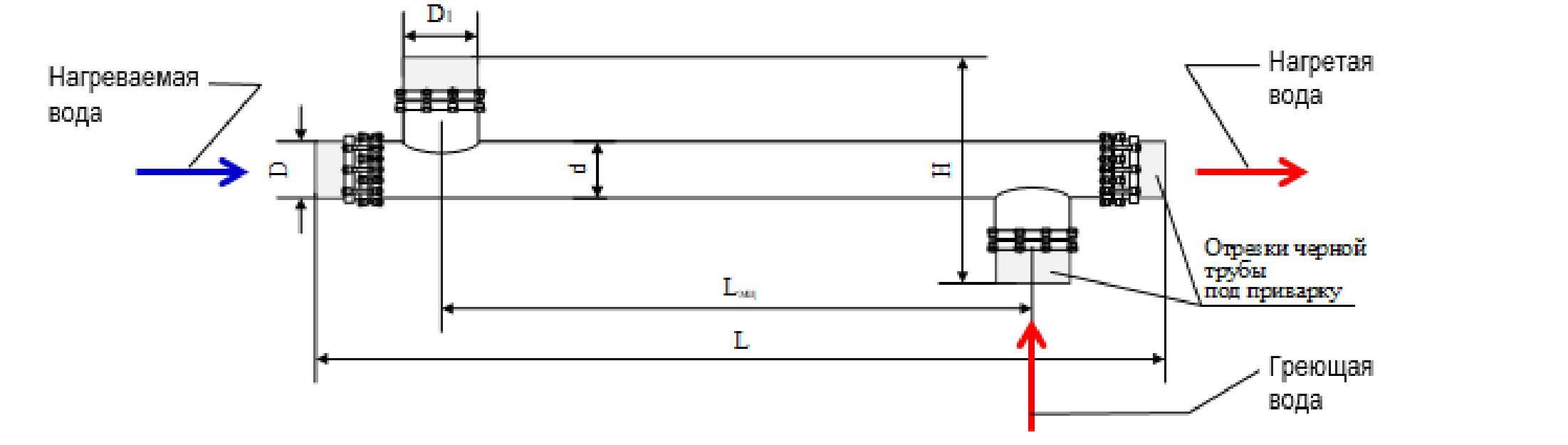

Рис. 3. Один аппарат ТТАИ (установленный)

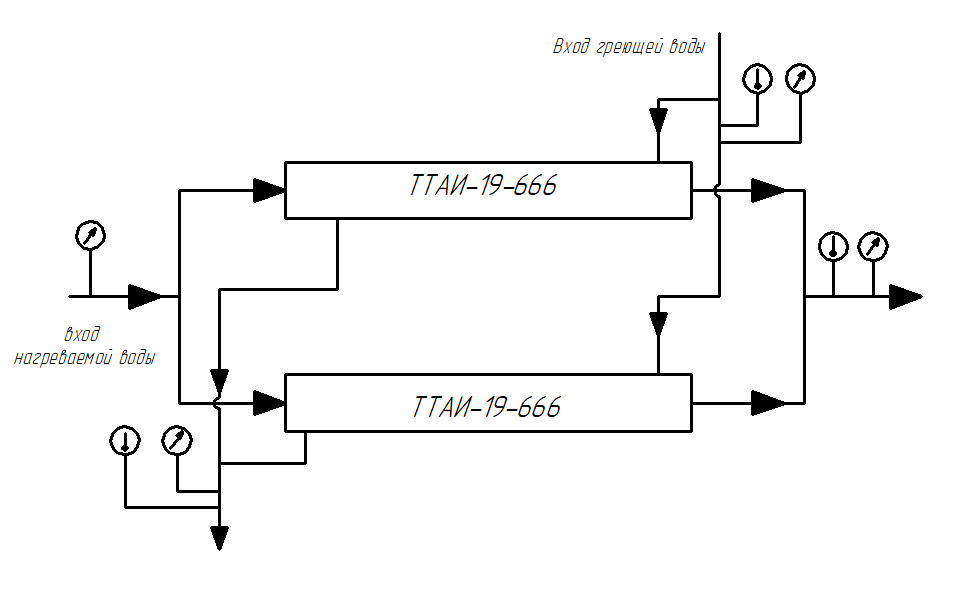

Рис.4. Схема соединений 2-х аппаратов ТТАИ, установленных вместо 3-х ПТВ

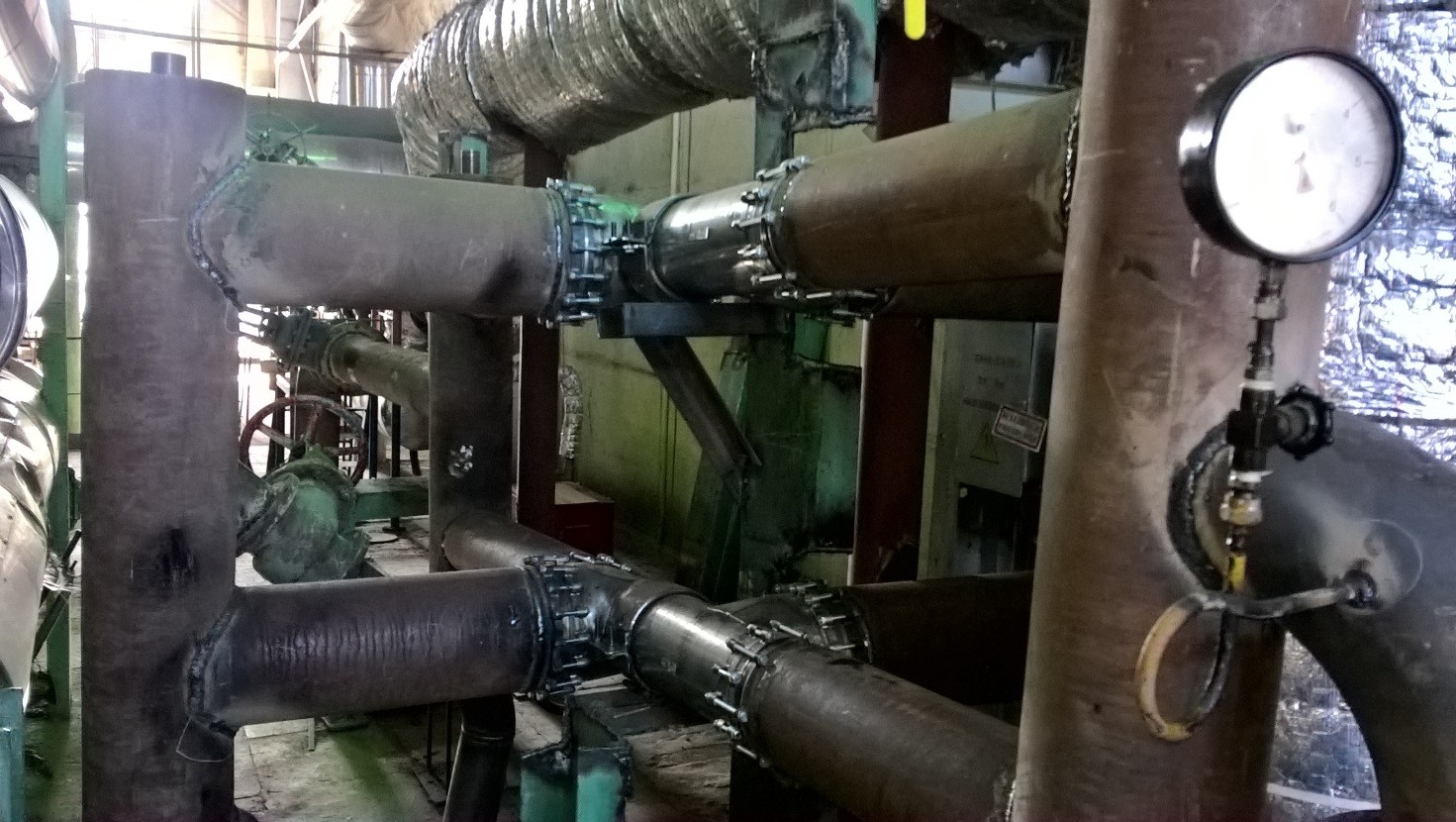

Рис.5. Установленные аппараты ТТАИ (2 шт.)

Выводы научно-экспертной организации по применению ТТАИ вместо ПТВ:

Анализ тепловой эффективности ТТАИ показал, что ТТАИ выполняет требуемые функции по замещению ПТВ-1 согласно техническому заданию. При этом поверхность теплообмена ТТАИ составляет 19 м2, а ПТВ-1 - 79 м2, т.е. величина поверхности ТТАИ примерно в 4 раза меньше, чем у выполняющего такие же функции ПТВ.

Надо отметить, что теплообменные аппараты ТТАИ имеют более высокую эффективность, многократно меньший вес и значительно более низкую стоимость по сравнению кожухотрубными аппаратами старого типа и пластинчатыми аппаратами. Документально подтвержденный срок службы аппаратов составляет 25 лет.

Подробнее о Тонкостенных Теплообменных Аппаратах Интенсифицированных (ТТАИ) можно прочитать здесь.
