Пример применения теплообменных аппаратов ТТАИ (пар/вода) на крупном металлургическом заводе для нужд горячего водоснабжения (2020 год)

Аппараты ТТАИ используются для замены кожухотрубных теплообменников старого типа, которые имеют большие габариты и вес, низкую эффективность и малую надежность.

Исходные данные для расчета аппаратов ТТАИ:

Таблица 1

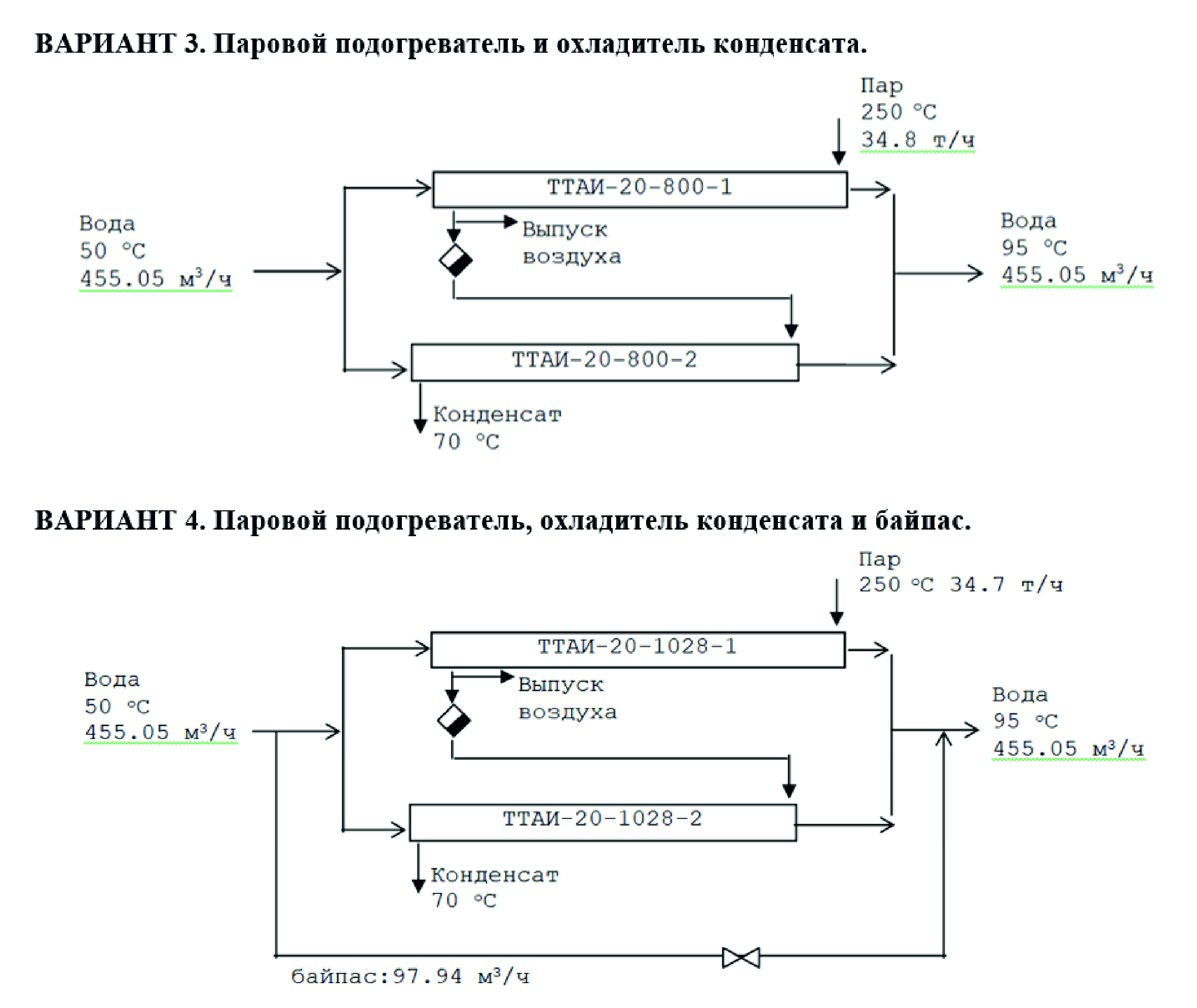

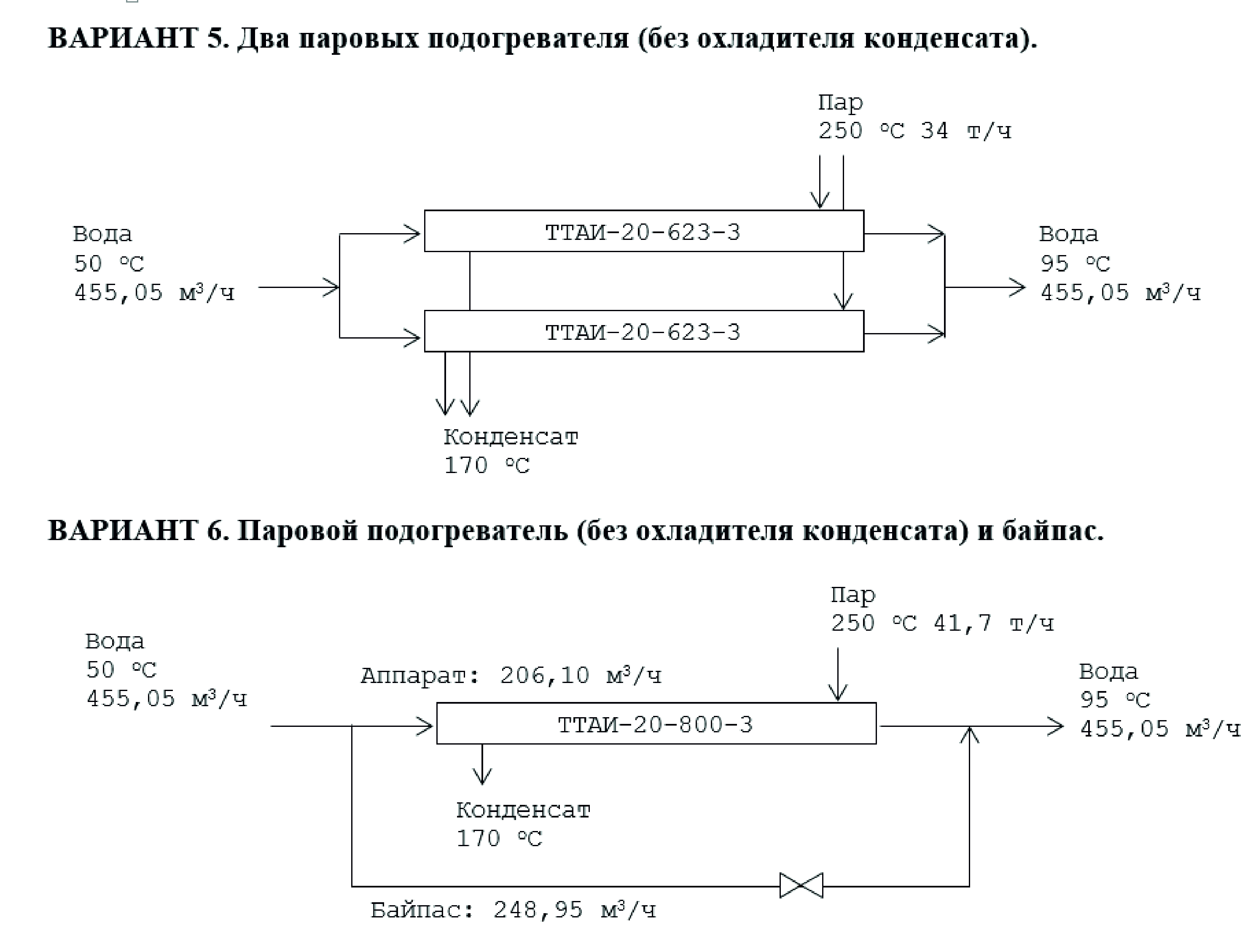

На основании исходных данных были выполнены расчёты 7-и вариантов решения поставленной задачи, которые приведены ниже.

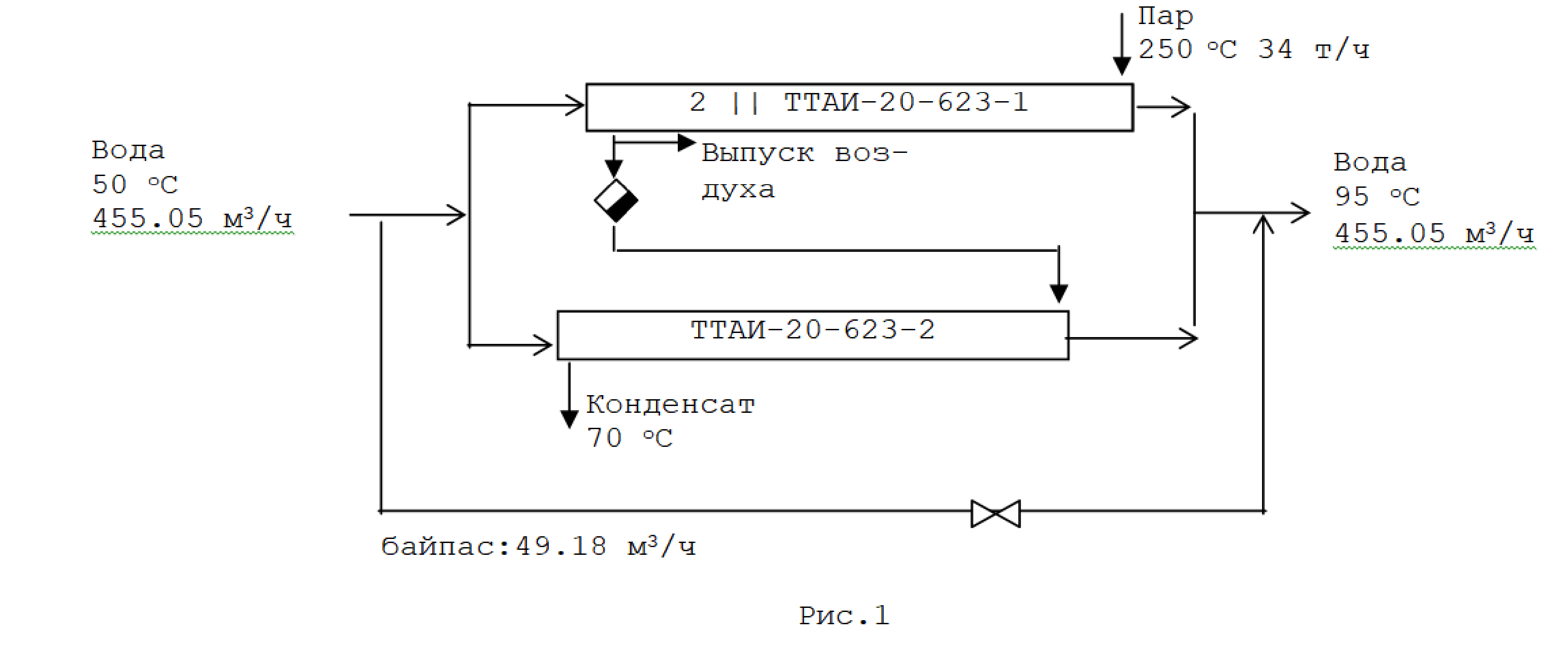

ВАРИАНТ 1. Два паровых подогревателя и охладитель конденсата.

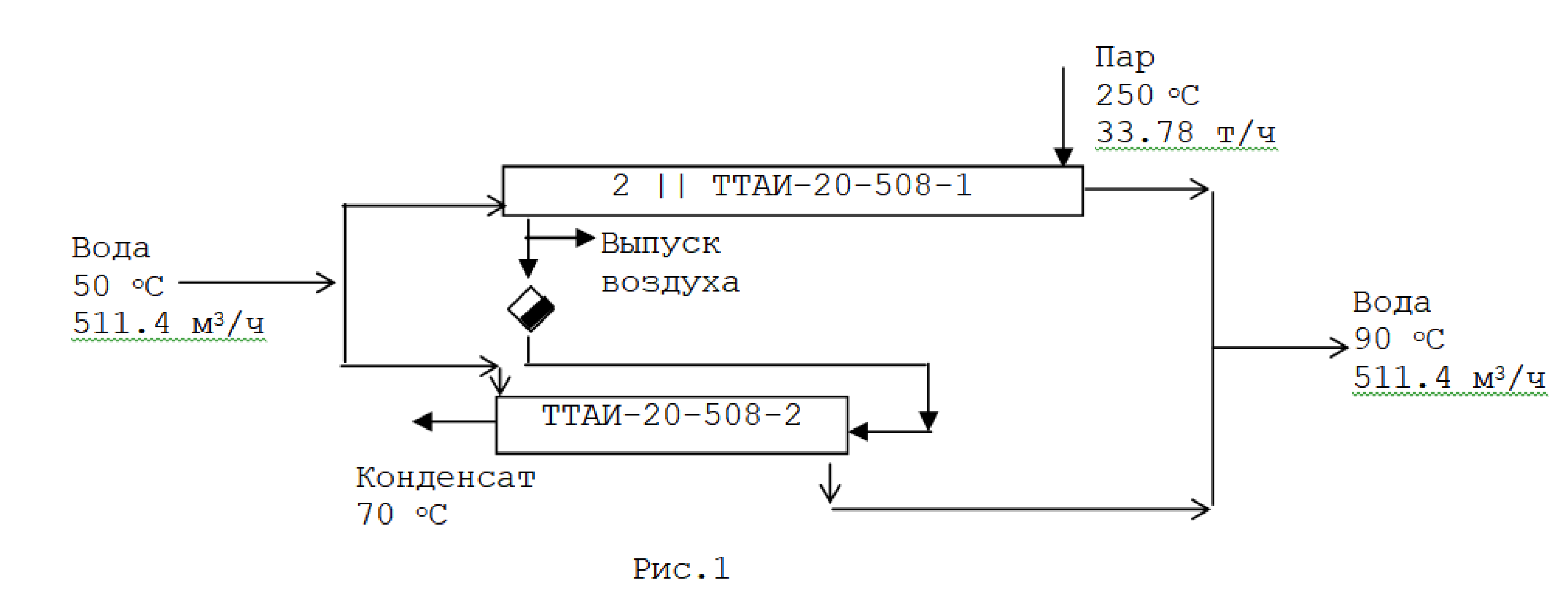

ВАРИАНТ 2. Два паровых подогревателя, охладитель конденсата и байпас.

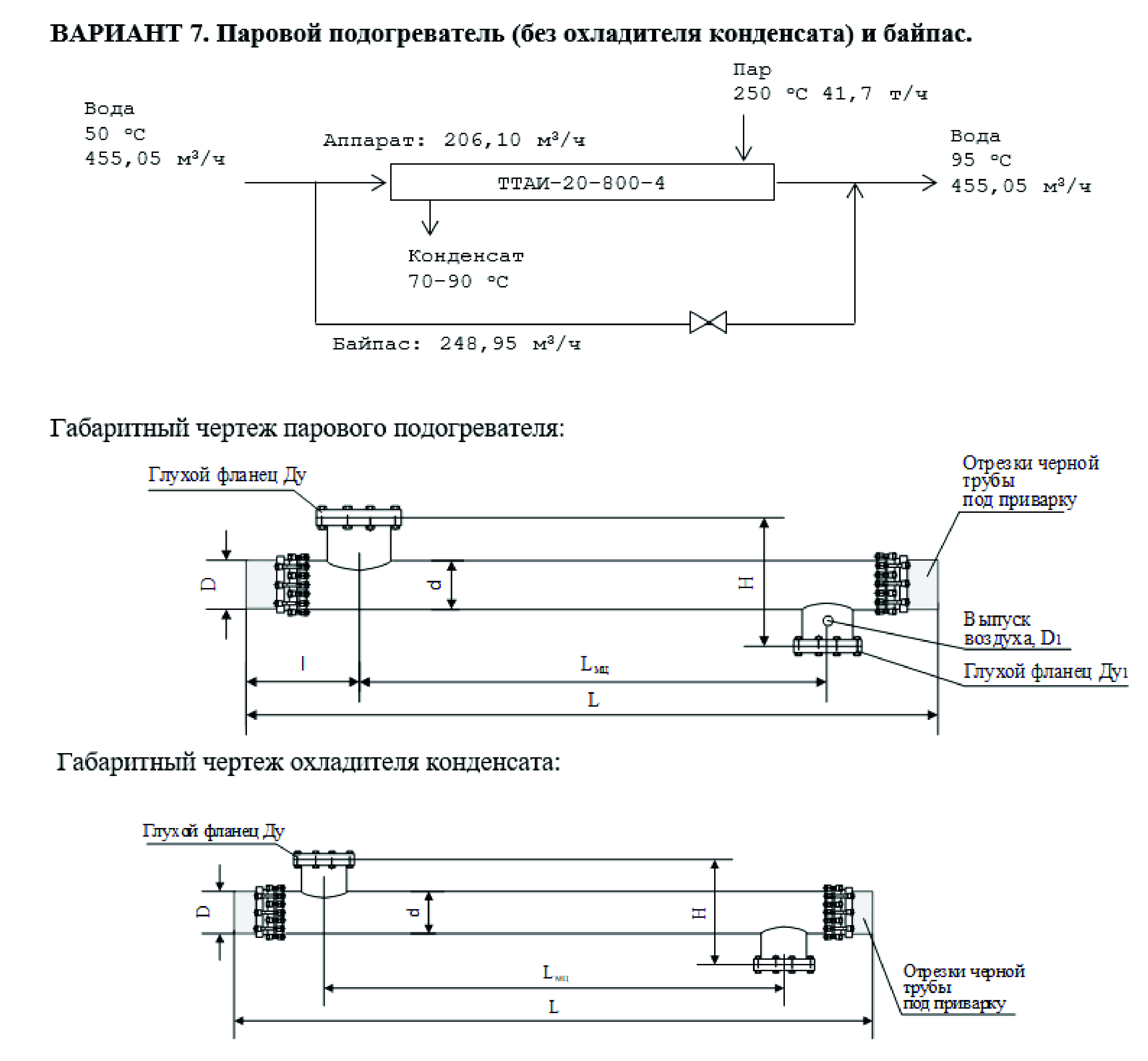

Количество, масса и размеры теплообменных аппаратов в рассмотренных вариантах приведены в Таблице ниже (обозначения размеров в Таблице, как на габаритных чертежах).

Выводы:

В настоящем материале приведены примеры реализации поставленной заказчиком задачи разными вариантами. Аппараты в приведенных вариантах отличаются габаритными размерами и, конечно, ценами. Такая инвариантность показывает широкие возможности подбора конструктивных исполнений аппаратов для наиболее полного удовлетворения пожеланий заказчика.

Надо отметить, что теплообменные аппараты ТТАИ имеют более высокую эффективность, многократно меньший вес и значительно более низкую стоимость по сравнению кожухотрубными аппаратами старого типа и пластинчатыми аппаратами. Документально подтвержденный срок службы аппаратов составляет 25 лет.

Подробнее о Тонкостенных Теплообменных Аппаратах Интенсифицированных (ТТАИ) можно прочитать здесь.
