Особенности и преимущества диспетчеризации на базе ИВК «ЭЛЕКОМ-ИНФОРМ»
В. Е. Рейнгардт, ведущий инженер-программист НПП «ЭЛЕКОМ».
Комплекс программ сбора и обработки информации коммерческого и технического учета энергоресурсов или информационно-вычислительный комплекс (далее - ИВК) "ЭЛЕКОМ-ИНФОРМ" предназначен для коммерческого и технического учета тепловой, электрической энергии, газа, воды на объектах жилищно-коммунального хозяйства и промышленных предприятий. Кроме этого, ИВК "ЭЛЕКОМ-ИНФОРМ" может использоваться для создания систем технологического контроля, пожарной и охранной сигнализации удаленных объектов.
"ЭЛЕКОМ-ИНФОРМ" обеспечивает полностью автоматизированный сбор информации от контроллеров измерительного комплекса. Характерной особенностью данного ПО является отсутствие жесткой привязки к определенному типу контроллеров. Выбор конкретных типов контроллеров, при помощи которых осуществляется сбор учетной информации, производится на этапе настройки программного обеспечения. Подобная идеология удобна для предприятий, на которых используются средства измерения различного производства, так как ИВК "ЭЛЕКОМ-ИНФОРМ" позволяет объединить разнородное оборудование в единую информационно-измерительную систему.
На дарнный момент «ЭЛЕКОМ-ИНФОРМ» способен взаимодействовать с 68 разновидностями контроллеров, выпускаемых предриятиями НПФ "Логика", ОАО "Концерн Аксион", ЗАО "Взлет", НПК "Инкотекс", НПП "Ирвис", НПО "Карат", НПФ "Крейт", НПО "Мир", Нижегородский завод имени Фрунзе, ПО "Овен", ООО "Прософт-Системы", ООО "Тайпит-ИП", НПФ "Теплоком" и ОАО "Концерн Энергомера" и т.п. При распространении в регионе новых типов контроллеров в «ЭЛЕКОМ-ИНФОРМ» вносятся соответстующие дополнения.
Программное обеспечение ИВК "ЭЛЕКОМ-ИНФОРМ" состоит из следующих компонентов:
- модуль администрирования,
- сервер сбора данных,
- модуль анализа,
- служба передачи информации в форматах макета 63002 и оперативной передачи данных,
- служба резервного копирования базы данных,
- служба коммуникаций комплекса.
Модуль администрирования предназначен для выполнения настройки комплекса. Он обеспечивает ведение нормативной и справочной информации, сервисное обслуживание результатов учета энергоресурсов, контроль работоспособности программных и аппаратных компонентов комплекса, регистрацию пользователей и назначение им прав доступа к информации, удаленное администрирование серверов сбора данных и модулей анализа. Таким образом, модуль администрирования обеспечивает централизованное управление работой всего комплекса. Это особенно актуально в современных условиях, так как серверы сбора данных, модули анализа и службы, как правило, территориально разнесены.
Сервер сбора данных выполняет функции контейнера для модулей сбора данных. Модули сбора данных предназначены для поддержки временного расписания опроса контроллеров измерительного комплекса, сбора измерительной информации и формирования базы данных с результатами измерений. Модули сбора данных обеспечивают обмен с контроллерами по любым существующим каналам связи. Количество одновременно работающих модулей сбора данных в составе сервера сбора данных ничем не ограничено. Каждый модуль сбора данных работает с контроллерами одного конкретного производителя, заданного на этапе настройки комплекса, что позволяет максимально оптимизировать процесс сбора измерительной информации. Кроме этого, каждый модуль сбора данных обрабатывает только закрепленный за ним, на этапе настройки системы, объем информации, что позволяет максимально оптимизировать процесс предварительной обработки полученной информации и формирования базы данных с результатами измерений. Модули сбора данных осуществляют сбор информации от контроллеров измерительного комплекса в реальном масштабе времени.
Модуль анализа предназначен для визуализации и интерпретации результатов работы измерительного комплекса. Отображение информации осуществляется по мере поступления данных от модулей сбора данных в виде таблиц, графиков изменения значений параметров учета и графических мнемосхем. Модуль анализа обеспечивает возможность вывода всей учетной информации на устройства печати в виде ведомостей, графиков и отчетов, в том числе и свободно определяемых пользователем на этапе настройки системы. Кроме этого, модуль анализа обеспечивает экспорт всех отчетных данных в файлы PDF, HTML, TXT, CSV, MHT, EXCEL, RTF и файлы образов BMP, EMF, WMF, GIF, JPEG, PNG и TIFF. Модуль анализа предоставляет информацию только в объеме, который был определен при назначении прав доступа пользователя к информации базы данных. Доступ к информации базы данных ИВК "ЭЛЕКОМ-ИНФОРМ" является авторизованным, то есть право просмотра информации имеет только зарегистрированный пользователь, в том числе удаленный клиент. При запуске модуля анализа производится обязательный запрос имени пользователя и его пароля доступа к данным. Только в случае правильного ввода указанных параметров, модуль анализа получает из базы данных заданный профиль настройки и начинает свою работу. Помимо авторизованного доступа к информации, при работе модуля анализа реализована возможность оперативного переключения между базами данных различных предприятий, о чем более подробно будет рассказано далее.
Служба передачи предназначена для передачи результатов учета серверам корпоративной системы коммерческого учета энергоресурсов. Передача информации осуществляется один раз в сутки по электронной почте в виде макетов 63002 и один раз в час в режиме оперативной передачи данных. Служба передачи информации устанавливается на произвольном компьютере локальной вычислительной сети технологического объекта и работает в автоматическом режиме.
Служба резервного копирования базы данных комплекса предназначена для ежесуточного архивирования текущего состояния базы данных ИВК "ЭЛЕКОМ-ИНФОРМ". Служба устанавливается на произвольном компьютере локальной вычислительной сети технологического объекта и работает в автоматическом режиме. В процессе работы служба резервного копирования создает архивные копии базы данных комплекса с предопределенными именами.
Служба коммуникаций комплекса обеспечивает предоставление результатов учета энергоресурсов удаленным модулям анализа (удаленным клиентам) через Интернет. Функциональность удаленных модулей анализа ничем не отличается от функциональности модулей анализа, предназначенных для работы в локальных вычислительных сетях.
Описанная выше структура ИВК "ЭЛЕКОМ-ИНФОРМ" обеспечивает его масштабируемость:
- Весь комплекс может быть установлен на одном персональном компьютере;
- Приложения комплекса могут быть установлены на рабочих станциях локальной вычислительной сети технологического объекта;
- Комплекс обеспечивает возможность работы в глобальных вычислительных сетях и Интернет.
Возможные схемы построения информационно-измерительных систем на базе ИВК "ЭЛЕКОМ-ИНФОРМ" приведены ниже.

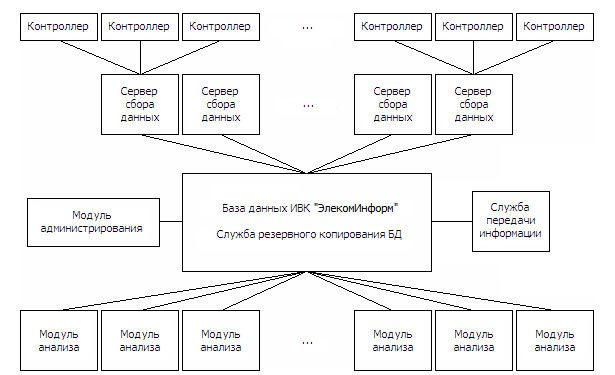

ИВК "ЭЛЕКОМ-ИНФОРМ" разрабатывался исходя из принципа полной автоматизации локального технологического объекта, имеющего локальную вычислительную сеть:

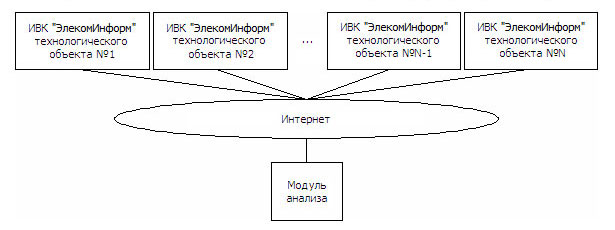

Для контролирующих организаций предусмотрена возможность объединения ИВК "ЭЛЕКОМ-ИНФОРМ" различных технологических объектов в глобальную информационную систему:
При такой схеме построения информационной системы должен использоваться режим оперативного переключения между технологическими объектами, встроенный в модуль анализа. Совместная обработка информации различных технологических объектов должна производиться при помощи режима экспорта отчетных данных ИВК "ЭЛЕКОМ-ИНФОРМ" и средств MicrosoftOffice.

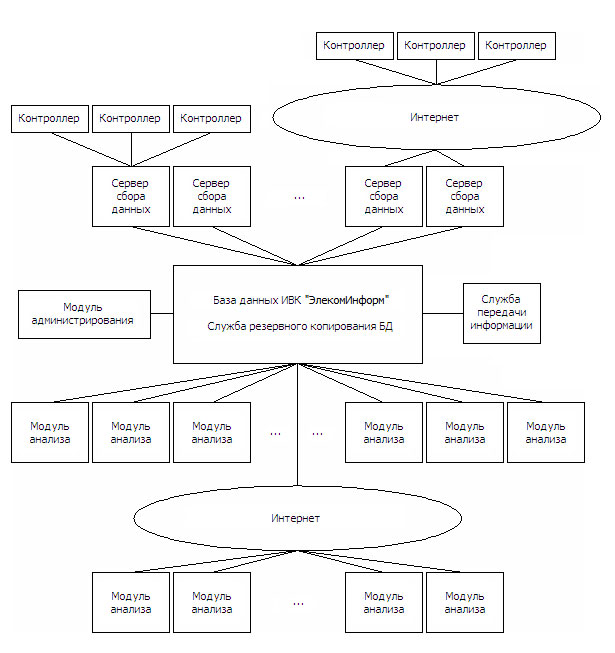

Для технологических объектов, имеющих выход в Интернет, реализован режим удаленного сбора и предоставления информации:
При такой схеме построения информационной системы возможна совместная обработка и интерпретация учетных данных различных технологических объектов средствами ИВК "ЭЛЕКОМ-ИНФОРМ".
На основании вышеизложенного можно сказать, что ИВК "ЭЛЕКОМ-ИНФОРМ" является эффективным средством построения информационно-измерительных систем для коммерческого и технического учета тепловой, электрической энергии, газа, воды на объектах жилищно-коммунального хозяйства и промышленных предприятий. Информация комплекса может использоваться всеми подразделениями технологического объекта, начиная с оперативно-диспетчерского персонала и заканчивая персоналом производственно-технических отделов. Комплекс представляет собой фундамент для построения АСУ предприятий, в том числе ЖКХ, так как выполняет сбор всей необходимой информации от контроллеров измерительного комплекса и ее интерпретацию, а наличие службы обработки запросов и интерфейса создания мнемосхем обеспечивает возможность разработки нестандартных клиентских приложений и графических мнемосхем, предназначенных для расширенной трактовки полученной информации с учетом специфики каждого конкретного технологического объекта.
Более чем 20-летний опыт, сертифицированные услуги, качество ИСО 9001, авторизованный сервис и рекомендации самых уважаемых клиентов дают возможность предприятию «ЭЛЕКОМ» предлагать новые решения для ЖКХ с оптимальным соотношением цена/качество.
