Эффективные решения в области энергосбережения для муниципальной сферы

А.В.Неплохов, директор ООО НПП "ЭЛЕКОМ" г. Екатеринбург

Сегодня муниципальная сфера немыслима без энергосбережения. Это касается как объектов жилищно-коммунального хозяйства, так и объектов социальной сферы. Широкое внедрение энергосберегающих мероприятий связано с необходимостью снижения финансовой нагрузки на бюджеты муниципальных образований и "карманы" граждан. В настоящее время мы являемся свидетелями разработки и воплощения в жизнь программ энергосбережения, включающих в себя самые разнообразные технические, экономические и организационные решения. В большей своей части, такие решения требуют значительных финансовых затрат для их реализации. Существенная доля этих затрат ложится на плечи муниципальных бюджетов. Поэтому, сегодня в период роста объема решаемых в рамках программ энергосбережения задач, особенно актуально стоят вопросы оптимизации технико-экономических решений.

В этой статье мы рассмотрим некоторые варианты эффективных решений в области энергосбережения.

Учет тепловой энергии

Всем известно, что в основе энергосберегающих мероприятий в области теплоснабжения объектов лежит достоверный учет тепловой энергии. Не являясь способом снижения теплопотребления, на практике установка приборов учета позволяет получить ощутимый экономический эффект на уровне 25…30 %. Это связано с завышением энергоснабжающими организациями расчетных значений тепловых нагрузок, списанием на потребителей дополнительных расходов, а также несоотвествием фактического теплопотребления объектов проектным нагрузкам

Для получения максимальной эффективности необходимо обеспечение минимального уровня начальных затрат на установку средств учета, а также снижение эксплуатационных затрат, связанных с метрологической поверкой и ремонтом оборудования. Другими словами, минимальная стоимость средств учета должна сопровождаться максимальной их надежностью.

Наилучшим образом вышеуказанным требованиям соответствует теплосчетчик СПТ942К, в состав которого входят: тепловычислитель СПТ942 - 1 шт.; термометры платиновые КТПТР-05 - до 4 шт.; преобразователи избыточного давления КРТ - до 4 шт.; расходомеры электромагнитные ЭРСВ110 - до 6 шт.
Рассматриваемый теплосчетчик обладает следующими во многом уникальными эксплуатационными характеристиками:

• полная энергонезависимость тепловычислителя . Тепловычислитель имеет автономное питание от встроенной литиевой батареи, что положительно сказывается на надежности работы всего теплосчетчика в целом;
• использование полнопроходных электромагнитных расходомеров . Это позволяет исключить вносимое гидравлического сопротивления в тракт измерения расхода, что особенно важно при измерении расходов в системах теплоснабжения, не имеющих запаса по перепаду давления;
• низкая стоимость . Стоимость комплекта оборудования находится на одном уровне со стоимостью теплосчетчиков, построенных на базе механических крыльчатых или турбинных расходомеров. При этом в расходомерах отсутствуют механические движущиеся быстроизнашивающиеся части, которые отрицательно влияют как на надежность их работы, так и на метрологические характеристики;
• большой межповерочный интервал - 4 года . Наличие длительного межповерочного интервала снижает эксплуатационные затраты, связанные с метрологической поверкой оборудования;
• высокая надежность (гарантия до 5 лет) . Высокая надежность - это экономия средств на ремонт оборудования.

Таким образом, при построении узлов учета на базе теплосчетчика СПТ942К можно достигать максимальной экономической эффективности от установки узлов регулирования и учета тепловой энергии.

Учет природного газа

Сегодня большинство узлов учета природного газа, отвечающих в полной мере требованиям Правил учета газа (выполнение измерения расхода газа в рабочих условиях и в условиях, приведенным к стандартным) имеют высокую стоимость. Из-за этого потребитель газа испытывает затруднения с их установкой, а значит и с осуществлением корректных расчетов с газоснабжающей организацией.

Однако, в настоящее время имеется комплект оборудования для учета природного газа, который с одной стороны полностью соответствует действующим Правилам, а с другой стороны лишен вышеуказанного недостатка, т.е. имеет приемлемую для большинства потребителей стоимость. Состав такого комплекта следующий: корректор СПГ741 - 1 шт.; термометр платиновый ТПТ-15-2 - 1…2 шт.; преобразователь давления КРТ - 1…5 шт.; расходомер турбинный СГ16М - 1…2 шт.

Рассматриваемый комплект обладает следующими достоинствами :

• полная энергонезависимость . Корректор имеет автономное питание от встроенной литиевой батареи и, в случае использования в составе комплекта малопотребляющих преобразователей давления, весь узел учета газа является полностью энергонезависимым, что положительно сказывается на надежность его работы в целом;
• низкая стоимость . Стоимость комплекта в 2 раза ниже аналогичных предложений, имеющихся сегодня на рынке, что делает его доступным для большинства потребителей;
• длительный межповерочный интервал - до 4 лет .
• высокая надежность (гарантия до 5 лет) .

Вышеописанный комплект позволяет потребителям газа не только безупречно правильно организовать учет, за счет установки узла регулирования, но и затратить на решение этой задачи минимально возможное количество денежных средств.

Учет сточных вод

Задача учета сточных вод является во многих случаях проблемотичной. Как правило, требуется организация учета сточных вод в открытых каналах, лотках или безнапорных трубопроводах. Часто встает задача решения этого вопроса на современном техническом уровне. Однако, есть прекрасный недорогой вариант реализации такой схемы учета на базе акустического расходомера ЭХО-Р-01 . На сегодняш-ний день это, практически, единственный прибор, который позволяет решить указанную проблему на хорошем техническом уровне.

Варианты применения расходомера для определения расхода в открытых каналах шириной до 4-х и глубиной до 3-х метров, оборудован-ных стандартными измерительными лотками, и безнапорных трубопроводах диаметром от 0,1 до 3,0 метров показаны на рисунке.

Основные достоинства расходомера ЭХО-Р-01 : возможность измерения расхода и уровня сточных вод в открытых каналах, лотках и безнапорных трубопроводах; низкая стоимость; высокая надежность; простота установки. Применение описанного прибора позволяет не только технически грамотно решить задачу учета сточных вод, но и значительно снизать затраты на решение вопроса.

Автоматическое регулирование теплопотребления

Значительного повышения эффективности использования тепловой энергии можно достичь за счет использования систем автоматического регулирования теплопотребления, применение которых позволяет потребителю : снизить потребление тепловой энергии в среднем на 30% ; исключить превышение температуры обратной воды; обеспечить комфортные условия внутри здания; самостоятельно выбирать и корректировать режимы теплоснабжения здания. На рисунках приведены схемы построения систем автоматического регулирования теплопотребления на нужды отопления (схема А) и вентиляции (схема Б).

В состав системы входят: регулятор электронный ТРМ32 (1), клапан запорно-регулирующий КЗР (2), насос циркуляционный ЦВЦ (3), датчик температуры воды ТМТ-1-3 (4), датчик температуры наружного воздуха ТМТ-4-2 (5), фильтр воды ФМФ (6). Система позволяет: под-держивать температуру теплоносителя в контуре системы отопления в зависимости от температуры наружного воздуха по заданному отопительному графику; корректировать отопительный график по желанию потребителя; выполнять снижение температурного графика в нерабочее время; осуществлять защиту от завышения температуры обратной воды. Кроме того, т.к. регулятор ТРМ32 двухканальный, возможно построение на одном регуляторе одновременно систем автоматического регулирования для контуров отопления и горячего водоснабжения.

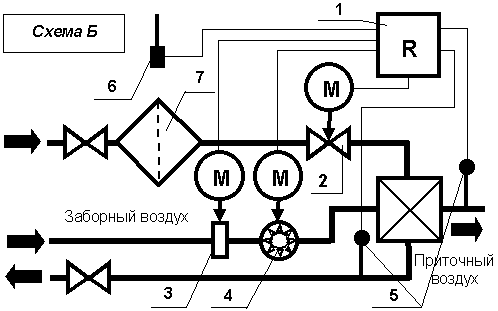

В состав системы входят: регулятор электронный ТРМ33 (1), клапан запорно-регулирующий КЗР (2), жалюзи (3), вентилятор (4), датчик температуры ТМТ-1-3 (5), датчик температуры наружного воздуха ТМТ-4-2 (6), фильтр воды ФМФ (7). Система обеспечивает: прогрев калорифера при запуске; управление работой вентилятора и жалюзи; поддержание температуры приточного воздуха; защиту от завышения температуры обратной воды и калорифера от замораживания; работу в дежурном и летнем режимах.

Рассмотренные системы за счет использования недорогих и, в то же время, обеспечивающих функциональную полноту компонентов позволяют получать максимальный экономический эффект от их применения.

ООО НПП "ЭЛЕКОМ" оказывает широкий набор услуг от энергетических обследований объектов до проектирования, поставки, установки узлов регулирования и эксплуатации самого разнообразного оборудования для решения задач в области энергосбережения и эффективного энергопользования.

Квалифицированные специалисты предприятия всегда готовы ответить на любые интересующие Вас вопросы.
