С 1 июля 2019 года начинаются продажи ультразвукового расходомера сточных вод ЭХО-Р-03!
Уважаемые Клиенты!
С 1 июля 2019 года начинаются продажи ультразвукового расходомера сточных вод ЭХО-Р-03 (взамен ЭХО-Р-02), позволяющего организовать автоматический учет сточных вод в открытых каналах и безнапорных трубопроводах.
Расходомеры выпускаются в трех исполнениях:
• ЭХО-Р-03-1 – для измерений объемного расхода и суммарного объема в водоводе прямоугольного, U-образного или круглого сечения при свободном истечении потока; включает в себя преобразователь передающий измерительный ППИ-1 и акустический преобразователь АП-11 или АП-13 (взамен ЭХО-Р-02);
• ЭХО-Р-03-2 – для измерений объемного расхода и суммарного объема в двух водоводах прямоугольного, U-образного или круглого сечения одновременно (двухканальный) при свободном истечении потока; включает в себя преобразователь передающий измерительный ППИ-2 и два акустических преобразователя АП-11 или АП-13, устанавливаемых на разных водоводах;
• ЭХО-Р-03-3 – для измерений объемного расхода и суммарного объема в безнапорных каналах прямоугольной формы, оборудованных измерительными лотками или водосливами при свободном и затопленном истечении потока (двухлучевой); включает в себя преобразователь передающий измерительный ППИ-3 и два акустических преобразователя АП-11 или АП-13 для измерения уровня в одном водоводе перед измерительным лотком и после него.

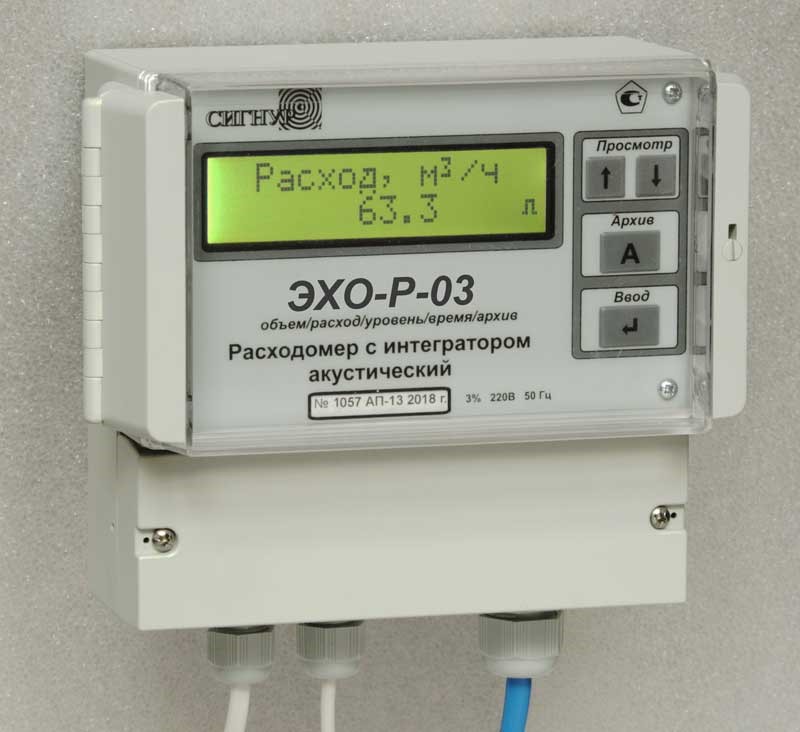

Рисунок 1 – преобразователь передающий измерительный ППИ-1

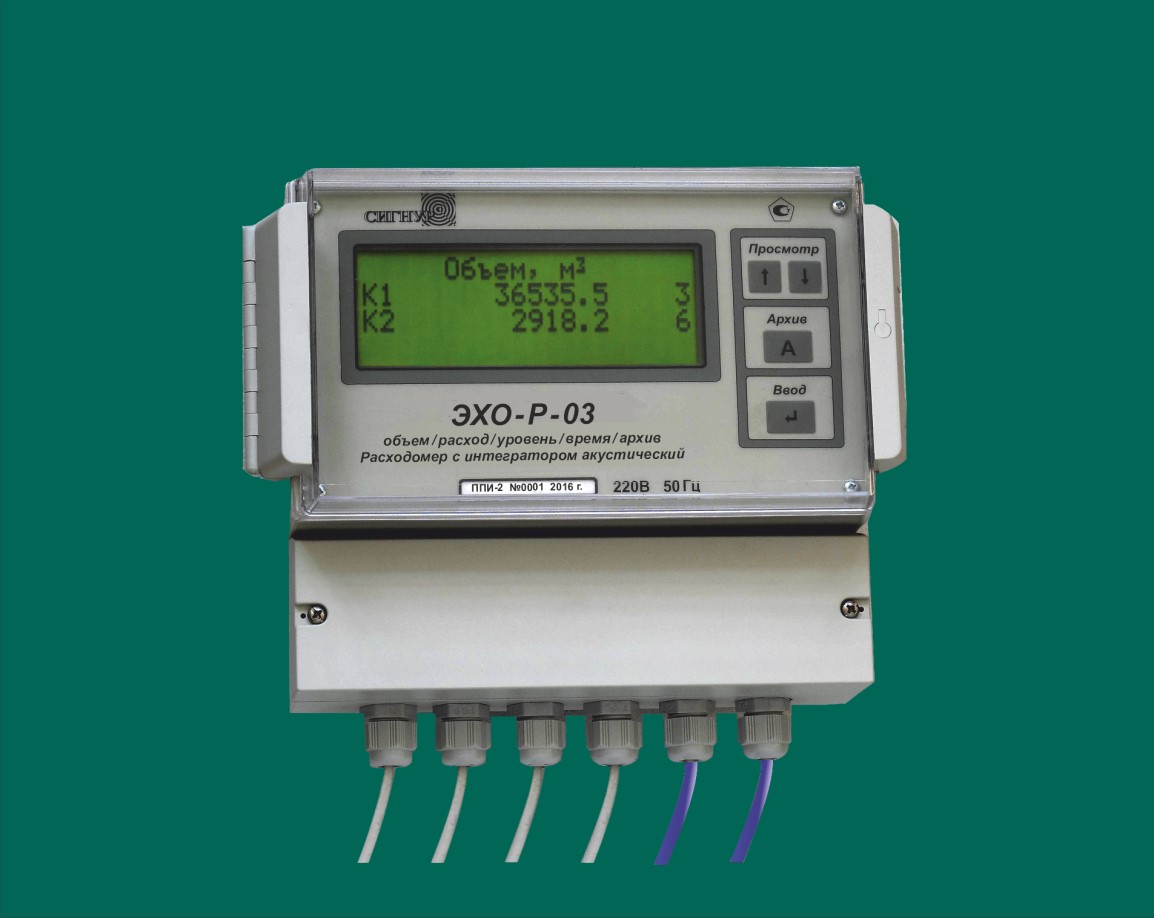

Рисунок 2 – преобразователь передающий измерительный ППИ-2
Рисунок 3 – преобразователь передающий измерительный ППИ-3

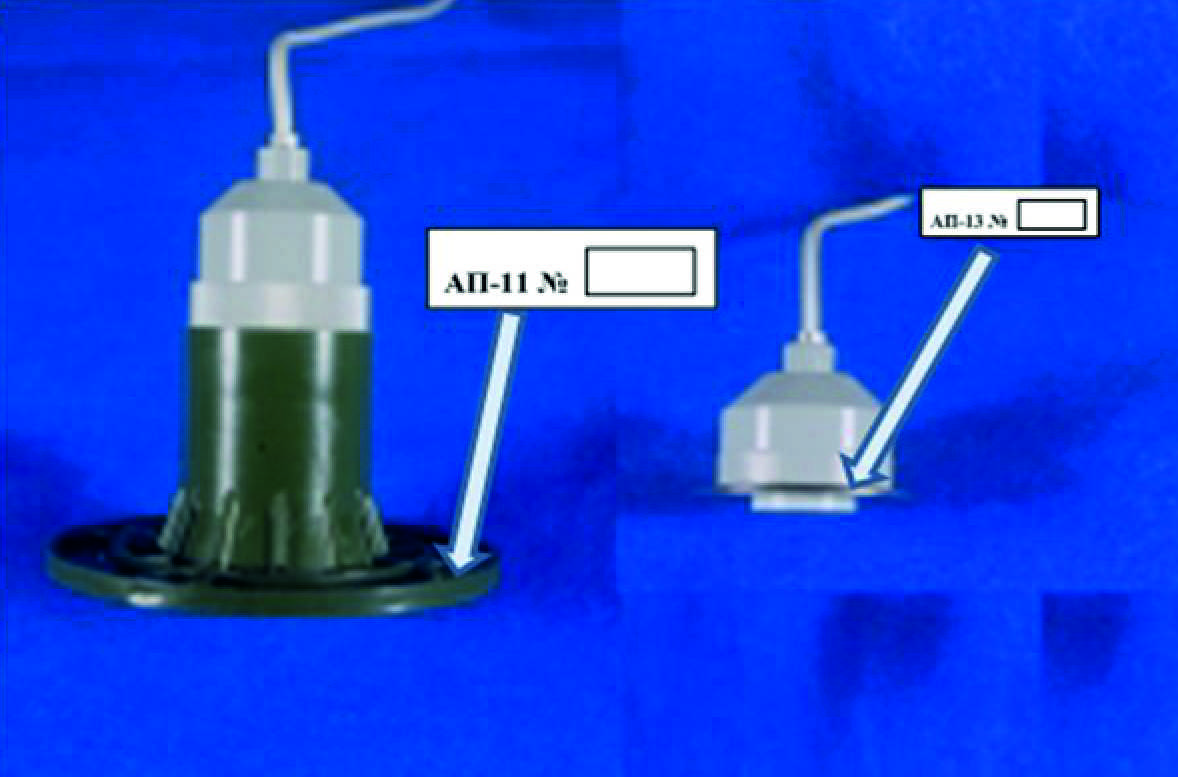

Рисунок 4 – акустические преобразователи АП-11(слева) и АП-13 с маркировочными табличками
Расходомер ЭХО-Р-03 имеет дополнительный выходной сигнал 0-5, 0-20, 4-20 мА постоянного тока, который служит для индикации мгновенного значения расхода, возможность вывода информации на компьютер через встроенный интерфейс RS-232 или RS-485, а также релейные уставки сигнализации уровня заполнения водовода.
При измерении расхода в открытых каналах акустический преобразователь устанавливается над лотком, при измерении расхода в безнапорных трубопроводах - помещается в специальный звуковод и соединяется кабелем длиной до 200 м с электронным блоком, который устанавливается в отапливаемом помещении.
| Наименование характеристики | Значение |
| Параметры электрического питания: -напряжение переменного тока, В -частота переменного тока, Гц | 220 (+22,-33) 50±1 |
| Потребляемая мощность, В·А, не более | 10 |
| Питание от сети постоянного тока напряжением, В | 12 (+14, -2) |
| Потребляемая мощность, Вт, не более | 6 |
| Диапазон температуры контролируемой среды, ºС | от 0 до +50 |
| Габаритные размеры, мм, не более: -ППИ-1 (В*Ш*Д) -ППИ-2 или ППИ-3 (В*Ш*Д) -АП- 11 (диаметр*В) -АП- 13 (диаметр*В) | 105*190*190 115*239*210 Ø205*200 Ø110*89 |
| Масса, кг, не более: -ППИ-1 -ППИ-2 -АП- 11 -АП- 13 | 1,5 3 1,1 1 |
| Условия эксплуатации: диапазон температуры окружающего воздуха, ºС: -для ППИ-1, ППИ-2, ППИ-3 -для АП-11и АП-13 | от -20 до +50 от -30 до +50 |
| Степень защиты от воздействия окружающей среды: для ППИ-1, ППИ-2, ППИ-3 для АП-11и АП-13 | IР 65 IР 67 |
| Среднее время наработки на отказ, ч, не менее | 67000 |
| Средний срок службы, лет, не менее | 6 |
Ждем Ваших заказов! +7(343)385-13-39, opo@elecom-ural.ru
