Принцип работы
Счетчик тепловой энергии Теплоучет-1 является микропроцессорным устройством с автономным питанием. Тепловой счетчик измеряет объем теплоносителя, температуру в подающем и обратном трубопроводах и вычисляет количество тепловой энергии с учетом места установки; накапливает, хранит и показывает измеренную, справочную и служебную информацию.

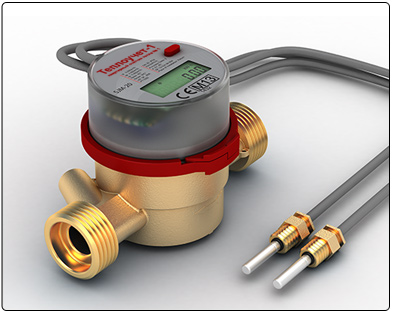

Счетчик отопления для квартиры Теплоучет-1 состоит из измерительной капсулы с тепловычислителем, комплекта термопреобразователей температуры (КТС) и проточной латунной части. На верхней крышке тепловычислителя расположены ЖК-дисплей и кнопка управления просмотром данных.
Принцип работы теплосчетчика состоит в измерении количества и температур теплоносителя на подающем и обратном трубопроводах и последующем определении количества теплоты, объема и других параметров теплоносителя путем обработки результатов измерений тепловычислителем.
Счетчик учета тепла состоит из корпуса с входным и выходным патрубками, измерительной вставки, и тепловычислителя, герметично отделенного от внутренней полости корпуса. В измерительную вставку вмонтирована гильза для установки термопреобразователя сопротивления. Внутри измерительной вставки установлена крыльчатка. Многоструйная конструкция измерительной вставки обеспечивает равномерное распределение потока на лопасти крыльчатки. Сигналы от вставки, измеряющей количество теплоносителя, и термопреобразователей сопротивления, измеряющих температуру теплоносителя в подающем и обратном трубопроводах, поступают на тепловычислитель, который производит вычисление количества теплоты, объема теплоносителя, разности температур в подающем и обратном трубопроводах.
Квартирный Теплосчетчик Теплоучет -1 выпускается в КОМПАКТ (совмещенный) и СПЛИТ (раздельный) исполнении:
Счётчик модификации СПЛИТ комбинированного исполнения включает в себя две независимые части: измерительный патрон и установочный EAS-элемент (проточная часть). При первой установке счётчика на трубопровод сначала монтируется EAS-элемент, в который затем устанавливается измерительный патрон (конструктивно соединённые вычислитель и расходомер). При последующем снятии счётчика (для проведения периодической поверки или замены) изымается только патрон, в то время как EAS-элемент постоянно остаётся смонтированным открытым или скрытым в стене способом.
Модификация КОМПАКТ теплосчетчика не содержит отдельного EAS-элемента, что уменьшает высоту счётчика. Такой счётчик имеет минимально возможные размеры, что позволяет смонтировать его в ограниченном пространстве.
ПРЕИМУЩЕСТВА СЧЕТЧИКОВ ТЕПЛА ТЕПЛОУЧЕТ-1
Габаритные размеры:
- компактные габаритные размеры по принципу счетчика воды, позволяют монтировать Теплоучет-1 в самых стесненных условиях и узких коллекторах.
Европейские стандарты качества:
- приборы изготовлены по европейским стандартам "EN 1434"
Дистанционное считывание показаний:
- M-Bus интерфейс в стандартной комплектации
Низкий риск засорения:
- счетчик повышенной износостойкости с крыльчаткой особой формы, подходит как нельзя лучше для использования в РФ.
Устойчив к магнитным полям:
- благодаря новейшим технологиям устойчив к воздействию магнитного поля.
Литиевая батарея повышенной емкости:
- автономный элемент питания повышенной емкости. До 10 лет непрерывной работы.
Удобство в использовании:
- дисплей поворачивается на 350 градусов, что позволяет снять показания в любом положении счетчика.
Оптимальная цена:
- собственное российское производство позволяет предложить клиенту выгодные условия.
Гарантия:
- расширенная гарантия 5 лет от производственных дефектов.
Ждем Ваших заказов: (343)385-13-39, opo@elecom-ural.ru
