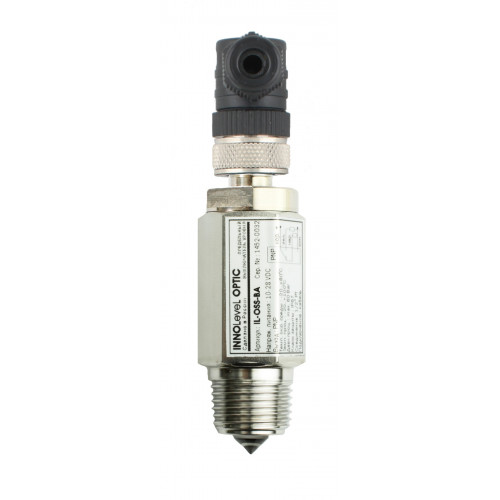

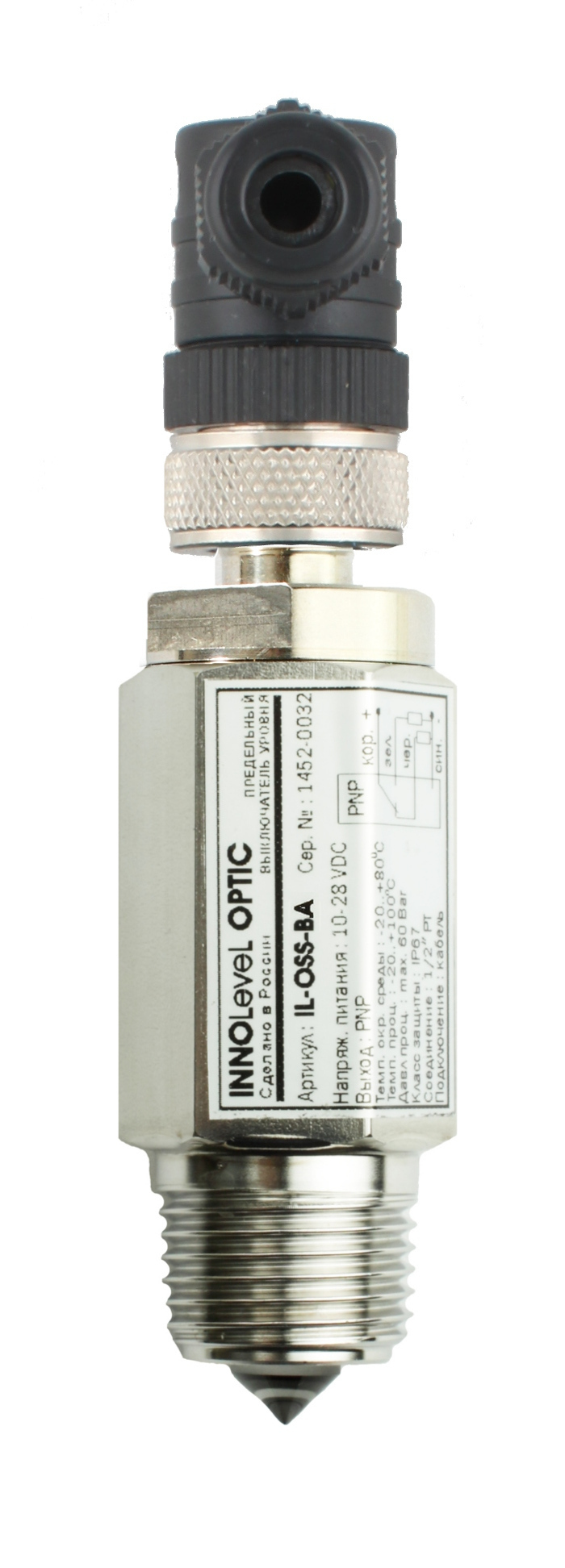

Оптический контактный датчик уровня жидкостей в корпусе из нерж. стали
Оптический контактный датчик уровня жидкостей в корпусе из нерж. стали, -20 +100 С, Pmax=60 bar, 10-28 VDC, IP67, соединение- резьба 1/2" PF (цилиндрическая), выход PNP NO+NC, разъем M12x4 pin
Оптический сигнализатор уровня INNOLEVEL OPTIC используется для контроля уровня жидких сред. Материалы контактной части — стекло и нержавеющая сталь — позволяют применять датчики для водных и спиртовых растворов, в пищевом производстве, в ЖКХ.
Принцип работы оптического контактного датчика
В оптическом датчике уровня использован принцип полного отражения в призме. Излучатель формирует луч света, а приёмник анализирует интенсивность его отражения и выдает соответствующий выходной сигнал. В случае, если контактная часть датчика окружена воздухом, внутри стеклянного конуса происходит преломление луча таким образом, что создаётся полное отражение. Отражённый свет поступает в приемник. В случае, если контактная часть датчика окружена жидкостью, на отражение луча оказывает влияние коэффициент преломления жидкости. Фактически весь свет проникнет через конус датчика, не поступая в приемник.
Особенности оптического контактного датчика INNOLEVEL
- Выходной сигнал PNP
- Датчик имеет защиту от короткого замыкания
- Ограничения: Датчик не рассчитан на работу в растворах, содержащих клеящие вещества и взвеси, в вязких жидкостях, в некоторых эмульсиях и жидкостях с содержанием жира.
