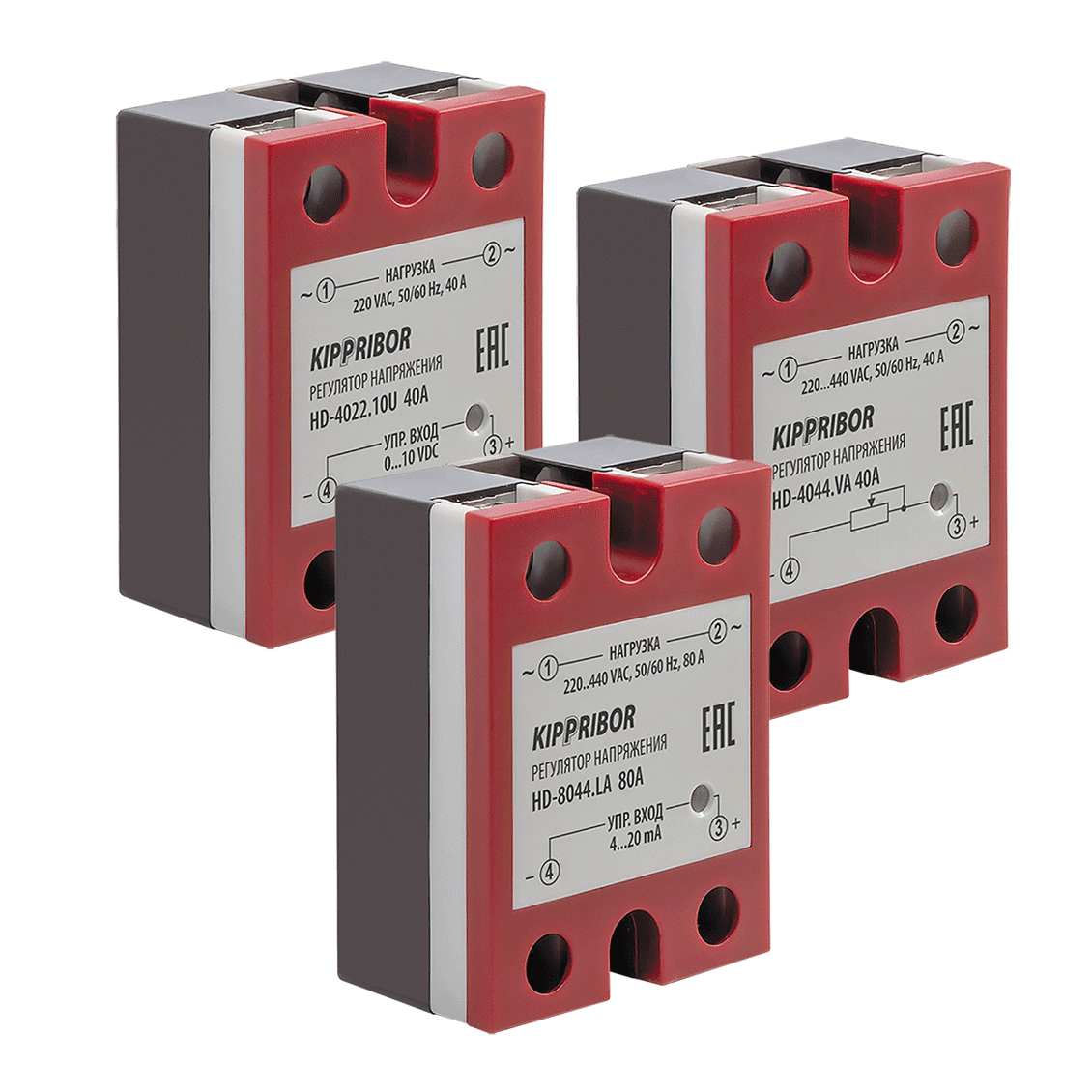

Регуляторы KIPPRIBOR серии HD: HD-xx44.VA [M02], HD-xx22.10U [M02] и HD-xx44.LA [M02]

<p>HD-xx44.LA, HD-xx44.VA, HD-xx22.10U относятся к категории регуляторов напряжения. Изготовлены в стандартном корпусе нового образца. Предназначены для непрерывного регулирования напряжения нагрузки в цепях переменного тока до 80 А. Применяются для простого регулирования напряжения нагрузки резистивного типа в диапазоне от 10 В до номинального напряжения питания. Регулирование осуществляется пропорционально величине управляющего сигнала. В числе типовых примеров применения регуляторов можно привести следующие: регулирование мощности нагревательных элементов, регулирование напряжения питания ламп накаливания для изменения уровня освещенности.</p> <p><strong>Особенности коммутации нагрузки для регуляторов серии HD-xx44.LA, HD-xx44.VA, HD-xx22.10U</strong></p> <p>Максимальный коммутируемый ток:</p> <ul> <li>Серии HD-xx44.VA, HD-xx22.10U до 40 А.</li> <li>Серия HD-xx44.LA до 80 А.</li> </ul> <p>Рекомендуемый ток резистивной нагрузки:</p> <ul> <li>Серии HD-xx44.VA , HD-xx22.10U до 30 А.</li> <li>Серия HD-xx44.LA до 60 А.</li> </ul> <p>Управляющий сигнал:</p> <ul> <li>Серия HD-xx44.VA- потенциометр 470/560 кОм при Uном 220 VAC/380 VAC.</li> <li>Серия HD-xx22.10U- унифицированный сигнал напряжения 0&hellip;10 В.</li> <li>Серия HD-xx44.LA- унифицированный токовый сигнал 4&hellip;20 мА.</li> </ul> <p>Диапазон регулирования напряжения питания нагрузки:</p> <ul> <li>Серия HD-xx44.VA &ndash; 10&hellip;440 VAC.</li> <li>Серия HD-xx22.10U- 10&hellip;220 VAC.</li> <li>Серия HD-xx44.LA - 10&hellip;440 VAC.</li> </ul> <p><strong>ВНИМАНИЕ! Если значение коммутируемого тока &ge; 5 А, то использование радиатора охлаждения строго обязательно!А также При работе регуляторов в режимах, сопровождающихся нагревом основания свыше 40&deg;С необходимо применение <span 473="" href="http://kippribor.ru/?id=473" target="_blank" data-pjax="0">радиаторов охлаждения</span>.</strong></p> <h3>Рекомендуемые токи нагрузки регуляторов серий HD-xx44.VA[M02], HD-xx22.10U[M02] и HD-xx44.LA[M02]</h3> <div class="table-base__wrapper"><table class="table-base"> <tbody> <tr> <td class="td-header" rowspan="2" style="text-align: center;" data-firstcell="1">Модификация Регулятора</td> <td class="td-header" style="text-align: center;">Рекомендуемый предельный ток нагрузки</td> <td class="td-header" style="text-align: center;" data-lastcell="1">Максимально допустимый ток нагрузки</td> </tr> <tr> <td class="td-header" colspan="2" style="text-align: center;" data-lastcell="1">Резистивная нагрузка</td> </tr> <tr> <td class="td-header" colspan="3" style="text-align: center;" data-lastcell="1" data-firstcell="1">HD-хх44.VA[M02]</td> </tr> <tr> <td style="text-align: center;" data-firstcell="1">HD-1044.VA [M02]</td> <td style="text-align: center;">8 А</td> <td style="text-align: center;" data-lastcell="1">10 А</td> </tr> <tr> <td style="text-align: center;" data-firstcell="1">HD-2544.VA [M02]</td> <td style="text-align: center;">19 А</td> <td style="text-align: center;" data-lastcell="1">25 А</td> </tr> <tr> <td style="text-align: center;" data-firstcell="1">HD-4044.VA [M02]</td> <td style="text-align: center;">30 А</td> <td style="text-align: center;" data-lastcell="1">40 А</td> </tr> <tr> <td class="td-header" colspan="3" style="text-align: center;" data-lastcell="1" data-firstcell="1">HD-хх22.10U [M02]</td> </tr> <tr> <td style="text-align: center;" data-firstcell="1">HD-1022.10U [M02]</td> <td style="text-align: center;">8 А</td> <td style="text-align: center;" data-lastcell="1">10 А</td> </tr> <tr> <td style="text-align: center;" data-firstcell="1">HD-2522.10U [M02]</td> <td style="text-align: center;">19 А</td> <td style="text-align: center;" data-lastcell="1">25 А</td> </tr> <tr> <td style="text-align: center;" data-firstcell="1">HD-4022.10U [M02]</td> <td style="text-align: center;">30 А</td> <td style="text-align: center;" data-lastcell="1">40 А</td> </tr> <tr> <td class="td-header" colspan="3" style="text-align: center;" data-lastcell="1" data-firstcell="1">HD-хх44.LA [M02]</td> </tr> <tr> <td style="text-align: center;" data-firstcell="1">HD-1044.LA [M02]</td> <td style="text-align: center;">8 А</td> <td style="text-align: center;" data-lastcell="1">10 А</td> </tr> <tr> <td style="text-align: center;" data-firstcell="1">HD-2544.LA [M02]</td> <td style="text-align: center;">19 А</td> <td style="text-align: center;" data-lastcell="1">25 А</td> </tr> <tr> <td style="text-align: center;" data-firstcell="1">HD-4044.LA [M02]</td> <td style="text-align: center;">30 А</td> <td style="text-align: center;" data-lastcell="1">40 А</td> </tr> <tr> <td style="text-align: center;" data-firstcell="1">HD-6044.LA [M02]</td> <td style="text-align: center;">45 А</td> <td style="text-align: center;" data-lastcell="1">60 А</td> </tr> <tr> <td style="text-align: center;" data-firstcell="1">HD-8044.LA [M02]</td> <td style="text-align: center;">60 А</td> <td style="text-align: center;" data-lastcell="1">80 А</td> </tr> </tbody> </table></div> <h3>Конструктивные особенности регуляторов серий HD-xx44.LA, HD-xx44.VA, HD-xx22.10U</h3> <ul> <li>Обновленный дизайн корпуса с устойчивой к истиранию маркировкой.</li> <li>Удобная крышка контактов защищает от случайного прикосновения к токоведущим частям регулятора.</li> <li>Современная элементная база и высококачественные силовые ключи обеспечивают надежную и безотказную работу устройства.</li> <li>Гальваническая развязка обеспечивает отсутствие электрических связей между входной и выходной цепью регулятора (кроме HD-xx44.VA).</li> <li>Применение в качестве материала основания медного сплава позволяет повысить эффективность отвода тепла от силового ключа регулятора.</li> <li>Регулятор и крышка выполнены в корпусе из материала, обладающего высокой прочностью и устойчивостью к деформациям. Повышенная теплостойкость материалов корпуса, а также заполнение компаундом внутренних элементов регулятора обеспечивают целостность устройства при возникновении аварийных ситуаций.</li> </ul> <p><strong>Внимание! Более дешевые материалы, используемые для изготовления корпуса, не могут обеспечит его целостность при коротком замыкании</strong>.</p> <p><strong>ВНИМАНИЕ!</strong> Серия HD-xx44.VA не имеет гальванической развязки между управляющей и выходной цепями.</p>

* – Рекомендуемая модель резистора СП4-2Ма 1

Условия эксплуатации регуляторов серий HD-xx44.VA, HD-xx22.10U и HD-xx25.LA (согласно ГОСТ 15150)
