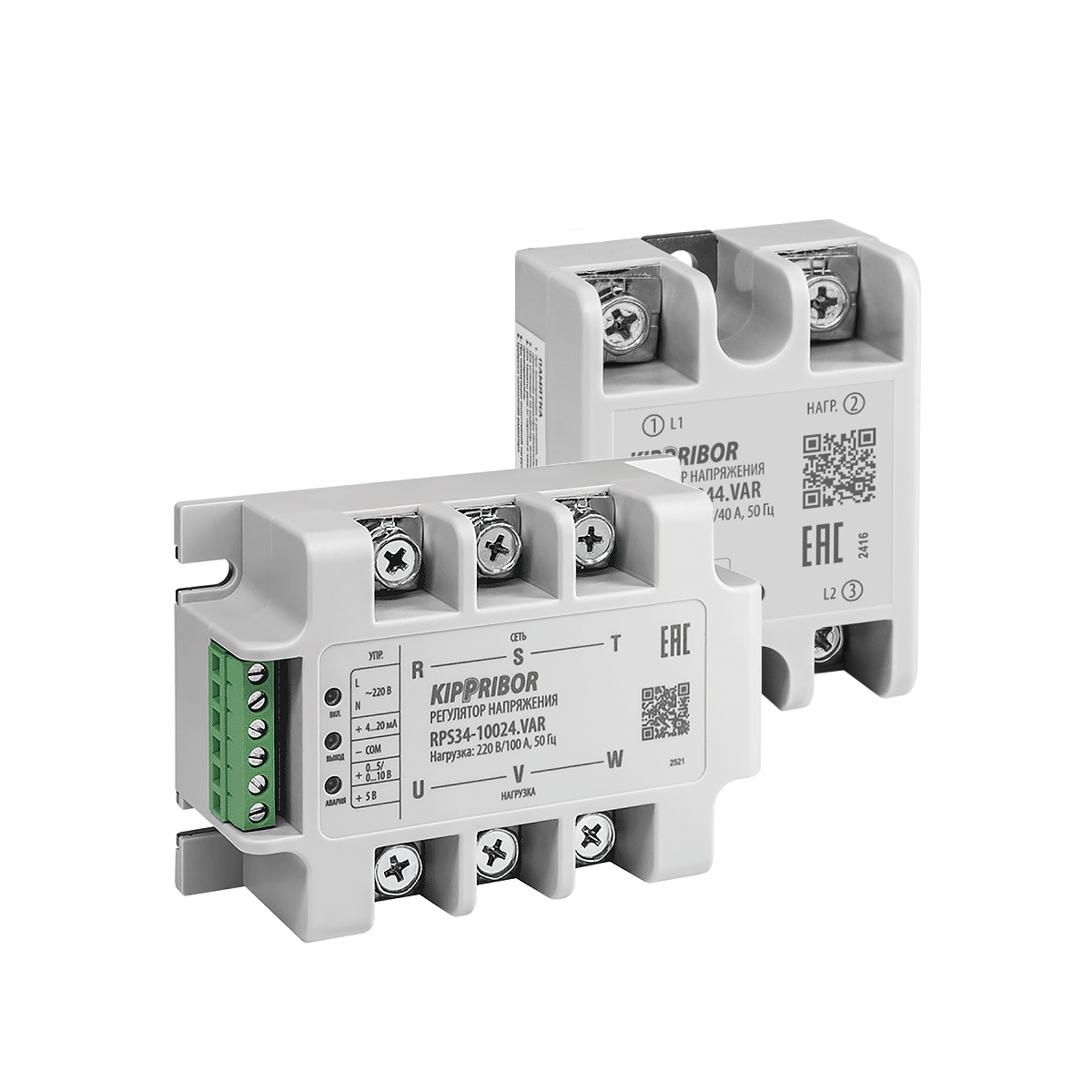

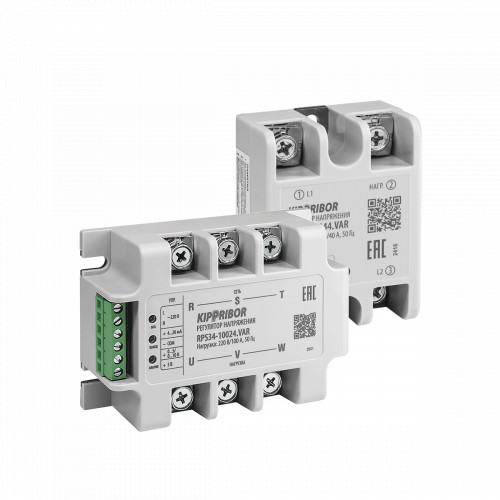

Входные цепи
| Тип управляющего сигнала | |
| Ток | 4…20 мА (входное сопротивление ≤250 Ом) |
| Напряжение | 0…5 В / 0…10 В (входное сопротивление ≥10 кОм) |
| Сопротивление | потенциометр 10 кОм / 1 Вт |
| Дополнительное питание | |
| RPS12 | ~12 В, 0,1 А |
| RPS33, RPS34 | ~220 В, 0,01 А |
Выходные цепи
|
| RPS12 | RPS33, RPS34 |
| Номинальный ток регулятора | 6 – 75 А* | 15 – 110 А* |
| Тип выходных силовых элементов | Симистор (модификации 6…48 А); Тиристор (модификации 60 / 75 А) | Симистор (модификации 15 / 24 А); Тиристор (модификации 45…110 А) |
| Тип питающей сети | Однофазная | Трехфазная |
| Род тока питающей сети | Переменный | Переменный |
| Номинальная частота питающей сети | 50 Гц | 50 Гц |
| Метод регулирования | Фазовое управление симистором/тиристором | Фазовое управление симистором/тиристором |
| Минимальный коммутируемый ток | 0,1 А | 0,1 А |
| Максимальное напряжение питающей сети | ~440 В | ~440 В |
| Номинальное напряжение питания нагрузки | ~48…380 В | ~220 / 380 В |
| Допустимое отклонение выходного напряжения | ± ~5 В | ± ~5 В |
| Максимальное пиковое напряжение | ~800 В (модификации 6…48 А); ~1600 В (модификации 60 / 75 А) | ~800 В(модификации 15 / 24 А); ~1600 В(модификации 45…110 А) |
| Ток утечки в закрытом состоянии | ≤ 10 мА | ≤ 10 мА |
| Электрическая прочность изоляции | ~2000 В | ~2000 В |
| Сопротивление изоляции | 100 МОм (="500 В) | 100 МОм (=500 В) |
*в зависимости от модификации
Модификации и номинальные токи
| Модификация регулятора | Модификация радиатора KIPPRIBOR серии PTP | Номинальный ток регулятора | Максимальная мощность нагрузки |
| RPS12-1044.VAR | PTP052 | 6 А | 2,3 кВт |
| RPS12-1544.VAR | PTP052 | 9 А | 3,4 кВт |
| RPS12-2044.VAR | PTP052 | 12 А | 4,5 кВт |
| RPS12-2544.VAR | PTP052 | 15 А | 5,6 кВт |
| RPS12-3044.VAR | PTP052 | 18 А | 6,8 кВт |
| RPS12-4044.VAR | PTP060 | 24 А | 9,0 кВт |
| RPS12-6044.VAR | PTP061.1 | 36 А | 13,5 кВт |
| RPS12-8044.VAR | PTP062.1 | 48 А | 18,0 кВт |
| RPS12-10044.VAR | PTP063.1 | 60 А | 22,5 кВт |
| RPS12-12544.VAR | PTP063.1 | 75 А | 28,5 кВт |
| RPS34-2524.VAR, RPS33-2544.VAR | PTP034 | 15 А | 9,8 кВт |
| RPS34-4024.VAR, RPS33-4044.VAR | PTP036 | 24 А | 16 кВт |
| RPS34-7524.VAR, RPS33-7544.VAR | PTP037 | 45 А | 29 кВт |
| RPS34-10024.VAR, RPS33-10044.VAR | PTP038 | 60 А | 38 кВт |
| RPS34-12524.VAR, RPS33-12544.VAR | PTP039 | 75 А | 48 кВт |
| RPS34-15024.VAR, RPS33-15044.VAR | PTP038 с вентилятором KIPPRIBOR VENT-12038.220VAC.5MSHB | 90 А | 58 кВт |
| RPS34-18024.VAR, RPS33-18044.VAR | PTP038 с вентилятором KIPPRIBOR VENT-12038.220VAC.5MSHB | 110 А | 72 кВт |
Условия эксплуатации
| Рабочий диапазон температур окружающей среды | -20…+50 °С |
| Температура хранения и транспортировки | -25…+85 °С |
| Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) | 20…90 % |
Общие сведения
|
| RPS12 | RPS33, RPS34 |
| Класс защиты корпуса | IP20 | IP20 |
| Срок гарантийного обслуживания | 12 месяцев | 12 месяцев |
| Материал основания | Алюминиевый сплав (модификации 10…80 А); Медный сплав (модификации 100…125 А) | Алюминиевый сплав (модификации 25…40 А); Медный сплав (модификации 75…180 А) |
| Охлаждение | Воздушное | Воздушное |
| Встроенные защиты | RC-цепь защиты силового ключа | RC-цепь защиты силового ключа, защита от перегрева (температура срабатывания встроенного датчика 90°С) |
| Органы индикации | LED-индикатор | LED-индикаторы «Вкл», «Выход», «Авария» |
| Способ монтажа | Крепление винтами на плоскость | Крепление винтами на плоскость |
| Масса, не более | 110 г (модификации 10…80 А); 155 г (модификации 100…125 А) | 440 г (модификации 25…40 А); 580 г (модификации 75…180 А) |
