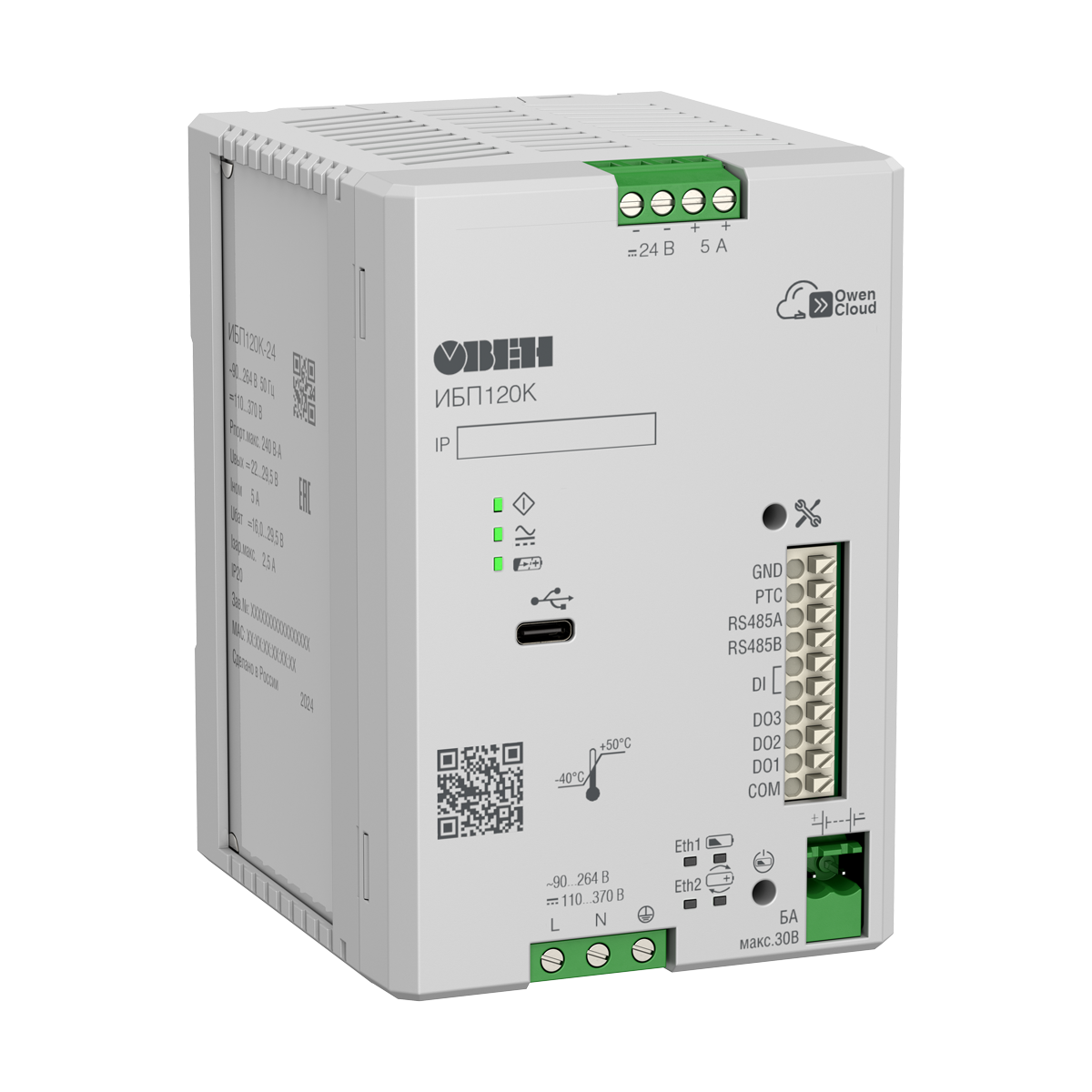

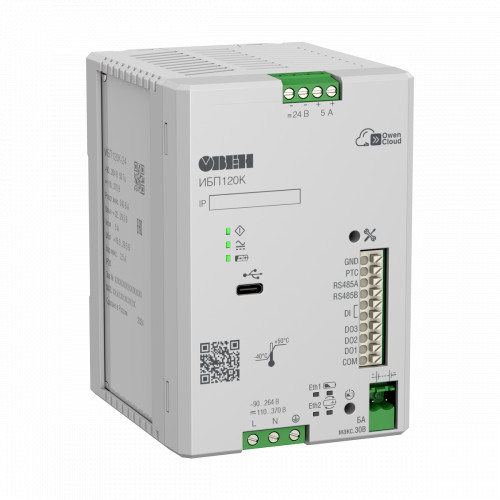

| Питание | ||||
|
| ИБП60К Питание от сети | ИБП60К Питание от АКБ* | ИБ1200К Питание от сети | ИБП120К Питание от АКБ* |
| Выходные параметры | ||||
| Номинальное напряжение, В | (24 ± 2 %) | (24 ± 2 %) | (24 ± 2 %) | (24 ± 2 %) |
| Номинальный ток, А | 2 | 2 | 5 | 5 |
| Номинальная мощность, Вт | 60 (включая 12 Вт на заряд АКБ) | 48 | 120 | 120 |
| Размах напряжения шума и пульсаций (межпиковое) при номинальном токе нагрузки и заряда, не более, мВ | 120 | 120 | 120 | 120 |
| Диапазон подстройки выходного напряжения, В | - | - | 22…29,5 | 22…29,5 |
| Время пуска, (не более), с | 1 | 2 | 2 | 2 |
| Входные параметры | ||||
| Номинальное напряжение питания переменного тока, В | 120/230 | 24 | 120/230 | – |
| Рабочее напряжение питания переменного тока, В | 90…264 | – | 90…264 | – |
| Частота переменного тока, Гц | 45...65 | – | 45...65 | – |
| Рабочее напряжение питания постоянного тока, В | 110...370 | 20,1…27,6 (свинцово-кислотные АКБ), 18…25,5 В (Li-ion АКБ) | 110...370 | 20,4…29,5 (свинцово-кислотные АКБ), 16…29,5 В (Li-ion АКБ) |
| Максимальный ток потребления, А | 1,1 | 3,9 | 2,1 | 8,2 |
| Пусковой ток, не более, А | 36 | – | 35 | – |
| КПД, не менее**, % | 80 | 80 | 89*** | 95 |
| Максимальная потребляемая мощность, не более, Вт | 75 | – | 240 | – |
| Активная мощность, потребляемая в режиме холостого хода, не более, Вт | 2 | 1,8 | 6 | 4,5 |
* АКБ в комплект поставки не входят (за исключением дополнительно согласованных случаев)
** Значения приводятся при нормальной температуре и номинальных напряжениях питания
*** Без учёта заряда АКБ (в режиме работы без АКБ)
| Дискретный вход | ||
|
| ИБП60К | ИБП120К |
| Количество | 1 | 1 |
| Тип входа согласно ГОСТР 51841 | 1 | 1 |
| Минимальная длительность импульса, мс | 1,6 | 1,6 |
| Напряжение / максимальный ток «логического нуля» | −5…+5 В / 2 мА | −5…+5 В / 2 мА |
| Напряжение / максимальный ток «логической единицы» | −30…−15 В /15…30 В / 9 мА (при 30 В) | −30…−15 В /15…30 В / 9 мА (при 30 В) |
| Дискретный выход | ||
|
| ИБП60К | ИБП120К |
| Количество | 4 | 3 |
| Тип выхода | Оптопара транзисторная n-p-n-типа | Оптопара транзисторная n-p-n-типа |
| Максимальный коммутируемый ток, А | 0,2 | 0,2 |
| Максимальное коммутируемое напряжение, В | ⎓30 | ⎓30 |
| Коммуникационные интерфейсы (только для ИБП120К) | |
| Ethernet (заводская установка) | |
| Количество портов | 2 |
| RS-485 | |
| Количество портов | 1 |
| Протокол для подключения к Owen Configurator | Owen Auto Detection Protocol, Modbus ASCII, Modbus RTU (Slave) |
| Протокол для подключения к БА24 | Modbus RTU (Master) |
| Скорость обмена | 9600 бит/с |
| USB | |
| Количество портов USB Type-C | 1 |
| Протокол Owen Configurator | Owen Auto Detection Protocol |
| Защита | ||||
|
| ИБП60К Питание от сети | ИБП60К Питание от АКБ* | ИБ120К Питание от сети | ИБП120К Питание от АКБ* |
| Защита от повышенного/пониженного входного напряжения | Переход на Питание от АКБ при Uвх< ~85 В; возврат на Питание от сети при Uвх = ~90…264 В | Отключение нагрузки при UАКБ min < 20,1 В (свинцово-кислотные АКБ) и < 18 В (Li-ion АКБ) | Переход на Питание от АКБ при Uвх < ~90 В; возврат на Питание от сети при Uвх = ~90…264 В | Отключение нагрузки при UАКБ min < 20,5 В (свинцово-кислотные АКБ) и < 16 В (Li-ion АКБ) |
| Защита от перегрузки – ограничение выходного тока: порог ограничения выходного тока, А | 2,1…2,4 | 2,1…2,4 | 5,5 | 5,5 |
* АКБ в комплект поставки не входят (за исключением дополнительно согласованных случаев)
| Безопасность и ЭМС | ||
|
| Питание от сети | Питание от АКБ* |
| Устойчивость к механическим воздействиям по ГОСТ Р 52931–2008 | N2 | N2 |
| Устойчивость к электромагнитным воздействиям по ГОСТ 32132.3-2013 | Критерий качества А | Критерий качества А |
| Уровень электромагнитной эмиссии по порту питания по ГОСТ 32132.3–2013 | Класс Б | – |
| Степень защиты по ГОСТ 14254–96 | IP20 | IP20 |
| Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 (ИБП60К) | II | II |
| Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 (ИБП120К) | I | I |
| Изоляция (вход-выход) по ГОСТ IEC 61204-7-2014 | Усиленная | Усиленная |
| Категория перенапряжения по ГОСТ IEC 61204-7- 2014 | II | – |
| Степень загрязнения по ГОСТ 12.2.091-2012 | 2 | 2 |
| Электрическая прочность изоляции | См. схему гальванической развязки | См. схему гальванической развязки |
| Электрическая прочность изоляции (вход-выход) | 3000 В | 3000 В |
| Сопротивление изоляции (вход–выход 24 В; вход–выход АКБ; вход–DI/DO; вход–корпус) при 500 В, не менее | 20 МОм | 20 МОм |
* АКБ в комплект поставки не входят (за исключением дополнительно согласованных случаев)
| Взаимодействие с АКБ | ||||
|
| ИБП60К Питание от сети | ИБП60К Питание от АКБ* | ИБ120К Питание от сети | ИБП120К Питание от АКБ* |
| Емкость АКБ, А·ч | – | 2…10 | – | 1…25 (свинцово-кислотные), 2,4 (Li) |
| Максимальное напряжение заряда АКБ, В | – | 28,9 | – | 29,5 ±5 % |
| Напряжение отключения заряда Li-ion АКБ | – | Согласно ограничениям встроенного контроллера АКБ | - | Согласно ограничениям встроенного контроллера АКБ |
| Ток заряда АКБ, А | - | 0,45…0,55 | – | 0,1…2,5 |
| Время переключения с/на АКБ, не более, мс | 8 | 8 | 0 | 0 |
| Напряжение защитного отключения нагрузки от свинцово-кислотных АКБ, В | - | 20,1…21,0 | - | 20,1…21,0 |
| Напряжение защитного отключения нагрузки от Li-ion АКБ, В | - | 16,0...18,0 | - | 16,0...18,0 |
| Термокомпенсация (свинцово-кислотные АКБ), мВ/°С | - | - | 40 | 40 |
* АКБ в комплект поставки не входят (за исключением дополнительно согласованных случаев)
| Условия эксплуатации | ||||
|
| ИБП60К Питание от сети | ИБП60К Питание от АКБ* | ИБ1200К Питание от сети | ИБП120К Питание от АКБ* |
| Рабочий диапазон температур окружающей среды, °С | -20…+50 | -20…+50 | 40…+50 | Разряд -40…+50** Заряд 0…+50** |
| Температура хранения и транспортировки, °С | -40…+80 | -40…+80 | -40…+70 | -40…+70 |
| Влажность воздуха при температуре ≤+25 °С без конденсации влаги, не более, % | 80 | 80 | 80 | 80 |
| Атмосферное давление, кПа | 84…106,7 | 84…106,7 | 84…106,7 | 84…106,7 |
* АКБ в комплект поставки не входят (за исключением дополнительно согласованных случаев)
** Зависит от используемой АКБ
| Общие сведения | |
| Срок эксплуатации | 10 лет |
| Срок гарантийного обслуживания | 2 года |
| Средняя наработка на отказ | 50 000 ч |
| Масса, не более | 0,5 кг |
| Тип автоматического выключателя | от 6 A до 16 A (AC: Характеристика B, C, D, K) |
