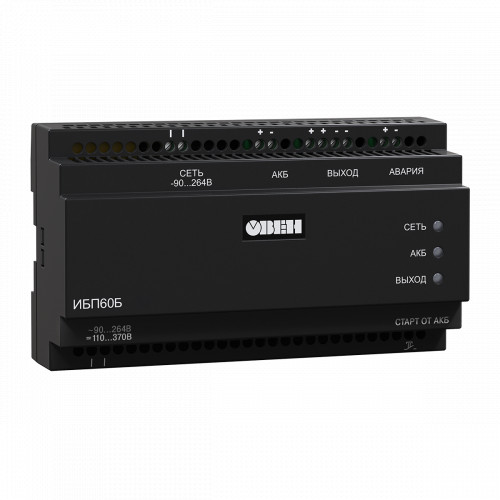

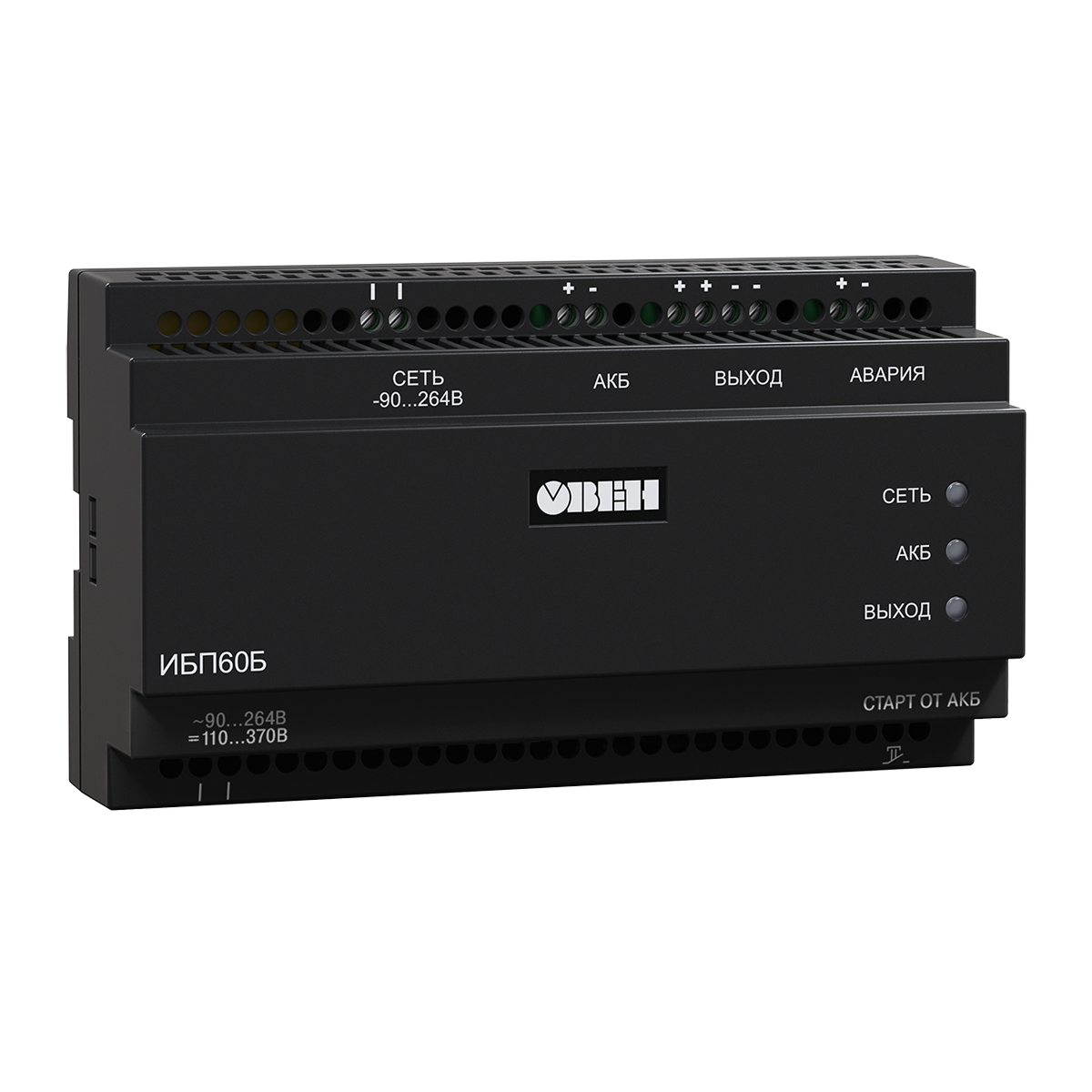

ИБП60Б источник питания с резервированием

от 7 980.00 руб.
6 650.00 руб. (без НДС)
  • ИБП60Б-Д9-24
    Модификация: ИБП60Б-Д9-24
    7 980.00 руб.

ИБП60Б представляет собой источник вторичного электропитания с резервированием и обеспечивает подключенные к его выходу устройства бесперебойным электропитанием от сети (при ее наличии) и от внешней батареи (при отсутствии сети).

ИБП60Б рассчитан на питание нагрузки не более 2 А. Может применяться в шкафах автоматики совместно с приборами и датчиками для обеспечения бесперебойного питания.

Дополнительно блок питания может быть укомплектован свинцово-кислотными аккумуляторными батареями АКБ (позиция Аккумулятор 12В 7АЧ). Аккумуляторы не входят в комплект поставки и приобретаются отдельно.

Преимущества:

  • Блок питания и блок резервирования в одном корпусе.
  • Удобный монтаж и пусконаладка (возможность старта от АКБ при отсутствии сети).
  • Дискретный выход для передачи состояния ИБП на верхний уровень.
  • Оптимальный заряд АКБ с ограничением тока заряда.
  • Полная защита нагрузки и АКБ.

Функциональные возможности:

  • Питание нагрузки стабилизированным напряжением (при наличии напряжения питающей сети) или с использованием аккумуляторных батарей (АКБ).
  • Автоматический переход на резервное питание нагрузки от АКБ постоянным напряжением при отключении напряжения питающей сети или понижении его уровня ниже допустимого.
  • Холодный старт (запуск в работу от аккумулятора по кнопке при отсутствии сети) при первом старте, замене аккумулятора и т.п.
  • Защита прибора и нагрузки от короткого замыкания (КЗ) в нагрузке с отключением выходного напряжения, и автоматическое восстановление выходного напряжения после устранения причин замыкания.
  • Защита от короткого замыкания клемм АКБ.
  • Защита прибора и нагрузки от неправильного подключения (переполюсовки) клемм АКБ.
  • Контроль наличия внешней АКБ.
  • Защита АКБ от глубокого разряда в случае отсутствия напряжения питающей сети (нагрузка отключается от АКБ при снижении напряжения на клеммах батареи до критического уровня).
  • Защита питающей сети от короткого замыкания в приборе.
  • Оптимальный заряд АКБ с ограничением тока заряда при наличии напряжения питающей сети.
  • Световая индикация режимов работы прибора.
  • Информационный выход АВАРИЯ («сухой» контакт).

Наименование



Значение

Питание от сети

Питание от АКБ*

Выходные параметры

Номинальное напряжение

26,5...27,5 В

20,4...26,0 В

Номинальный ток, не более

2 А

Номинальная мощность

60 Вт (включая 12 Вт на заряд АКБ)

48 Вт

Размах напряжения шума и пульсаций (межпиковое) при номинальном токе нагрузки и заряда, не более

80 мВ

-

Время пуска, не более

2 с

-

Входные параметры

Номинальное напряжение питания переменного тока

120/230 В

-

Рабочее напряжение питания переменного тока

110...264 В

-

Частота переменного тока

45...65 Гц

-

Рабочее напряжение питания постоянного тока

130...370 В

20,4...27,6 В

Номинальный ток потребления, не более

1,1 А

2,1 А

Пусковой ток, не более

25 А

-

КПД, не менее**:
  • без АКБ или при подключенной заряженной АКБ

83 %

-

  • при подключенной разряженной АКБ
75 % -

Максимальная потребляемая мощность, не более

90 Вт

-

Защиты

Защита от повышенного/пониженного входного напряжения

Переход на питание от АКБ при Uвх < ~ 85 В и при Uвх > ~ 280 В возврат на питание от сети при Uвх = ~ 110...264 В

Тип защиты от перегрузки – ограничение выходного тока: порог ограничения выходного тока

2,1...2,7

2,1.. .2,7 (ограничение тока АКБ)

Безопас­ность и ЭМС

Устойчивость к механическим воздействиям по ГОСТ Р 52931

N2

-

Устойчивость к электромагнитным воздействиям по ГОСТ 51317.4

Критерий качества А

-

Уровень электромагнитной эмиссии по порту питания по ГОСТ 32132.3

Класс Б

-

Степень защиты по ГОСТ 14254

IP20

Класс защиты от поражения электрическим током по ГОСТ IEC 61140

II

Изоляция по ГОСТ 12.2.091

Усиленная

Категория перенапряжения по ГОСТ Р 50571.19

II

-

Степень загрязнения по ГОСТ Р 50030.1

2

-

Электрическая прочность изоляции:
  • вход – выход, вход – корпус, вход – дискретный вход,
  • выход – корпус

3000 В

  • выход – дискретный выход
750 В

Сопротивление изоляции (вход – выход – корпус) при 500 В, не менее

10 МОм

Окружаю­щая среда

Рабочий диапазон температур окружающей среды

–20...+50 °С

Температура хранения и транспортирования

–40...+50 °С

Относительная влажность при 25 °С, не более

80 % без конденсации влаги

Атмосферное давление

84...106,7 кПа

Взаимодей­ствие с АКБ

Емкость АКБ

-

2...10 А-ч

Напряжение отключения заряда АКБ:
  • свинцово-кислотные

-

27,2...27,6 В

  • Li-Ion
согласно ограничениям встроенного контроллера АКБ

Ток ограничения зарядного устройства

-

0,45...0,65 А

Время переключения с/на АКБ, не более

5 мс

Напряжение защитного отключения нагрузки от АКБ

20,4...21,0 В

Прочее

Тип провода для подключения к сети/АКБ/нагрузке

Многожильный

Сечение провода для подключения к сети/АКБ/нагрузке

0,75...1,5 мм2

Срок эксплуатации

10 лет

-

Срок гарантийного обслуживания, не менее

5 лет

Средняя наработка на отказ

50 000 ч

Масса, не более

0,5 кг

Характеристики дискретного выхода АВАРИЯ

ток не более 0,6 А при напряжении

не более 30 В

* АКБ в комплект поставки не входят (за исключением дополнительно согласованных случаев).
 ** Значения приводятся при нормальной температуре и номинальных напряжениях питания.
