| Питание | ||||
|

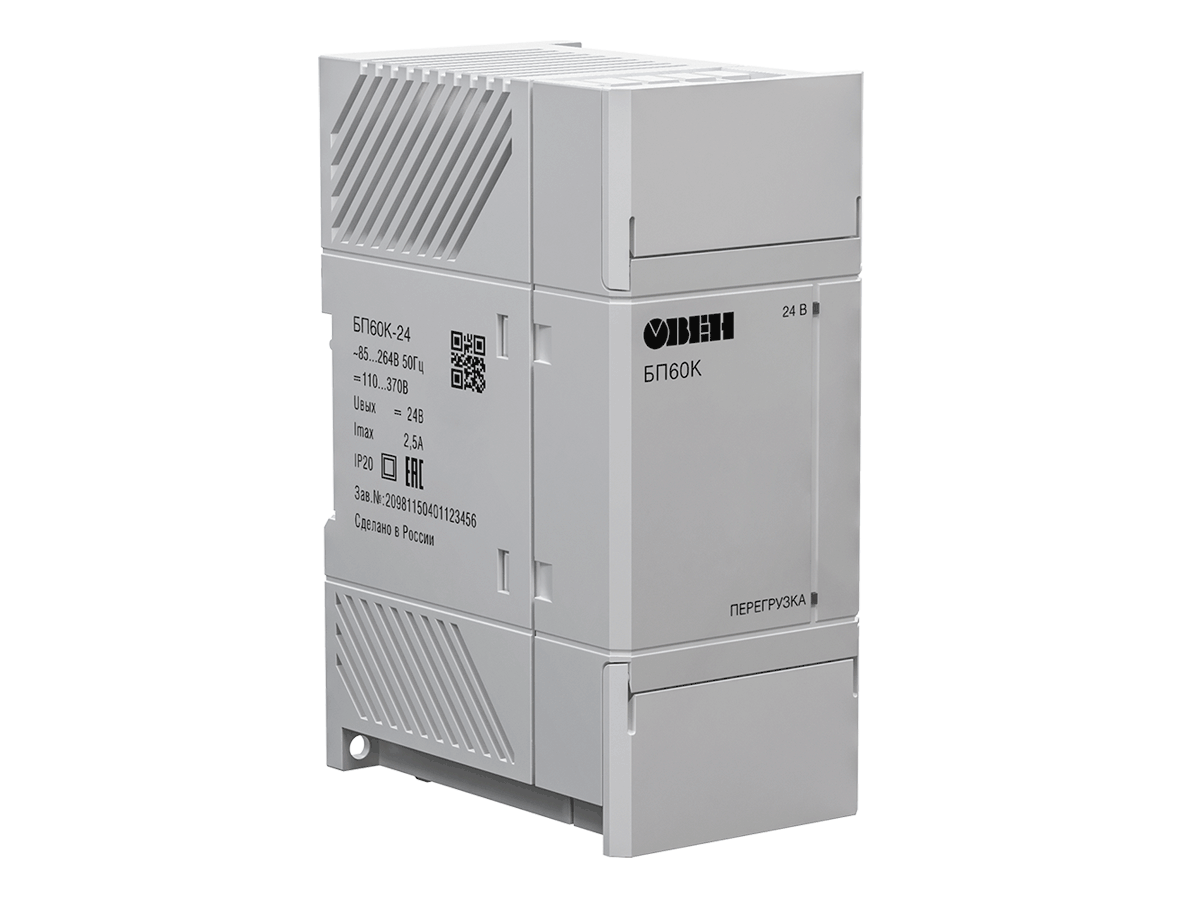

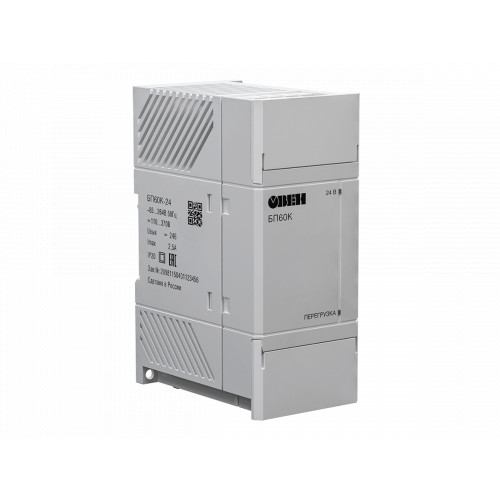

| БП60К-24 | БП100К-12 | БП120К-24 | БП240К-24 |
| Выходные параметры | ||||
| Номинальное напряжение, В | 24 | 12 | 24 | 24 |
| Номинальный ток, А | 2,5 | 8,5 | 5 | 10 |
| Номинальная мощность, Вт | 60 | 100 | 120 | 240 |
| Диапазон подстройки выходного напряжения, В | 22,2...25,9 | 11,5…14,5 | 22,5…29,5 | 22,5…29,0 |
| Нестабильность выходного напряжения от входного напряжения, допустимое отклонение, % | ±0,5 | ±0,5 | ±0,5 | ±0,7 |
| Нестабильность выходного напряжения от выходного тока, допустимое отклонение, % | ±0,25 | ±0,25 | ±0,25 | ±2,0 |
| Коэффициент температурной нестабильности, допустимое отклонение, %/°С | ±0,015 | ±0,019 | ±0,019 | ±0,02 |
| Размах напряжения шума и пульсаций (межпиковое), не более, мВ | 120 | 120 | 120 | 120 |
| Время установления выходного напряжения, не более, c | 2 | 2 | 2 | 2,5 |
| Входные параметры | ||||
| Напряжение питания переменного тока, В | 85…264 | 90…264 | 90…264 | 90…264 |
| Частота переменного тока, Гц | 45…65 | 47…63 | 47…63 | 47…63 |
| Напряжение питания постоянного тока, В | 110…370 | 125…370 | 125…370 | 110…370 |
| Номинальный ток потребления, не более, А | 1,25 | 1,65 | 1,65 | 3,25 |
| Пусковой ток, не более, А | 36 | 30 | 30 | 35 |
| КПД при номинальной нагрузке, не менее, % | 85 | 88 | 90 | 90 |
| Защита | ||||
|
| БП60К | БП100К-12 | БП120К-24 | БП240К-24 |
| Защита от перегрузки – ограничение выходного тока: порог ограничения выходного тока, % от Iном | 104…116 | 115…123 | 115…123 | 120…125 |
| Защита от перенапряжения – ограничение выходного напряжения: порог ограничения выходного напряжения, % от Uном | 150 | 150 | 150 | 15 |
| Безопасность и ЭМС | ||||
|
| БП60К | БП100К-12 | БП120К-24 | БП240К-24 |
| Устойчивость к механическим воздействиям по ГОСТ Р 52931–2008 | N2 | N2 | N2 | N2 |
| Устойчивость к электромагнитным воздействиям по ГОСТ 51314.4 | критерий качества А | Критерий качества А | Критерий качества А | Критерий качества А |
| Уровень электромагнитной эмиссии по порту питания по ГОСТ Р 53390-2009 | класс Б | - | - | - |
| Уровень излучения радиопомех (помехоэмиссии) по ГОСТ 30804.6.4 | - | Соответствует | Соответствует | - |
| Излучение радиопомех (помехоэмиссия) по ГОСТ 32132.3-2013* | - | - | - | Класс А |
| Степень защиты по ГОСТ 14254-96 | IP20 | IP20 | IP20 | IP20 |
| Класс защиты от поражения электрическим током по ГОСТ IEC 61140-2012 | II | - | - | - |
| Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 | - | II | II | - |
| Изоляция по ГОСТ 12.2.091-2012 | усиленная | - | - | - |
| Категория перенапряжения по ГОСТ Р 50571.19-2000 | II | - | - | - |
| Категория перенапряжения по ГОСТ IEC 61204-7 | - | II | II | I |
| Степень загрязнения по ГОСТ Р 50030.1-2000 | 2 | 2 | 2 | 2 |
| Электрическая прочность изоляции, В | вход-выход 3000 вход-корпус 3000 выход-реле 2000 | вход-выход, вход-порт Ethernet 3000 вход-корпус 3000 выход-порт Ethernet 1000 | вход-выход, вход-порт Ethernet 3000 вход-корпус 3000 выход-порт Ethernet 1000 | вход-выход, вход-порт Ethernet 3000 вход-корпус 1500 выход-порт Ethernet 1000 |
| Сопротивление изоляции (вход-выход-корпус) при 500 В, не менее, МОм | 1000 | 20 | 20 | 20 |
* При условии подключения защитного заземления
| Условия эксплуатации | ||||
|
| БП60К | БП100К-12 | БП120К-24 | БП240К-24 |
| Рабочий диапазон температур окружающей среды, °С | -40…+70 | -40…+70 | -40…+70 | -40…+70 |
| Температура хранения и транспортировки, °С | -50…+80 | -40…+70 | -40…+70 | -40…+70 |
| Общие сведения | ||||
|
| БП60К | БП100К-12 | БП120К-24 | БП240К-24 |
| Срок эксплуатации, лет | 10 | 10 | 10 | 10 |
| Срок гарантийного обслуживания, лет | 2 | 2 | 2 | 2 |
| Средняя наработка на отказ, ч | 50 000 | 70 000 | 70 000 | 70 000 |
| Масса, не более, кг | 0,5 | 0,5 | 0,5 | 1,25 |
| Возможность последовательного соединения | Есть |
|
|
|
| Возможность параллельного соединения | Есть |
|
|
|
| Тип автоматического выключателя | 6 А, тип С или 10 А, тип B, С | 6 А, тип С или 10 А, тип B, С | 6 А, тип С или 10 А, тип B, С | 10 А, 16А тип B, С, D |
| Характеристики дискретного выхода | 2 А, = 24 В | 0,5 А, = 24 В | 0,5 А, = 24 В | - |
