БП240К блок питания для ПЛК и ответственных применений с интерфейсом Ethernet

от 23 880.00 руб.
19 900.00 руб. (без НДС)
  • БП240К-24
    Модификация: БП240К-24
    23 880.00 руб.

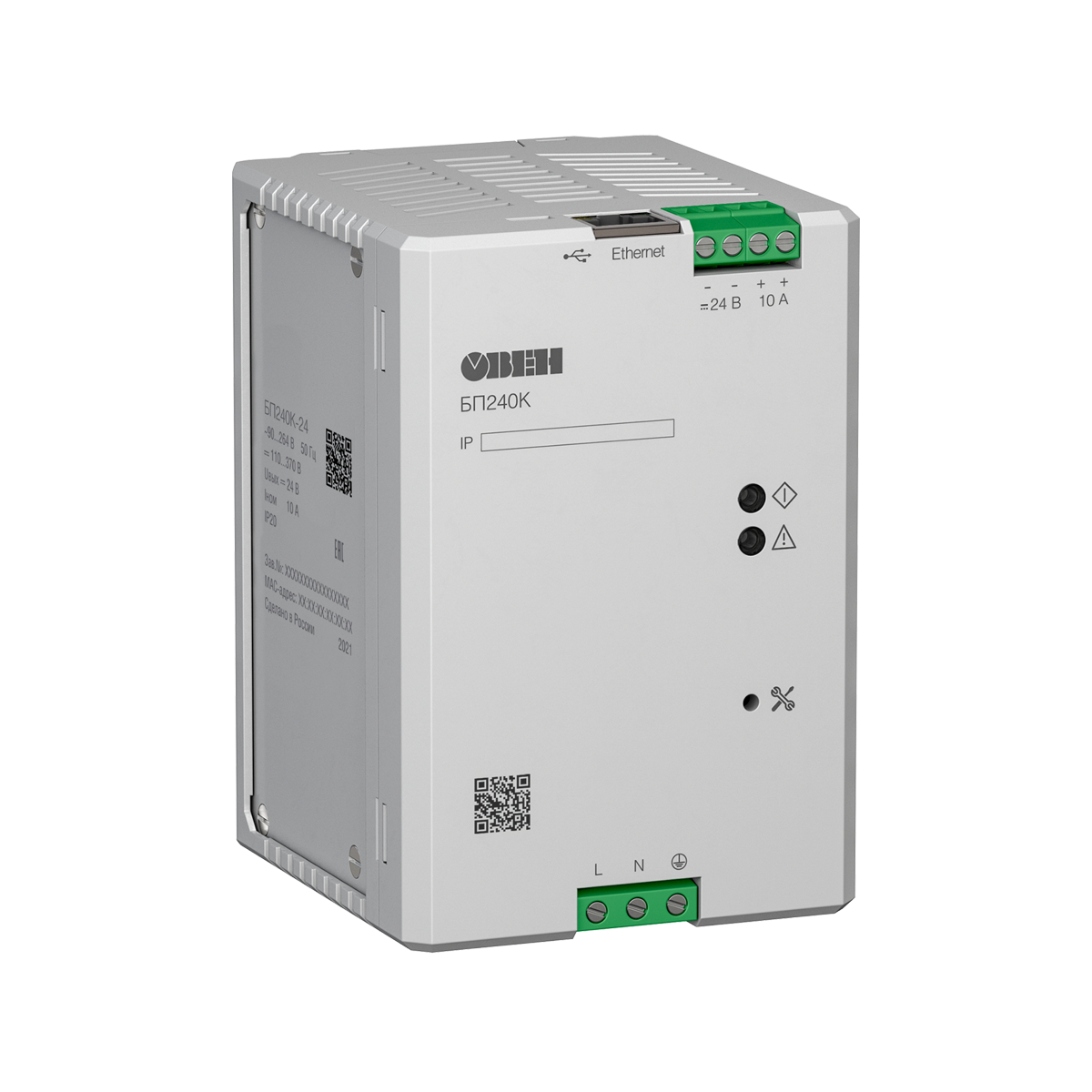

Блок питания БП240К-24 предназначен для питания стабилизированным напряжением 24 В приборов локальной автоматики и распределенных систем. Прибор является частью «Экосистемы-210» компании ОВЕН и рекомендуется для совместного применения с программируемыми логическими контроллерами ПЛК210 и модулями ввода-вывода Мх210. Встроенные программные алгоритмы позволяют блоку питания передавать данные о своем состоянии по сети Ethernet и в облачный сервис OwenCloud.

Особенности и преимущества

  • Конфигурирование и регулировка напряжения и выходного тока по Ethernet или USB (разъем типа microUSB).
  • Ограничение выходного тока 120 % от номинального значения (режим статического резервирования Istat.boost).
  • Защита от импульсного тока, перенапряжения, коротких замыканий.
  • Минимальный уровень пульсаций (менее 0,5 %).
  • Параллельное и последовательное подключение нескольких блоков без дополнительных внешних устройств защиты и выравнивания выходных токов.
  • Расширенный климатический диапазон: -40…+70 °С – без снижения рабочих характеристик.
  • Удобный монтаж в шкаф автоматики (размеры корпуса: ширина 85 мм, глубина 95 мм).

Примеры применения

Стабилизированное питание и передача данных о состоянии питания по сети Ethernet в ПЛК верхнего уровня
Питание и контроль работы приборов, подключенных к облачному сервису OwenCloud

Наименование

Значение

Выходные параметры

Номинальное напряжение (Uном)

24 В

Номинальный ток (Iном)

10 А

Номинальная мощность (Pном)

240 Вт

Диапазон подстройки выходного напряжения

22,5…29,0 В

Допустимое отклонение напряжения, в том числе:

— нестабильность выходного напряжения от входного напряжения

± 0,7 %

— нестабильность выходного напряжения от выходного тока

± 2,0 %

— коэффициент температурной нестабильности

± 0,02 %/°С

Размах напряжения шума и пульсаций (межпиковое), не более

120 мВ

Время установления выходного напряжения, не более

2,5 с

Входные параметры

Напряжение питания переменного тока

90…264 В

Частота переменного тока

47…63 Гц

Напряжение питания постоянного тока

110…370 В

Номинальный ток потребления, не более

3,25 А

Пусковой ток, не более

35 А

КПД при номинальной нагрузке, не менее

90 %

Защиты

Тип защиты от перегрузки – ограничение выходного тока: порог ограничения выходного тока

120…125% от Iном

Безопасность и ЭМС

Устойчивость к механическим воздействиям по ГОСТ IEC 61131-2

N2

Устойчивость к электромагнитным воздействиям по ГОСТ 32132.3

Критерий качества А

Излучение радиопомех (помехоэмиссия) по ГОСТ 32132.3-2013*

Класс А

Степень защиты по ГОСТ 14254

IP20

Категория перенапряжения по ГОСТ IEC 61204-7

I

Степень загрязнения по ГОСТ Р 50030.1

2

Электрическая прочность изоляции:

— вход-выход, вход-порт Ethernet

3000 В

— вход-корпус

1500 В

— выход-порт Ethernet

1000 В

Сопротивление изоляции (вход-выход-корпус) при 500 В, не менее

20 МОм

Ethernet (заводская установка)

IP-адрес

192.168.1.99

Маска подсети

255.255.255.0

IP-адрес шлюза

192.168.1.1

USB

Адрес устройства

1

Протокол для подключения к OwenConfigurator

Owen Auto Detection Protocol

Окружающая среда

Рабочий диапазон температур окружающей среды (Tокруж)

-40…+70 °С

Влажность воздуха при +25 °С и более низких температурах без конденсации влаги, не более

80 %

Атмосферное давление

84...106,7 кПа

Температура хранения и транспортирования

-40…+70 °С

Прочее

Срок эксплуатации

10 лет

Срок гарантийного обслуживания

2 года

Средняя наработка на отказ

70 000 ч

Масса, не более

1,25 кг

Тип автоматического выключателя

10...16 A (характеристика B, C, D или аналогичная)

* При условии подключения защитного заземления.
