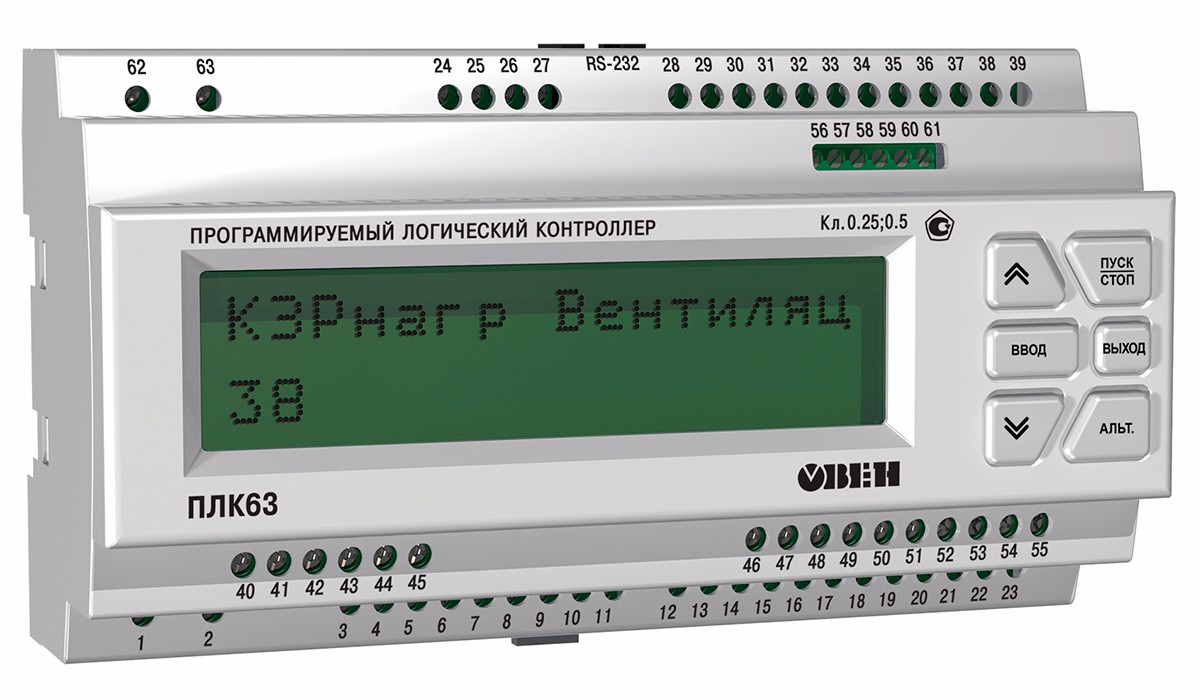

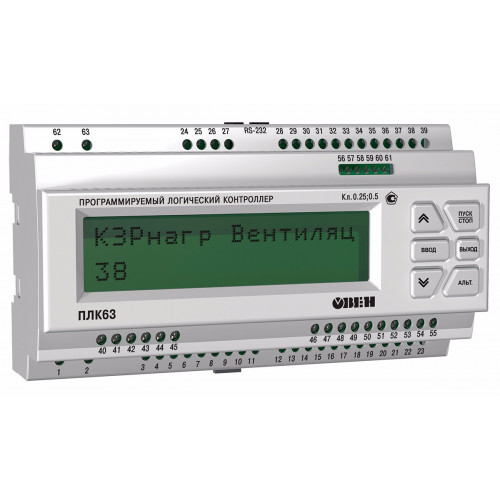

ПЛК63 контроллер с HMI для локальных систем в корпусе на DIN-рейку с AI/DI/DO/AO

от 12 650.00 руб. (без НДС)
  • ПЛК63-РРРИУУ-М
    Модификация: ПЛК63-РРРИУУ-М
    15 500.00 руб.
  • ПЛК63-РРРРРР-L
    Модификация: ПЛК63-РРРРРР-L
    12 650.00 руб.
  • ПЛК63-РРРРТТ-L
    Модификация: ПЛК63-РРРРТТ-L
    12 650.00 руб.
  • ПЛК63-РРУУУУ-М
    Модификация: ПЛК63-РРУУУУ-М
    15 500.00 руб.
  • ПЛК63-РРРРКК-L
    Модификация: ПЛК63-РРРРКК-L
    12 650.00 руб.
  • ПЛК63-РРККИУ-L
    Модификация: ПЛК63-РРККИУ-L
    14 650.00 руб.
  • ПЛК63-РИИИУУ-М
    Модификация: ПЛК63-РИИИУУ-М
    15 500.00 руб.
  • ПЛК63-РРКККК-М
    Модификация: ПЛК63-РРКККК-М
    13 650.00 руб.
  • ПЛК63-РРРРИИ-L
    Модификация: ПЛК63-РРРРИИ-L
    14 650.00 руб.
  • ПЛК63-РРРРКК-М
    Модификация: ПЛК63-РРРРКК-М
    13 650.00 руб.
  • ПЛК63-РРКККК-L
    Модификация: ПЛК63-РРКККК-L
    12 650.00 руб.
  • ПЛК63-РРРРИУ-L
    Модификация: ПЛК63-РРРРИУ-L
    14 650.00 руб.
  • ПЛК63-РТТТТТ-М
    Модификация: ПЛК63-РТТТТТ-М
    13 650.00 руб.
  • ПЛК63-РРРРИИ-М
    Модификация: ПЛК63-РРРРИИ-М
    15 500.00 руб.
  • ПЛК63-РРРУИИ-L
    Модификация: ПЛК63-РРРУИИ-L
    14 650.00 руб.
  • ПЛК63-РРРРРИ-L
    Модификация: ПЛК63-РРРРРИ-L
    14 650.00 руб.
  • ПЛК63-РКККИИ-М
    Модификация: ПЛК63-РКККИИ-М
    15 500.00 руб.
  • ПЛК63-РРРУИИ-М
    Модификация: ПЛК63-РРРУИИ-М
    15 500.00 руб.
  • ПЛК63-РРРУУУ-L
    Модификация: ПЛК63-РРРУУУ-L
    14 650.00 руб.
  • ПЛК63-РРККТТ-М
    Модификация: ПЛК63-РРККТТ-М
    13 650.00 руб.
  • ПЛК63-РТТУУУ-М
    Модификация: ПЛК63-РТТУУУ-М
    15 500.00 руб.
  • ПЛК63-РРРРРИ-М
    Модификация: ПЛК63-РРРРРИ-М
    15 500.00 руб.
  • ПЛК63-РРРРРР-М
    Модификация: ПЛК63-РРРРРР-М
    13 650.00 руб.
  • ПЛК63-РРРРРТ-М
    Модификация: ПЛК63-РРРРРТ-М
    13 650.00 руб.
  • ПЛК63-РККККК-L
    Модификация: ПЛК63-РККККК-L
    12 650.00 руб.
  • ПЛК63-РРРУУУ-М
    Модификация: ПЛК63-РРРУУУ-М
    15 500.00 руб.
  • ПЛК63-РРРИИИ-L
    Модификация: ПЛК63-РРРИИИ-L
    14 650.00 руб.
  • ПЛК63-РРККУУ-L
    Модификация: ПЛК63-РРККУУ-L
    14 650.00 руб.
  • ПЛК63-РУИИИИ-L
    Модификация: ПЛК63-РУИИИИ-L
    14 650.00 руб.
  • ПЛК63-РРРРУУ-L
    Модификация: ПЛК63-РРРРУУ-L
    14 650.00 руб.

ОВЕН ПЛК63 – контроллер с HMI для локальных систем автоматизации. Основные области применения ОВЕН ПЛК63 – ЖКХ, ЦТП, ИТП, котельные, небольшие установки.

Выбор модификации

Основные функциональные возможности

  • Двухстрочный знакосинтезирующий дисплей.
  • Наличие дискретных входов/выходов на борту.
  • Заказные модификации с выбором дискретных/аналоговых выходов.
  • Встроенные интерфейсы RS-485, RS-232.
  • Встроенные часы реального времени.
  • Поддержка протоколов ОВЕН, Modbus RTU, Modbus ASCII, GateWay.
  • Бесплатная библиотека функциональных блоков:
    • разработки ОВЕН: ПИД-регулятор с автонастройкой, блок управления 3-позиционными задвижками и др.;
    • стандартные библиотеки CODESYS.
  • Возможность расширения путем подключения модулей ввода/вывода.
  • Увеличение количества дискретных выходов путем подключения модуля ОВЕН МР1.

Функциональная схема

Функциональная схема ОВЕН ПЛК63

Руководство по эксплуатации ПЛК63(М01)
Руководство по программированию ПЛК63/73
Декларация о соответствии на ПЛК63
Сертификат промышленной безопасности ПЛК
Сертификат о соответствии на ПЛК
Свидетельство о типовом одобрении ПЛК
Сертификат средств измерений ПЛК63
Сертификат средств измерений ПЛК63
Сертификат соответствия в области пожарной безопасности на ПЛК63
<b>Приказ о продлении СИ, срок действия которых заканчивается<br>в период с 28 мая по 27 ноября 2020 г.<b>

Общие сведения

Центральный процессор

32-разрядный RISC процессор 50 МГц на базе ядра ARM7

Объем оперативной памяти для хранения переменных программ

10 кб

Объем памяти хранения программ

280 кб

Объем памяти ввода-вывода

  • 600 байт - для ПЛК63-M
  • 360 байт - для ПЛК63-L

Объем энергонезависимой памяти

448 кбайт (Flash-память)

Время работы часов реального времени после пропадания питания

не менее 3 месяцев

Конструктивное исполнение

крепление на DIN-рейку

Степень защиты корпуса (со стороны

лицевой панели) по ГОСТ14254–96

IP20

Напряжение питания

  • постоянного тока от 150 до 300 В (номинальное 220 В)
  • переменного тока (47…63 Гц) от 90 до 264 В (номинальное 110/220 В)
Потребляемая мощность, не более
  • для постоянного тока, 12 Вт
  • для переменного тока, 18 Вт
Параметры встроенного вторичного источника питания

выходное напряжение 24±3 В, ток не более 180 мА

Элементы человеко-машинного интерфейса

Тип дисплея

Текстовый монохромный ЖКИ с подсветкой

Количество знакомест (символов)

2 x 16

Кнопки управления на лицевой панели

Пленочная клавиатура 6 кнопок:

"Пуск/стоп", "Выход", "Альт",

"Ввод", "Вверх", "Вниз"

Светодиоды на лицевой панели

Отсутствуют

Интерфейсы связи

Интерфейсы

RS-485, DEBUG RS-232 (RJ-11)

Протоколы

ОВЕН, Modbus RTU/ASCII, GateWay (протокол CODESYS)

Аналоговые входы

Количество универсальных аналоговых входов

8

Типы подключаемых датчиков и сигналов

термосопротивления, термопары, сигналы тока, напряжения, сопротивления

Дискретные входы

Количество дискретных входов

8

Наличие гальванической изоляции дискретных входов

есть, групповая

Максимальная  частота  сигнала,  подаваемого на дискретный вход

50 Гц (при скважности 2)

Выходы

Количество выходных элементов

6

Тип выходного элемента 1

э/м реле 4 А 220 В

Возможные типы выходных элементов 2...6

  • Р - э/м реле 4 А 220 В
  • И - ЦАП 4...20 мА
  • У - ЦАП 0...10 В (активный)

Расширение количества  дискретных выходов

до 8 (модуль МР1 по внутренней шине)

Поддерживаемые интерфейсы и протоколы

Протокол

Интерфейс

Применение

ОВЕН

RS-232

RS-485

Поддержка модулей ОВЕН Мх110

Работа в сетях ОВЕН совместно с ТРМ2хх

Modbus RTU

Modbus ASCII

RS-232

RS-485

Поддержка модулей ввода/вывода и операторских панелей (например, ОВЕН СП3хх), связь со SCADA-системами

GateWay (протокол CODESYS)

RS-232

Программирование контроллера, отладка пользовательской программы.

Работа с OPC-сервером CODESYS

-

МР1

Вход для подключения модуля МР1
