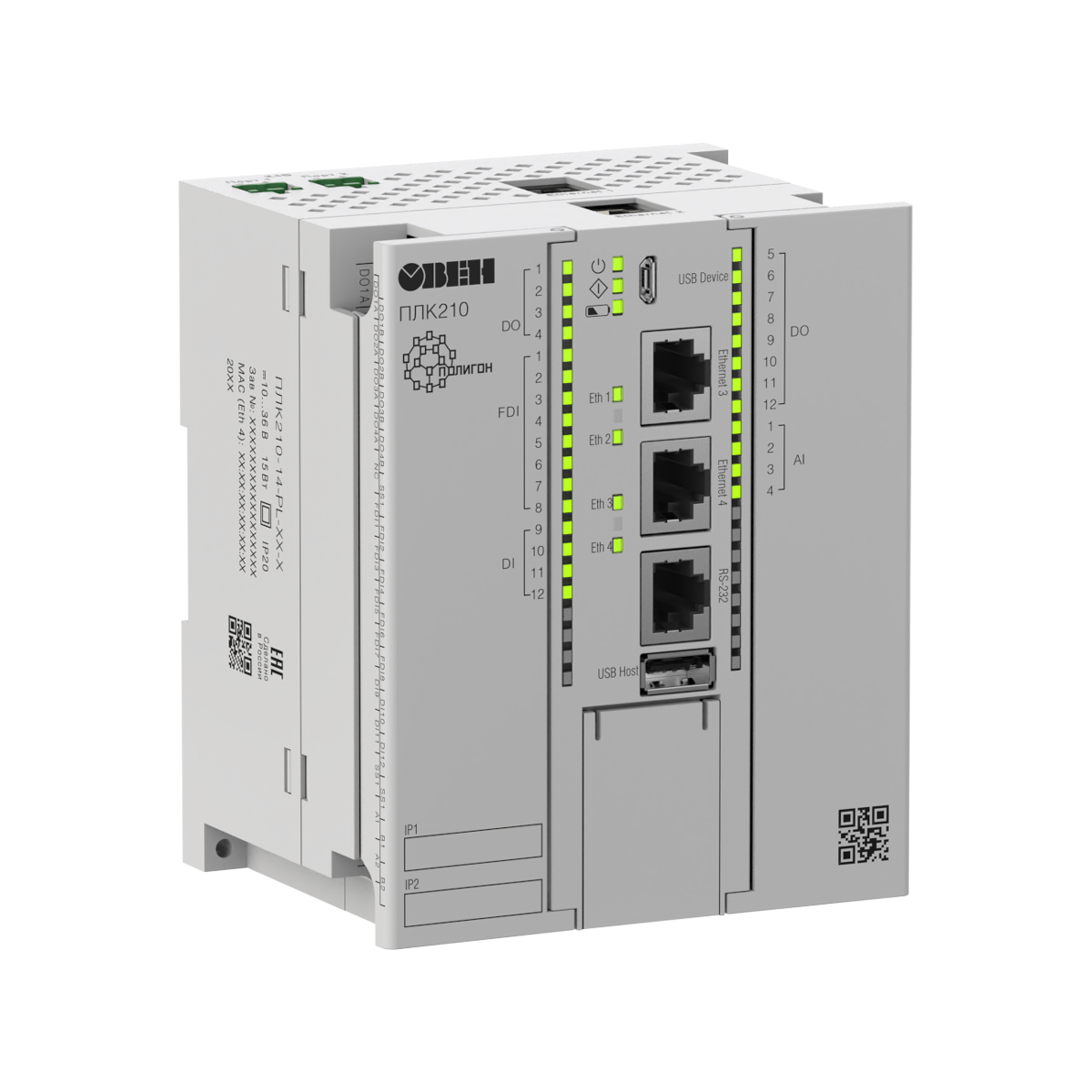

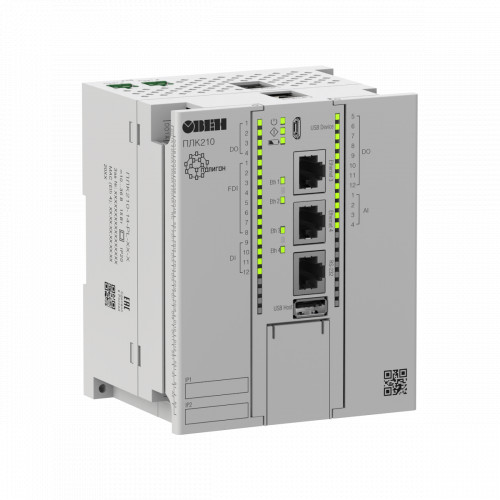

ПЛК210-PL программируемый контроллер с российской программной средой Полигон и резервированием

от 64 620.00 руб.
53 850.00 руб. (без НДС)
  • ПЛК210-11-PL-BASE
    Модификация: ПЛК210-11-PL-BASE
    64 620.00 руб.
  • ПЛК210-11-PL-BASE-R
    Модификация: ПЛК210-11-PL-BASE-R
    89 580.00 руб.
  • ПЛК210-11-PL-BASE104
    Модификация: ПЛК210-11-PL-BASE104
    77 100.00 руб.
  • ПЛК210-11-PL-BASE104-R
    Модификация: ПЛК210-11-PL-BASE104-R
    97 140.00 руб.
  • ПЛК210-11-PL-BASE850
    Модификация: ПЛК210-11-PL-BASE850
    104 460.00 руб.
  • ПЛК210-11-PL-BASE850-R
    Модификация: ПЛК210-11-PL-BASE850-R
    124 380.00 руб.
  • ПЛК210-12-PL-BASE
    Модификация: ПЛК210-12-PL-BASE
    64 620.00 руб.
  • ПЛК210-12-PL-BASE-R
    Модификация: ПЛК210-12-PL-BASE-R
    89 580.00 руб.
  • ПЛК210-12-PL-BASE104
    Модификация: ПЛК210-12-PL-BASE104
    77 100.00 руб.
  • ПЛК210-12-PL-BASE104-R
    Модификация: ПЛК210-12-PL-BASE104-R
    97 140.00 руб.
  • ПЛК210-12-PL-BASE850
    Модификация: ПЛК210-12-PL-BASE850
    104 460.00 руб.
  • ПЛК210-12-PL-BASE850-R
    Модификация: ПЛК210-12-PL-BASE850-R
    124 380.00 руб.

ОВЕН ПЛК210-PL – новая линейка моноблочных контроллеров с российской программной средой Полигон и возможностью резервирования для ответственных применений.

Контроллеры ПЛК210-PL поддерживают:

  • горячее аппаратное резервирование питания;
  • горячее программное резервирование программы пользователя.

Полигон — это среда графического программирования на языке функциональных блоков для контроллеров от компании «ПромАвтоматика-Софт». Среда предназначена для создания программного обеспечения на ОВЕН ПЛК210-PL.

Проект может состоять из нескольких модулей, а они, в свою очередь, из программ. Не только алгоритмы, но и драйверы, и протоколы обмена, реализованы в виде функциональных блоков. Преимущество Полигона – прикладному программисту не нужно описывать переменные, система создает их самостоятельно, обеспечивает уникальность и следит за корректным преобразованием типов. Проект имеет единую иерархическую структуру для описания аппаратной конфигурации, программы и обмена данными с другими системами. Разработку упрощают следующие функции среды – поиск по проекту, импорт/экспорт в Excel и онлайн-отладчик.

Система позволяет прикладным программистам создавать новые функциональные блоки и библиотеки. Для реализации нового блока можно использовать как С++, так и алгоритмы, составленные из других блоков. Таким образом, повторяющиеся части программы можно объединять в новые блоки, что существенно ускоряет разработку и отладку.

Среда разработки предоставляет следующие возможности:

  • разработку иерархической структуры проекта в виде дерева, инструменты для создания дублированных систем;
  • графическое программирование на языке функциональных блоков, создание многостраничной программы, широкие возможности для навигации по проекту;
  • трансляцию: преобразование графического проекта в исполняемый файл;
  • загрузку, запуск и онлайн-отладку программы на контроллере;
  • разработку пользовательских функциональных блоков (составных из других функциональных блоков или на С++) и библиотек;
  • поиск по проекту;
  • печать проекта в формате ЕСКД;
  • экспорт/импорт в формате Excel (позволяет осуществлять массовое редактирование однотипных параметров);
  • экспорт в формате DPL для WinCC OA;
  • экспорт в формате XML для конфигурирования OPC сервера;
  • экспорт в формате Excel для создания структурированных отчетов, удобных при разработке системы верхнего уровня;
  • контекстную справку по библиотекам функциональных блоков.

Области применения:

  • Гидроэнергетика
  • Теплоэнергетика
  • Машиностроение
  • Металлургия
  • Деревообработка
  • Агропромышленные комплексы
  • Дата-центры
  • Ответственные производства

Параметр

Значение (свойства)

Питание

Количество портов питания

2 (основной и резервный)

Напряжение питания

10…36 В (номинальное 24 В)

Напряжение перехода от основного источника питания к резервному

6…9 В

Потребляемая мощность, не более

16 Вт

Защита от переполюсовки

Есть

Вычислительные ресурсы

Центральный процессор

4х Cortex-А55 1,8 ГГц

Объем флеш-памяти (тип памяти)

8 ГБ (eMMC)

Объем оперативной памяти (тип памяти)

2 ГБ (DDR4)

Объем Retain-памяти (тип памяти)

64 Кбайт (MRAM)

Время выполнения пустого цикла (стабилизированное)

3 мс

Операционная система

Linux

Интерфейсы связи

Ethernet 100 Base-T

Количество портов

4 × Ethernet 10/100 Мбит/c (RJ45)

  • Порты 1–3 – коммутатор

  • Порт 4 – отдельный сетевой адаптер

Поддерживаемые промышленные протоколы*

  • Modbus-TCP (Master / Slave)

  • OPC UA (Server)

  • MQTT (Client/Broker)

  • МЭК 60870-5-104 (Client/Server) ***

  • МЭК 61850 (Client/Server) ***

Поддерживаемые прикладные протоколы

  • NTP

  • FTP, FTPS

  • HTTP, HTTPS

  • SSH

  • SMTP/IMAP/POP3

  • OpenVPN, WireGuard

RS-485

Количество портов

2

Поддерживаемые протоколы*

  • Modbus RTU (Master / Slave)
  • МЭК 60870-5-101 (Client/Server) ***

Скорость передачи

1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с

Подтягивающие резисторы

Есть

RS-232

Количество портов

1 (сигналы Rx, Tx, GND)

Поддерживаемые протоколы*

  • Modbus RTU (Master / Slave)
  • МЭК 60870-5-101 (Client/Server) ***

Скорость передачи

1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с

USB Device

Количество портов

1 × micro USB (RNDIS)

Поддерживаемые протоколы

  • CODESYS Gateway

  • FTP

  • HTTP

  • HTTPS

  • SSH

Подключаемые накопители

USB Host

Количество разъёмов

1 × USB type A

Поддерживаемые устройства

MSD / FTDI, USB 2.0

SD card

Количество разъёмов

1

Поддерживаемые устройства

microSD

Максимальная ёмкость

4 ГБ (microSD)

32 ГБ (microSDHC)

512 ГБ (microSDXC)

Часы реального времени

Погрешность хода, не более:



– при температуре +25 °С

5 секунды в сутки

– при температуре -20 и +55 °С

20 секунд в сутки

Тип источника питания

Батарея CR2032

Срок работы на одной батарее

5 лет

Общие сведения

Габаритные размеры

(105×125×84)±2 мм

Масса, не более

1,2 кг

Степень защиты корпуса по ГОСТ 14254–96

IP20

Индикация на передней панели

Светодиодная

Встроенное оборудование

Источник звукового сигнала



Двухпозиционный тумблер СТАРТ / СТОП



Кнопка СБРОС



Сервисная кнопка

Средняя наработка на отказ**

60 000 ч

Средний срок службы

8 лет

* Поддерживается реализация нестандартных протоколов с помощью системных библиотек.
** Кроме электромеханических переключателей и элемента питания часов реального времени.
*** Набор поддерживаемых протоколов зависит от типа лицензии runtime.

Дискретные входы (DI и FDI)

Параметр

Значение (свойства)



Дискретные входы (DI)

Быстрые дискретные входы (FDI)

Режимы работы

определение логического уровня

определение логического
уровня, измерение периода и
длительности импульса

Тип входов по ГОСТ IEC 61131-2

1

Максимальный ток «логической единицы»

5,5 мА

Максимальный ток «логического нуля»

1,3 мА

Напряжение «логической единицы»

9…30 В

Напряжение «логического нуля»

0…5,5 В

Гистерезис выключения «логической единицы», не менее

0,5 В

Подключаемые входные устройства

контактные датчики, трехпроводные датчики, имеющие на выходе транзистор
n-p-n или p-n-p-типа с открытым
коллектором

контактные датчики, трехпроводные датчики,
имеющие на выходе транзистор
n-p-n или p-n-p-типа с открытым
коллектором

Минимальная длительность импульса, воспринимаемая входом

25 мс*

5 мкс

Максимальная частота входного сигнала

20 Гц*

100 кГц

* Определяется длительностью цикла ПЛК.

Аналоговые входы (AI)

Параметр

Значение (свойства)

Подключаемые сигналы

  • унифицированные сигналы: 0…5 мА, 0(4)…20 мА, ±50 мВ, ±1 В

  • термосопротивления: 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000, ТСМ гр. 23

  • термопары: L, J, N, K, S, R, B, T, A-1, A-2, A-3

  • сопротивление: 0…2 кОм, 0…5 кОм

Разрядность АЦП

16 бит

Время опроса одного входа*

унифицированные сигналы

не более 0,6 с

ТС

не более 0,9 с

ТП

не более 0,6 с

сопротивления

не более 0,6 с

Предел основной приведенной погрешности при измерении

унифицированные сигналы

±0,25 %

ТС

±0,25 %

ТП

±0,5 %

сопротивления

±0,25 %

Максимальная дополнительная погрешность, вызванная влиянием электромагнитных помех, не более

±0,25 %

Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 градусов, не более

0,5 предела допускаемой основной приведенной погрешности измерения

* Поскольку опрос входов выполняется последовательно, общее время опроса равно сумме времен опроса всех активных входов. Если в параметре «Тип датчика» установлено значение «Датчик отключен», датчик исключается из списка опроса.

Дискретные выходы (DO) типа электромагнитное реле

Параметр

Значение (свойства)

Тип контакта

Нормально-разомкнутый контакт

Режимы работы

  •
  • переключение логического состояния

  • генерация ШИМ сигнала

Максимальный ток коммутации

  • 5 А (при переменном напряжении не более 250 В (СКЗ), 50 Гц, резистивная нагрузка

  • 3 А (при постоянном напряжении не более 30 В, резистивная нагрузка)

Максимальное напряжение на контакты реле

  • 264 В (СКЗ) переменного напряжения

  • 30 В постоянного напряжения

Минимальный ток коммутации

10 мА

Категория применения по ГОСТ IEC 60947-5-1:2014

АС-15, С300*

Механический ресурс реле, не менее

5 000 000 переключений

Электрический ресурс реле, не менее

  • 35 000 переключений при 3 А, 30 В постоянного напряжения

  • 50 000 переключений при 5 А, 250 В (СКЗ) переменного напряжения

  • 50 000 переключений при категории применения С300*

Время переключения контактов реле из состояния «лог. 0» в «лог. 1» или обратно, не более

10 мс

Параметры ШИМ

Максимальная частота

1 Гц (при коэффициенте заполнения 0,05)

Минимальная длительность импульса ШИМ

50 мс

* Управление электромагнитами переменным напряжением до 300 В (СКЗ) и полной мощностью до 180 ВА
