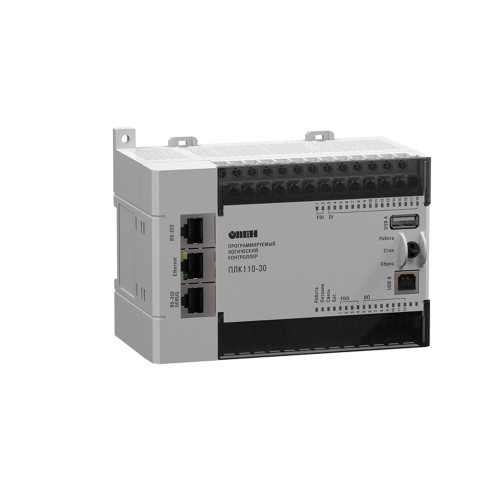

ОВЕН ПЛК110[М02] – линейка программируемых моноблочных контроллеров с дискретными входами/выходами на борту для автоматизации средних систем.
Оптимальны для построения систем автоматизации среднего уровня и распределенных систем управления.
Выбор модификации
Рекомендации к применению
Для построения распределенных систем управления и диспетчеризации с использованием как проводных, так и беспроводных технологий:
Преимущества ОВЕН ПЛК110[М02]
Схема применения ПЛК110 [M02]
Линейка ПЛК110[М02]
Параметр |
ПЛК110-30[М02] |
ПЛК110-32[М02] |
ПЛК110-60[М02] |
Количество входов |
18 |
18 |
36 |
Быстрых входов |
2 |
2 |
4 |
Быстрых счетчиков |
2 |
2 |
4 |
Энкодеров |
1 AB |
1 AB |
1 ABZ или 2 AB |
Количество выходов |
12 |
14 |
24 |
Быстрых выходов (для ПЛК110 с транзисторными выходами) |
4 |
4 |
4 |
Количество портов |
|||
RS-485 |
2 |
1 |
2 |
RS-232 |
1 |
1 |
1 |
RS-232-Debug |
1 |
1 |
1 |
Ethernet 100 Base-T |
1 |
1 |
1 |
Сравнительная таблица ПЛК110 и ПЛК110[М02]
Параметр |
ПЛК110 |
ПЛК110[М02] |
Вычислительные ресурсы Процессор ОЗУ FLASH-диск ПЛК Операционная система |
200 МГц 128 кБайт+2 МБ (размер heap варьируется) 4 МБ нет |
400 МГц 128 кБайт+3 МБ (размер heap варьируется) 6 МБ Есть, EmbOS Segger - ОС реального времени |
Интерфейсы |
RS-232 RS-232 Debug RS-485 (1 или 2) Ethernet USB Device |
RS-232 RS-232 Debug RS-485 (1 или 2) Ethernet USB Device USB Host |
Работа по беспроводным сетям |
SMS, CSD, GPRS |
SMS, CSD, GPRS |
Питание 5 В в RS-232 |
Нет |
Есть |
Температурный диапазон эксплуатации |
-10…+50 °C |
-40…+55 °C |
Источник питания для часов RTC |
Встроенный аккумулятор |
Заменяемая стандартная батарейка CR2032 |
Источник питания для Retain |
Встроенный аккумулятор |
Не требуется, используется MRAM |
Ведение архивов на USB Flash |
нет |
До 8 ГБ |
Быстрые входы |
Есть, до 10 кГц |
Есть, 100 кГц |
Быстрые выходы |
до 5 кГц |
До 100 кГц |
Функциональная схема
Функциональная схема ОВЕН ПЛК110[M02]
Параметр | Значение (свойства) | ||
ПЛК110-Х.30[М02] | ПЛК110-Х.32[М02] | ПЛК110-Х.60[М02] | |
Питание | |||
Напряжение питания: | |||
ПЛК110-24.Х.Х-Х
| от 9 до 30 В постоянного тока при Т > минус 20 °С, от 9 до 26 В постоянного тока при минус 40 °С > Т > минус 20 °С (номинальное 12 или 24 В) | ||
ПЛК110-220.Х.Х-Х | от 90 до 264 В переменного тока либо постоянного тока (номинальное 120/230 В) | ||
Потребляемая мощность, не более: | |||
ПЛК110-24.Х.Х-Х | 28 Вт | 31 Вт | |
ПЛК110-220.Х.Х-Х | 41 ВА | 45 ВА | |
Параметры встроенного источника питания: | |||
ПЛК110-24.Х.Х-Х | Выходное напряжение равно входному напряжению на клеммах питания ПЛК, ток не более 630 мА | ||
ПЛК110-220.Х.Х-Х | Выходное напряжение 24 В±4 %, ток не более 400 мА | ||
Цифровые (дискретные) входы | |||
Количество входов (из них быстродействующих) | 18 (2) | 18 (2) | 36 (4) |
Тип входов по ГОСТ Р 51841–2001 | 1 | ||
Напряжение «логического нуля» | минус 3 … 5 В | ||
Максимальный ток «логического нуля» | 2 мА | ||
Напряжение «логической единицы» | 15…30 В | ||
Максимальный ток «логической единицы» | 9 мА (при 30 В) | ||
Минимальная длительность импульса, воспринимаемого дискретным входом: | |||
- для обычных входов | 1,6 мс (меандр) | ||
- для быстродействующих | см. таблицу 3.1 | ||
Подключаемые входные устройства |
| ||
Дискретные выходы (контакты электромагнитных реле ПЛК110-Х.Х.Р) | |||
Количество релейных выходных каналов | 12 | 14 | 24 |
Максимальный ток, коммутируемый контактами реле, не более | 3 А | ||
Время переключения контактов реле из состояния «лог. 0» в «лог. 1» и обратно, не более | 10 мс (выходы DО1…DО12) | 10 мс (выходы DО1…DО14) | 10 мс (выходы DО1…DО24) |
Суммарный максимальный ток нагрузки группы реле: | |||
COM1-COM2 | 3 А | 3 А | 3 А |
COM3 | 3 А | 12 А | 3 А |
COM4 | 3 А | 12 А | 3 А |
COM5 | 12 А | 12 А | 2,5 А |
COM6 | 12 А | - | 6 А |
COM7-COM10 | - | - | 12 А |
Механический ресурс реле |
| ||
Дискретные выходы (транзисторные ключи ПЛК110-Х.Х.К) | |||
Количество транзисторных выходных каналов, из них быстродействующих | 12 4 (DО1…DО4) | 14 4 (DО1…DО4) | 24 4 (DО1…DО4) |
Максимальный ток транзисторного выхода, не более | |||
– для обычных | 400 мА (при напряжении не более 30 В постоянного тока – нагрузка для категории использования DC-13 по ГОСТ Р 50030.1–2000) | ||
– для быстродействующих | 400 мА (при напряжении постоянного тока в диапазоне от 12 до 30 В, при этом используется внешний источник) | ||
Характеристики встроенного выходного защитного элемента подавления помех, возникающих из-за коммутации индуктивностей (TVS диод) | SMBJ40A (напряжение срабатывания: от 44,4 до 49,1 В) | ||
Время переключения транзисторного выхода из состояния «лог. 1» в состояние «лог. 0», не более | |||
– для обычных | 5 мс (выходы DО5…DО12) | 5 мс (выходы DО5…DО14) | 5 мс (выходы DО5…DО24) |
– для быстродействующих | 0,002 мс (выходы DО1…DО4) | 0,002 мс (выходы DО1…DО4) | 0,002 мс (выходы DО1…DО4) |
Интерфейсы связи, количество | |||
RS-485 | 2 | 1 | 2 |
RS-232 | 1 | 1 | 1 |
RS-232-Debug | 1 | 1 | 1 |
Ethernet 100 Base-T | 1 | 1 | 1 |
