ПЛК100/150/154 контроллеры для малых систем с AI/DI/DO/AO

от 13 050.00 руб. (без НДС)
  • ПЛК100-24.Р-L
    Модификация: ПЛК100-24.Р-L
    13 050.00 руб.
  • ПЛК100-220.Р-М
    Модификация: ПЛК100-220.Р-М
    14 650.00 руб.
  • ПЛК100-24.К-L
    Модификация: ПЛК100-24.К-L
    13 050.00 руб.
  • ПЛК100-24.К-М
    Модификация: ПЛК100-24.К-М
    14 650.00 руб.
  • ПЛК100-24.Р-М
    Модификация: ПЛК100-24.Р-М
    14 650.00 руб.
  • ПЛК100-220.Р-L
    Модификация: ПЛК100-220.Р-L
    13 050.00 руб.
  • ПЛК150-220.А-М
    Модификация: ПЛК150-220.А-М
    19 250.00 руб.
  • ПЛК150-220.И-М
    Модификация: ПЛК150-220.И-М
    17 700.00 руб.
  • ПЛК150-220.У-М
    Модификация: ПЛК150-220.У-М
    17 700.00 руб.
  • ПЛК150-220.И-L
    Модификация: ПЛК150-220.И-L
    16 150.00 руб.
  • ПЛК150-220.У-L
    Модификация: ПЛК150-220.У-L
    16 150.00 руб.
  • ПЛК150-220.А-L
    Модификация: ПЛК150-220.А-L
    17 800.00 руб.
  • ПЛК154-220.А-L
    Модификация: ПЛК154-220.А-L
    21 000.00 руб.
  • ПЛК154-220.И-L
    Модификация: ПЛК154-220.И-L
    19 650.00 руб.
  • ПЛК154-220.У-L
    Модификация: ПЛК154-220.У-L
    19 650.00 руб.
  • ПЛК154-220.И-М
    Модификация: ПЛК154-220.И-М
    21 200.00 руб.
  • ПЛК154-220.А-М
    Модификация: ПЛК154-220.А-М
    22 550.00 руб.
  • ПЛК154-220.У-М
    Модификация: ПЛК154-220.У-М
    21 200.00 руб.

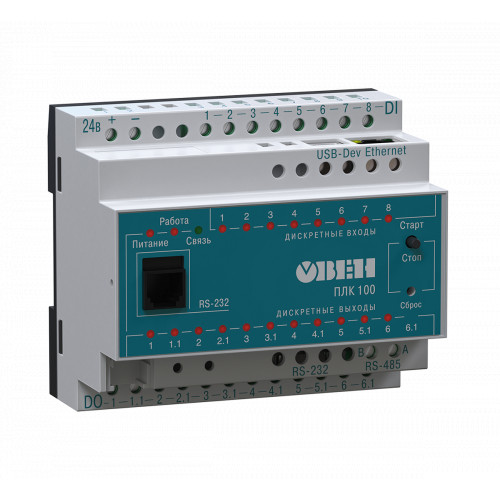

ОВЕН ПЛК100/150/154 – моноблочные контроллеры с дискретными и аналоговыми входами/выходами на борту для автоматизации малых систем.

Назначение

  • Создание систем управления малыми и средними объектами.
  • Построение систем диспетчеризации.
  • Управление малыми станками и механизмами

Выбор модификации

Преимущества

  • Компактный корпус с креплением на DIN-рейку.
  • Дискретные и аналоговые1 входы/выходы «на борту» с возможностью расширения их количества путем подключения внешних модулей ввода/вывода по любому из встроенных интерфейсов.
  • Скорость работы дискретных входов – до 10 КГц при использовании подмодулей счетчика.
  • Большое количество интерфейсов на борту:
    • Ethernet;
    • RS-485;
    • RS-232 Debug;
    • RS-2322;
    • USB Device2.

Простое и удобное программирование в системе CODESYS V2.3 через порты USB Device2, Ethernet, RS-232 Debug.

Контроллер поддерживает работу с нестандартными протоколами по любому из интерфейсов, что позволяет подключать такие устройства как электро-, газо-, водосчетчики, считыватели штрих-кодов и т.п.

Встроенный аккумулятор, позволяющий «пережидать» пропадание питания: выполнение программы при пропадании питания и перевод выходных элементов в «безопасное состояние».

Встроенные часы реального времени.

1 – Встроенные аналоговые входы/выходы предусмотрены только для ПЛК150 и ПЛК154
2 – Дополнительный RS-232 и USB Device предусмотрены только для ПЛК100

Сравнительная таблица ПЛК100, ПЛК150 и ПЛК154

Параметр

ПЛК100

ПЛК150

ПЛК154

Дискретные входы

8

6

4

Дискретные выходы

ПЛК100-24/220.Р:

6 э/м реле

ПЛК100-24.К:

12 транзисторных выходов

4 э/м реле

4 э/м реле

Аналоговые входы

-

4

4

Аналоговые выходы

-

2

4

Интерфейсы

Ethernet 100 Ваsе-Т

RS-232

RS-232 Debug

RS-485

USB 2.0-Device

Ethernet 100 Base-T

RS-232

RS-485



Ethernet 100 Base-T

RS-232

RS-485



Напряжение питания

ПЛК100-24:

=18...29 В

ПЛК100-220:

~90...264 В

47...63 Гц

~90...264 В

47...63 Гц

~90...264 В

47...63 Гц

Функциональная схема

Функциональная схема ПЛК150, ПЛК154
Функциональная схема ПЛК100





Руководство по эксплуатации ПЛК100
Руководство по эксплуатации ПЛК150
Руководство по эксплуатации ПЛК154
Руководство по программированию ПЛК100/150/154
Свидетельство о типовом одобрении ПЛК
Декларация о соответствии на ПЛК100 24В
Декларация о соответствии на ПЛК100 220В
Сертификат о соответствии на ПЛК100
Сертификат соответствия в области пожарной безопасности для ПЛК100
Сертификат о соответствии на ПЛК150/154
Декларация о соответствии на ПЛК150/154 220В
Сертификат соответствия в области пожарной безопасности для ПЛК150-154
Сертификат средств измерений ПЛК150/154
Сертификат средств измерений ПЛК150/154
Сертификат средств измерений ПЛК150/154
Сертификат промышленной безопасности ПЛК150 и ПЛК154
<b>Приказ о продлении СИ, срок действия которых заканчивается<br>в период с 28 мая по 27 ноября 2020 г.<b>

Параметр

ПЛК100

ПЛК150

ПЛК154

Общие сведения

Конструктивное исполнение

Корпус для крепления на DIN-рейку (ширина 35 мм),

длина 105 мм (6U), шаг клемм 7,5 мм

Степень защиты корпуса

IР20

Напряжение питания

ПЛК100-24:

=18...29 В

ПЛК100-220:

~90...264 В

47...63 Гц

~90...264 В

47...63 Гц

Потребляемая мощность, не более

ПЛК100-24:

6 Вт1

ПЛК100-220:

10 Вт

15 ВА

Индикаторы на передней панели

Питание, Связь с CODESYS, Работа пользовательской программы

Дискр. вх.: 8 шт.
Дискр. вых:
Тип К - 12 шт.

Тип Р - 6 шт.

Дискр. вх.: 6 шт.
Дискр. вых.: 4 шт.

Ресурсы

Центральный процессор

32-разрядный RISC-процессор 200 МГц
на базе ядра АRМ9

Объем ОЗУ (SDRAM)

8 Мб

Объем Flash-памяти

4 Мб2

Размер Retain-памяти (EEPROM)

до 16 Кбайт 3

Время выполнения цикла ПЛК

Минимальное 250 мкс (нефиксированное),
типовое от 1 мс

Дискретные входы

Количество

8

6

4

Гальваническая развязка

есть, групповая

Электрическая прочность изоляции

1,5 кВ

Максимальная частота сигнала, подаваемого на дискретный вход:

- программная обработка

1 кГц

- аппаратный счетчик

10 кГц

- обработчик энкодера

1 кГц

Дискретные выходы

Количество

ПЛК100-24/220.Р:

6 э/м реле

ПЛК100-24.К:

12 транзисторных выходов

4 э/м реле

Ток коммутации

ПЛК100-24/220.Р:

4 А

ПЛК100-24.К:

150 мА

2 А

Гальваническая развязка

есть, индивидуальная

Электрическая прочность изоляции

1,5 кВ

Аналоговые входы

Количество

-

4

Типы поддерживаемых сигналов

-

0...1 В, 0...10 В, –50...+50 мВ
0…5 мА, 0(4)…20 мА
0…5 кОм

Типы поддерживаемых датчиков

-

Термосопротивления

Cu50, 50М, Pt50, 50П,
Cu100, 100М, Pt100, 100П, 100Н,
Cu500, 500М, Pt500, 500П, 500Н,
Cu1000, 1000М, Pt1000, 1000П, 1000Н

Термопары

ТХК (L), ТЖК (J), ТНН (N), ТХА (K),
ТПП (S), ТПП (R), ТВР (А-1), ТВР (А-2),
ТВР (А-3), ТМК (Т)

Разрядность АЦП

-

16 бит

Внутреннее сопротивление аналогового входа:

- в режиме измерения тока

-

50 Ом

- в режиме измерения напряжения

10 кОм

Время опроса одного входа

-

0,5 с

Предел основной приведенной погрешности

-

±0,5 %

Гальваническая изоляция

-

отсутствует

Аналоговые выходы

Количество

-

2

4

Разрядность ЦАП

-

10 бит

Тип выходного сигнала

-

  • ПЛК15x-И: 4...20 мА
  • ПЛК15x-У: 0...10 В
  • ПЛК15x-А: 4...20 мА или 0...10 В

Питание аналоговых выходов

-

встроенное

Гальваническая изоляция

-

есть, групповая

Электрическая прочность изоляции

-

1,5 кВ

Интерфейсы

Ethernet 100 Base-T

+

+

+

RS-232 (DB9)

+

-

-

RS-232 Debug

+

+

+

RS-485

+

+

+

USB 2.0 Device

+

-

-
