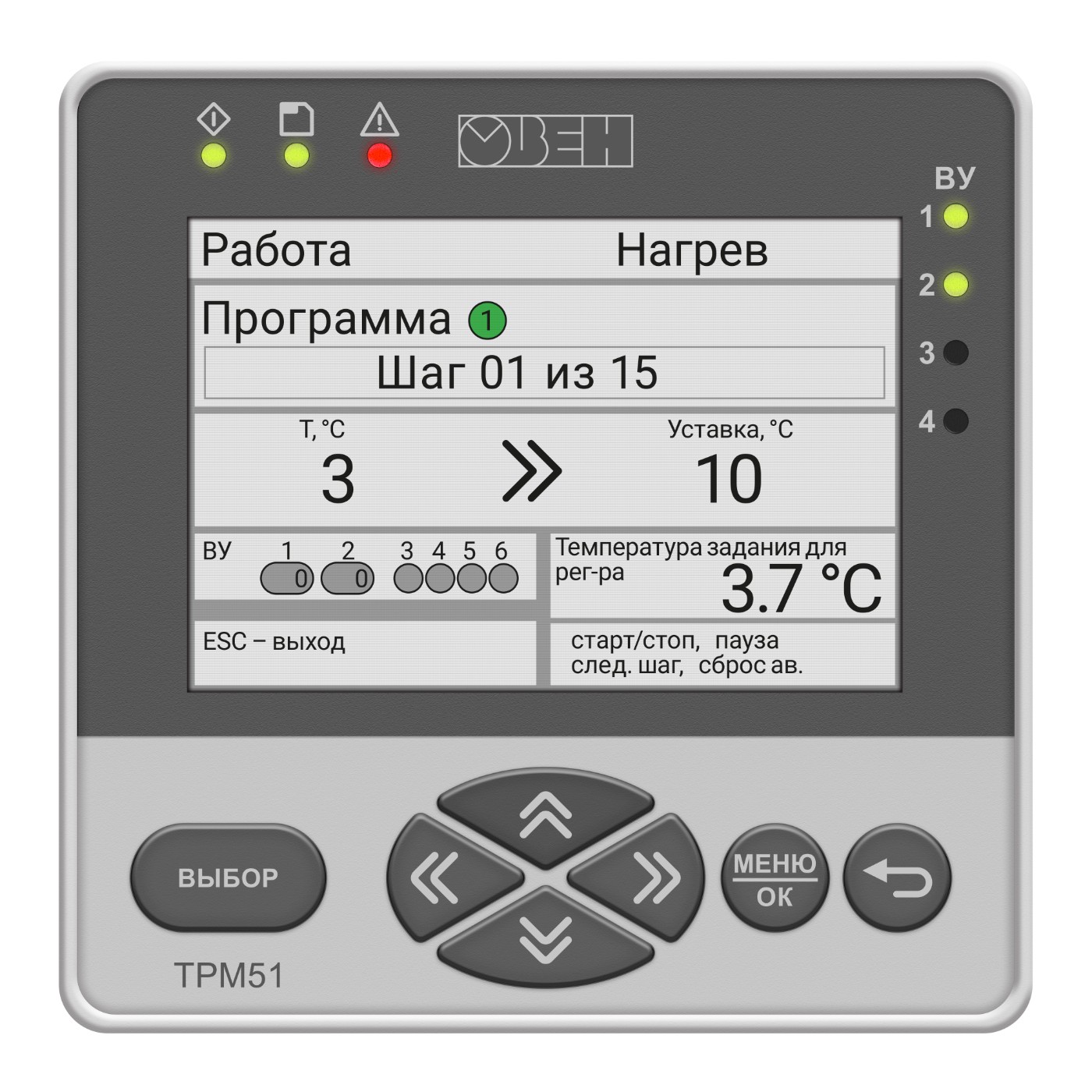

ТРМ51 пошаговый регулятор с архивацией для точной термообработки

По запросу
<p>ТРМ51 &ndash; программный ПИД-регулятор для автоматического управления процессами нагрева, выдержки и охлаждения. Прибор работает по 20 технологическим программам каждая по 20 шагов, с заданием температуры, скорости изменения уставки, времени выдержки и условий перехода между шагами. Для каждого шага могут использоваться индивидуальные коэффициенты ПИД-регулятора, ограничения мощности и параметры управления. ТРМ51 также обеспечивает архивирование параметров процесса, ведет журнал аварий и событий, статистику наработки и удаленный обмен данными.</p> <p>Прибор ориентирован на управление промышленными печами, термическими и сушильными камерами и другим оборудованием, где требуется воспроизводимый температурно-временной профиль и контроль качества его выполнения.</p> <h3>Преимущества</h3> <p><strong>Архивация технологического процесса и ведение журнала аварий</strong><br /> Архив позволяет анализировать фактический ход процесса после завершения программы, а журнал &ndash;&nbsp; определять последовательность возникновения и устранения аварийных состояний. Данные можно просмотреть на приборе или выгрузить на ПК по Ethernet и на USB-накопитель&nbsp;</p> <p><strong>Основная погрешность измерения температуры &ndash; &nbsp;0,1 %</strong><br /> Высокая точность измерения обеспечивает точное регулирование мощности нагревателя, снижает перерегулирование и риск брака</p> <p><strong>Наборы ПИД-коэффициентов для разных температурных зон</strong><br /> Динамика работы печи изменяется в разных диапазонах температур из-за теплопередачи, тепловых потерь и вклада теплового излучения. Поэтому настройки ПИД-регулятора, оптимальные для одного температурного диапазона, могут не обеспечивать такое же качество регулирования в другом. В ТРМ51 ПИД-коэффициенты можно задавать индивидуально для каждого шага программы вручную или с помощью автонастройки</p> <p><strong>Подсчет статистики наработки и износа</strong><br /> ТРМ51 непрерывно ведет подсчет статистики наработки для профилактического обслуживания, ремонта или замены. Пользователь задает пороговые значения, при превышении которых прибор формирует сигнализацию. Это позволяет контролировать ресурс датчиков, исполнительных элементов и самого прибора</p> <p><strong>Аналитика качества процесса регулирования</strong><br /> ТРМ51 оценивает качество выполнения программ и ведет технологическую статистику. На основе полученных данных прибор помогает определить, когда и какие настройки регулирования необходимо скорректировать для улучшения качества процесса.&nbsp;</p> <p><strong>Защитные алгоритмы</strong><br /> Предусмотрены как простые ограничения минимальной и максимальной мощности, скорости её изменения и уставки контроля перегрева, так и более сложные алгоритмы: защита при запуске холодного нагревателя, обнаружение неконтролируемого нагрева, например при пробое SSR или залипании контактов электромагнитного реле, обрыва управляющих проводов и некорректного регулирования из-за настроек ПИД-коэффициентов.&nbsp;</p> <h3>Возможности</h3> <ul> <li>&nbsp;4 измерительных входа с поддержкой датчиков Pt100, 100М, 100П. Погрешность измерительного входа составляет 0,25 %</li> <li>&nbsp;4 выходных реле для управления вентиляторами или сигнализации</li> <li>&nbsp;Алгоритм тепловой защиты сухих трансформаторов: управление вентиляторами и сигнализация о перегреве</li> <li>&nbsp;Управление выходными устройствами с кнопок прибора, по RS-485 и Ethernet</li> <li>&nbsp;Выгрузка архива по интерфейсу Ethernet или на внешний накопитель (флешка)</li> </ul>

Корпус

Щитовой Щ1

92×92×53 мм

IP54 со стороны лицевой панели

IP20 со стороны задней крышки

Масса, не более

1 кг

Питание

Напряжение питания

~90…253 В, номинальное 230 В, частота 47…63 Гц

= 21,6…48 В, номинальное 24 В

Потребляемая мощность, не более

15 ВА

Коммуникационные интерфейсы

Количество портов

1 × RS-485

1 × USB Type-C

1 × Ethernet

Поддерживаемые протоколы

Modbus TCP

Modbus RTU

Modbus ASCII

Входы

Количество

2 × AI

Pt/Cu/Ni50/100/500/1000

ТХА, ТХК, ТЖК, ТНН, ТПП (S/R/B), ТВР (А-1/2/3), ТМК

0(4)…20 мА

0…(1)10 В

Время опроса входа, не более

0,3 с



Подключаемые сигналы



Термосопротивления, термопары, датчики токовые, датчики напряжения



Пределы допускаемой основной приведенной погрешности измерений, не более

±0,1 %

Выходы

Количество

4 × DO или 1 × AO и 3 × DO



Тип выхода

Р

Электромагнитное реле

4 А, ~250 В cos φ > 0.9

3 А, =30 В

Т

Твердотельное реле

Выходной ток не более 40 мА Выходное напряжение высокого уровня – 4…6 В

Выходное напряжение низкого уровня – 0…0,7 В

К

Транзисторная оптопара n-p-n

Постоянный ток 400 мА макс при 60 В

С

Симисторная оптопара

Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц)

Ток в импульсном режиме не более 500 мА (tимп. не более 5 мс)

Максимальное коммутируемое напряжение не более 600 В

Эксплуатация

Рабочая температура

-20…+55 ⁰С

Гарантия

5 лет

Обозначение

Тип

датчика

Диапазон

измерений

Разрешающая

способность

Термопреобразователи сопротивления

C 50

ТСМ (Cu50) W100=1.426

–50…+200 °С

0,1 °С

50 C

ТСМ (50М) W100=1.428

–180…+200 °С

0,1 °С

P 50

ТСП (Pt50) W100=1.385

–200…+850 °С

0,1 °С

50 P

ТСП (50П) W100=1.391

–200…+850 °С

0,1 °С

C100

ТСМ (Cu100) W100=1.426

–50…+200 °С

0,1 °С

100C

ТСМ (100М) W100=1.428

–180…+200 °С

0,1 °С

P100

ТСП (Pt100) W100=1.385

–200…+850 °С

0,1 °С

100P

ТСП (100П) W100=1.391

–200…+850 °С

0,1 °С

100n

ТСН (100Н) W100=1.617

–60…+180 °С

0,1 °С

C500

ТСМ (Cu500) W100=1.426

–50…+200 °С

0,1 °С

500C

ТСМ (500М) W100=1.428

–180…+200 °С

0,1 °С

P500

ТСП (Pt500) W100=1.385

–200…+850 °С

0,1 °С

500P

ТСП (500П) W100=1.391

–200…+850 °С

0,1 °С

500n

ТСН (500Н) W100=1.617

–60…+180 °С

0,1 °С

C 1.0

ТСМ (Cu1000) W100=1.426

–50…+200 °С

0,1 °С

1.0 C

ТСМ (1000М) W100=1.428

–180…+200 °С

0,1 °С

P 1.0

ТСП (Pt1000) W100=1.385

–200…+850 °С

0,1 °С

1.0 P

ТСП (1000П) W100=1.391

–200…+850 °С

0,1 °С

1.0 n

ТСН (1000Н) W100=1.617

–60…+180 °С

0,1 °С

C 53

ТСМ (53М) W100=1.426 (гр. 23)

–50…+200 °С

0,1 °С

Термоэлектрические преобразователи

tC. L

термопара ТХК (L)

–200…+800 °С

0,1 °С

tC. J

термопара ТЖК (J)

0…+900 °С

0,1 °С

tC. n

термопара ТНН (N)

–200…+1300 °С

0,2 °С

tC.HA

термопара ТХА (K)

–200…+1300 °С

0,2 °С

tC. S

термопара ТПП (S)

0…+1600 °C

0,2 °С

tC. r

термопара ТПП (R)

0…+1600 °C

0,2 °С

tC. b

термопара ТПР (В)

+600…+1800 °C

0,2 °С

tC.A1

термопара ТВР (А-1)

+1000…+2500 °С

0,4 °С

tC.A2

термопара ТВР (А-2)

+1000…+1800 °C

0,2 °С

tC.A3

термопара ТВР (А-3)

+1000…+1800 °C

0,2 °С

tC. t

термопара ТМК (Т)

–200…+400 °С

0,1 °С

tC.dL

Typ.L (DIN 43710)*

0…+900 °С

0,1 °С

tC. E

ТХКн (Е)

–200…+900 °С

0,1 °С

Пирометры

Plr.1

Пирометр РК-15

+400…+1500 °С

0,1 °С

Plr.2

Пирометр РК-20

+600…+2000 °С

0,1 °С

Plr.3

Пирометр РС-20

+900…+2000 °С

0,1 °С

Plr.4

Пирометр РС-25

+1200…+2500 °С

0,1 °С

Унифицированные сигналы

i 0.5

ток 0…5 мА

0…100 %

0,01 мА

i 0.20

ток 0…20 мA

0…100 %

0,01 мА

i 4.20

ток 4…20 мА

0…100 %

0,01 мА

U -5.5

напряжение –50…+50 мВ

0…100 %

0,01 мВ

U 0.1

напряжение 0…1 В

0…100 %

0,1 мВ

U 0.10

напряжение 0…10 В

0…100 %

0,1 мВ
