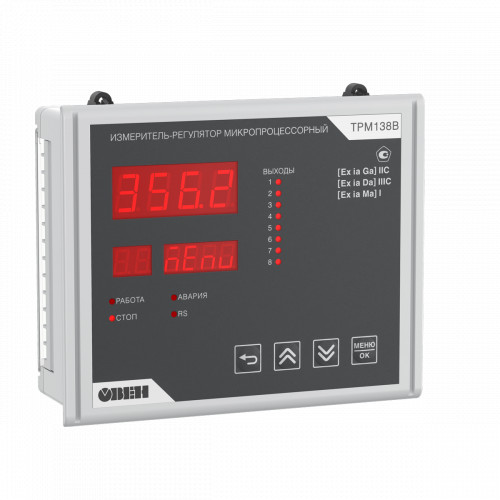

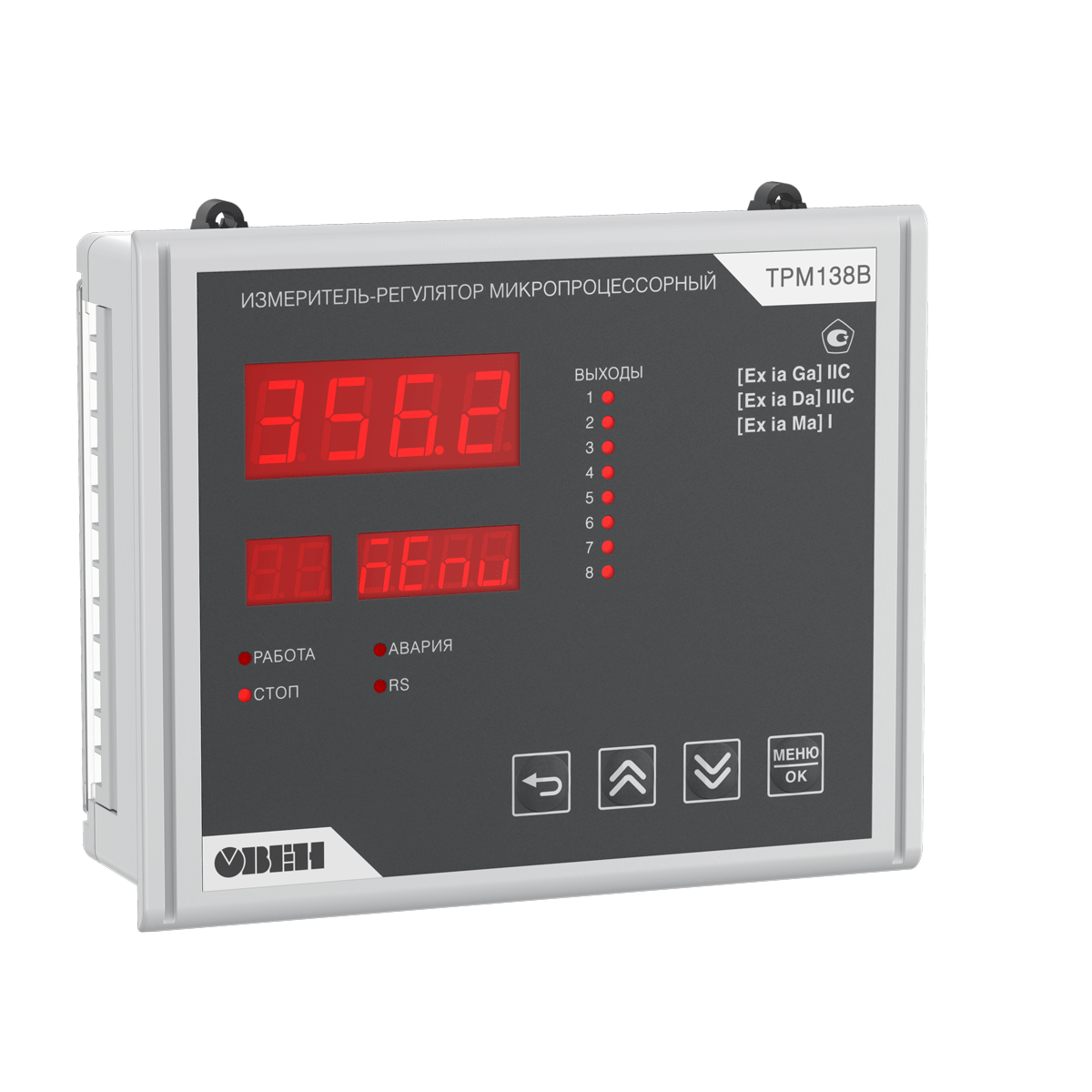

<p>ТРМ138В является аналогом прибора ТРМ138 со встроенными барьерами искрозащиты. Прибор можно использовать в качестве восьмиканального регулятора, сигнализатора, регистратора или восьмиканального барьера искрозащиты.</p> <p>Входы прибора универсальны и поддерживают 50 типов различных датчиков. По измеренным показаниям прибор осуществляет автоматическое регулирование в соответствии с выбранным алгоритмом. </p> <p>К регулятору можно подключить до восьми исполнительных механизмов, тип управляющих выходов можно выбрать при заказе. </p> <p>Для запуска в работу не требуется знание специальных сред программирования – устройство настраивается в программе Owen Configurator через кабель USB Type-C.</p> <p>ТРМ138В со встроенными барьерами искрозащиты применяется в нефтегазовой, химической, целлюлозно-бумажной, лакокрасочной промышленности, а также на АЗС и зернохранилищах.</p> <h3>Преимущества</h3> <p><strong>Встроенные барьеры искрозащиты</strong><br /> Применение восьмиканального регулятора со встроенными барьерами искрозащиты выгоднее, чем отдельно используемый регулятор и восемь барьеров</p> <p><strong>Наличие сертификата взрывозащиты</strong><br /> Прибор предназначен для применения на взрывоопасных производствах. Маркировка взрывозащиты [Ex ia Ma] I, [Ex ia Ga] IIC, [Ex ia Da] IIIC</p> <p><strong>Удобная настройка через USB Type-C</strong><br /> Все параметры прибора настраиваются через Owen Configurator с помощью кабеля USB Type-C. Питание от сети не требуется</p> <p><strong>Различные алгоритмы управления</strong><br /> Двухпозиционное ON/OFF и ПИД-регулирование. Работа в режимах нагрев, охлаждение, сигнализатор, регистратор</p> <p><strong>Встроенное питание токовой петли</strong><br /> Подключение токовых датчиков 0…5, 0…20, 4…20 мА без блока питания. Датчик питается от самого прибора</p> <p><strong>Работа входов в дискретном и аналоговом режиме</strong><br /> Все 8 входов поддерживают аналоговые (ТС, ТП, I, U) и дискретные (кнопка, переключатель) сигналы.<br /> На любой вход можно подключить внешнее устройство управления и запускать/останавливать каждый канал регулирования или группу каналов.</p> <p><strong>50 поддерживаемых сигналов</strong><br /> Работа со всеми стандартными датчиками ТС, ТП, I, U. Работа с терморезисторами, пирометрами, потенциометрами и дискретными сигналами.<br /> При замене датчика достаточно указать его тип в меню, а не заменять сам прибор</p> <p><strong>Работа при -30 ⁰С</strong><br /> Расширенный температурный диапазон позволяет эксплуатировать прибор в тяжелых условиях холодного или тропического климата при температурах: от -30 до + 55 ⁰С</p> <p><strong>Погодозависимое регулирование</strong><br /> В приборе можно настроить график уставок, меняющийся в зависимости от температуры наружного воздуха</p> <h3>Возможности</h3> <ul> <li>Восемь универсальных входов со встроенными барьерами искрозащиты</li> <li>Восемь выходных устройств для управления исполнительными механизмами по ПИД, двухпозиционному или П-регулированию. Тип выходных устройств выбирается при заказе.</li> <li>Вычисление средних значений, разности и скорости изменения измеряемых величин</li> <li>Вычисление влажности психрометрическим методом (по сухому и влажному термометру)</li> <li>Управление выходными устройствами с кнопок прибора, с помощью внешних кнопок или по RS-485</li> <li>Подача аварийного сигнала при неисправности датчиков с отображением причины на индикаторе</li> </ul> <h3>Сервисы</h3> <p>Бесплатный <span href="https://owen.ru/product/new_opc_server" target="_blank" data-pjax="0">OPC-сервер</span> для обмена данными между приборами ОВЕН и любыми SCADA-системами</p> <p>Бесплатный <span href="https://owen.ru/owencloud" target="_blank" data-pjax="0">облачный сервис OwenCloud</span> для удалённого управления автоматикой и мониторинга</p>
| Корпус | |
| Щитовой Щ7 | 144×169×50,5 мм IP54 со стороны лицевой панели IP20 со стороны задней крышки |
| Масса, не более | 1 кг |
| Питание | |
| Напряжение питания | ~90…253 В, номинальное 230 В, частота 47…63 Гц |
| Потребляемая мощность, не более | 30 ВА |
| Встроенный источник питания | =24±3 В при максимальном токе 200 мА |
| Коммуникационные интерфейсы | |
| Количество портов | 1 × RS-485 1 × USB Type-C |
| Поддерживаемые протоколы | Modbus RTU Modbus ASCII |
| Параметры искробезопасных цепей | |
| Температура окружающей среды | -30 ⁰С ≤ Ta ≤ +50 ⁰С |
| Маркировка взрывозащиты по ГОСТ31610.0-2019 | [Ex ia Ma] I, [Ex ia Ga] IIC, [Ex ia Da] IIIC. |
| Параметры искробезопасной цепи | Максимальное выходное напряжение Uo = 26,3 В Максимальный выходной ток Io = 99,7 мА Максимальное напряжение постоянного тока или эффективное значение переменного Um = 250 В Группа I Co = 4,38 мкФ, Lo = 46,9 мГн Подгруппа IIA Co = 2,49 мкФ, Lo = 28,6 мГн Подгруппа IIB, IIIC Co = 0,72 мкФ, Lo = 14,3 мГн Подгруппа IIC Co = 0,081 мкФ, Lo = 3,57 мГн |
| Входы | |
| Количество | 8 × AI/DI универсальные |
| Время опроса входа, не более | Терморезисторы: 0,75 с Дискретный вход: 0,1 с |
| Подключаемые сигналы | Термосопротивления Термопары Сигналы тока и напряжения |
| Пределы допускаемой основной приведенной погрешности измерений, не более | ±0,25 % ТС, терморезисторы, сигналы напряжения и силы постоянного тока ±0,5 % ТП |
| Выходы | |
| Количество | 8 × DO/AO |
| Тип выхода | |
| И | Ток: 4…20 мА |
| У | Напряжение: 0…10 В |
| Р | Электромагнитное реле: 4 А, 250 В |
| К | Транзисторная оптопара n-p-n: 400 мА, 60 В |
| С | Симисторная оптопара: 40 мА, 250 В |
| Т | Управление твердотельным реле: 3,3…6,5 В, 50 мА |
| Эксплуатация | |
| Рабочая температура | -30…+55 ⁰С |
| Гарантия | 5 лет |
Характеристики измерительных датчиков
Термометры сопротивления по ГОСТ 6651-2009 или термопреобразователи сопротивления по ГОСТ Р 6651
| Описание сигнала | Диапазон измерения, °С |
| ТСМ (Cu50) W100 = 1.426 | -50…+200 |
| ТСМ (50М) W100 = 1.428 | -180…+200 |
| ТСП (Pt50) W100 = 1.385 | -200…+850 |
| ТСП (50П) W100 = 1.391 | -200…+850 |
| ТСМ (Cu100) W100 = 1.426 | -50…+200 |
| ТСМ (100М) W100 = 1.428 | -180…+200 |
| ТСП (Pt100) W100 = 1.385 | -200…+850 |
| ТСП (100П) W100 = 1.391 | -200…+850 |
| ТСН (100Н) W100 = 1.617 | -60…+180 |
| ТСМ (Cu500) W100 = 1.426 | -50…+200 |
| ТСМ (500М) W100 = 1.428 | -180…+200 |
| ТСП (Pt500) W100 = 1.385 | -200…+850 |
| ТСП (500П) W100 = 1.391 | -200…+850 |
| ТСН (500Н) W100 = 1.617 | -60…+180 |
| ТСМ (Cu1000) W100 = 1.426 | -50…+200 |
| ТСМ (1000М) W100 = 1.428 | -180…+200 |
| ТСП (Pt1000) W100 = 1.385 | -200…+850 |
| ТСП (1000П) W100 = 1.391 | -200…+850 |
| ТСН (1000Н) W100 = 1.617 | -60…+180 |
| ТСМ (53М) W100 = 1.426 (гр.23) | -50…+200 |
Термоэлектрические преобразователи по ГОСТ Р 8.585-2001
| Описание сигнала | Диапазон измерения, °С |
| термопара ТХК (L) | -200…+800 |
| термопара ТЖК (J) | -40…+900 |
| термопара ТНН (N) | -200…+1300 |
| термопара ТХА (K) | -200…+1300 |
| термопара ТПП (S) | 0…+1600 |
| термопара ТПП (R) | 0…+1600 |
| термопара ТПР (B) | +600…+1800 |
| термопара ТВР (А-1) | +1000…+2500 |
| термопара ТВР (А-2) | +1000…+1800 |
| термопара ТВР (А-3) | +1000…+1800 |
| Термопара ТМК (Т) | -200…+400 |
| Typ.L (DIN 43710) | 0…+900 |
| ТХКн(Е) | -200…+900 |
Пирометры
| Описание сигнала | Диапазон измерения, °С |
| пирометр РК-15 | +900…+2000 |
| пирометр РК-20 | +1200…+2500 |
| пирометр РС-20 | +400…+1500 |
| пирометр РС-25 | +600…+2000 |
Унифицированные сигналы
| Описание сигнала | Диапазон измерения, % |
| ток 0..5 мА | 0…100 |
| ток 0…20 мА | 0…100 |
| ток 4…20 мА | 0…100 |
| напряжение -50…+50 мВ | 0…100 |
| напряжение 0..0,05 В | 0..100 |
| напряжение 0…1 В | 0…100 |
| напряжение 0..5 В | 0..100 |
| напряжение 0…10 В | 0…100 |
Характеристики выходных устройств
| Обозначение выхода | Тип выхода | Технические параметры |
| И | Ток: 4…20 мА | Сопротивление нагрузки: 0…500 Ом, Напряжение питания: 12…32 В рассчитывается в зависимости от нагрузки |
| У | Напряжение: 0…10 В | Сопротивление нагрузки — не менее 2 кОм Напряжение питания — 15…32 В |
| Р | Электромагнитное реле | Для цепей переменного тока Для цепей постоянного тока |
| К | Транзисторная оптопара n-p-n | Ток нагрузки — не более 400 мА Напряжение нагрузки — не более 60 В постоянного тока |
| С | Симисторная оптопара | Управление внешним симистором Ток управляющего импульса — не более 400 мА Напряжение — не более 250 В, 50 Гц Коммутация нагрузки Нагрузочный ток — не более 40 мА Максимальный ток в импульсном режиме (< 2 мс) 400 мА Напряжение — не более 250 В, 50 Гц |
| Т | Управление твердотельным реле | Выходной ток не более 50 мА |
