ИТП-17 трехцветный измеритель-индикатор с универсальным входом

Производитель: ОВЕН

от 5 880.00 руб.

4 900.00 руб. (без НДС)

Модификация

ИТП-17.Н3.К ИТП-17.Щ9.К

Количество

Модификации Описание Характеристики

<p>Компактный индикатор ИТП-17 предназначен для измерения, отображения и регулирования параметров технологического процесса.</p> <p>Прибор оснащен универсальным аналоговым входом, к которому можно подключить все стандартные датчики температуры, давления, уровня, влажности, концентрации и расхода. Дискретный выход предназначен для ON/OFF-регулирования или аварийной сигнализации.</p> <p>При достижении измеряемым параметром критической величины встроенный выход активирует звуковую сигнализацию и индикатор на пульте диспетчера, а также автоматически блокирует работу оборудования до возвращения измеряемой величины в нормальный диапазон.</p> <p>Параметры отображаются на трехцветном дисплее зелёным, жёлтым или красным цветом, сигнализируя о состоянии: норма, предупреждение или авария. Цвет индикации меняется автоматически. Пользователь сам задает пороги для переключения цветов в зависимости от задачи.</p> <h3>Преимущества</h3> <ul> <li>Совместимость с любыми датчиками</li> <li>Поддерживает 42 типа сигналов: ТС, ТП, U, I</li> <li>Компактный монтаж в щит</li> <li>В отверстие светосигнальной арматуры 22 мм</li> <li>Трехцветная индикация</li> <li>Построение до пяти цветоразделенных зон</li> <li>Две функции дискретного выхода</li> <li>Регулирование параметров или аварийная сигнализация</li> </ul> <h3>Возможности</h3> <ul> <li>Индикация измеренного значения на трёхцветном цифровом дисплее</li> <li>Выход 200 мА, 42 В для сигнализации или управления</li> <li>Настройка динамической цветовой индикации по заданным порогам</li> <li>Режим статического отображения параметра: зелёный, жёлтый или красный цвет</li> <li>Индикация аварии при неисправности датчика</li> <li>Подключение через micro USB для настройки в Owen Configurator</li> <li>Монтаж щитового прибора с помощью съемных винтовых клемм</li> </ul> <h3>Основные технические характеристики</h3> <ul> <li><strong>Входы и выходы</strong> <ul> <li>1 × AI</li> <li>1 × DO транзисторный ключ 200 мА 42 В</li> </ul> </li> <li><strong>Интерфейсы</strong> <ul> <li>1 × micro USB</li> </ul> </li> <li><strong>2 типа корпусов</strong> <ul> <li>щитовой 48×26×72мм</li> <li>настенный 71×51×30 мм</li> </ul> </li> <li><strong>Питание</strong> <ul> <li>=24 В</li> </ul> </li> </ul>

Технические характеристики
Характеристики измерительных датчиков

Общие сведения
Напряжение питания	10…30 В постоянного тока (номинал. напряжение 24 В), потребляемая мощность не более 1 Вт
Корпус Щ9	48×26×72 мм IP65 со стороны лицевой панели IP20 со стороны клемм
Корпус Н3	71×51×30 мм IP65

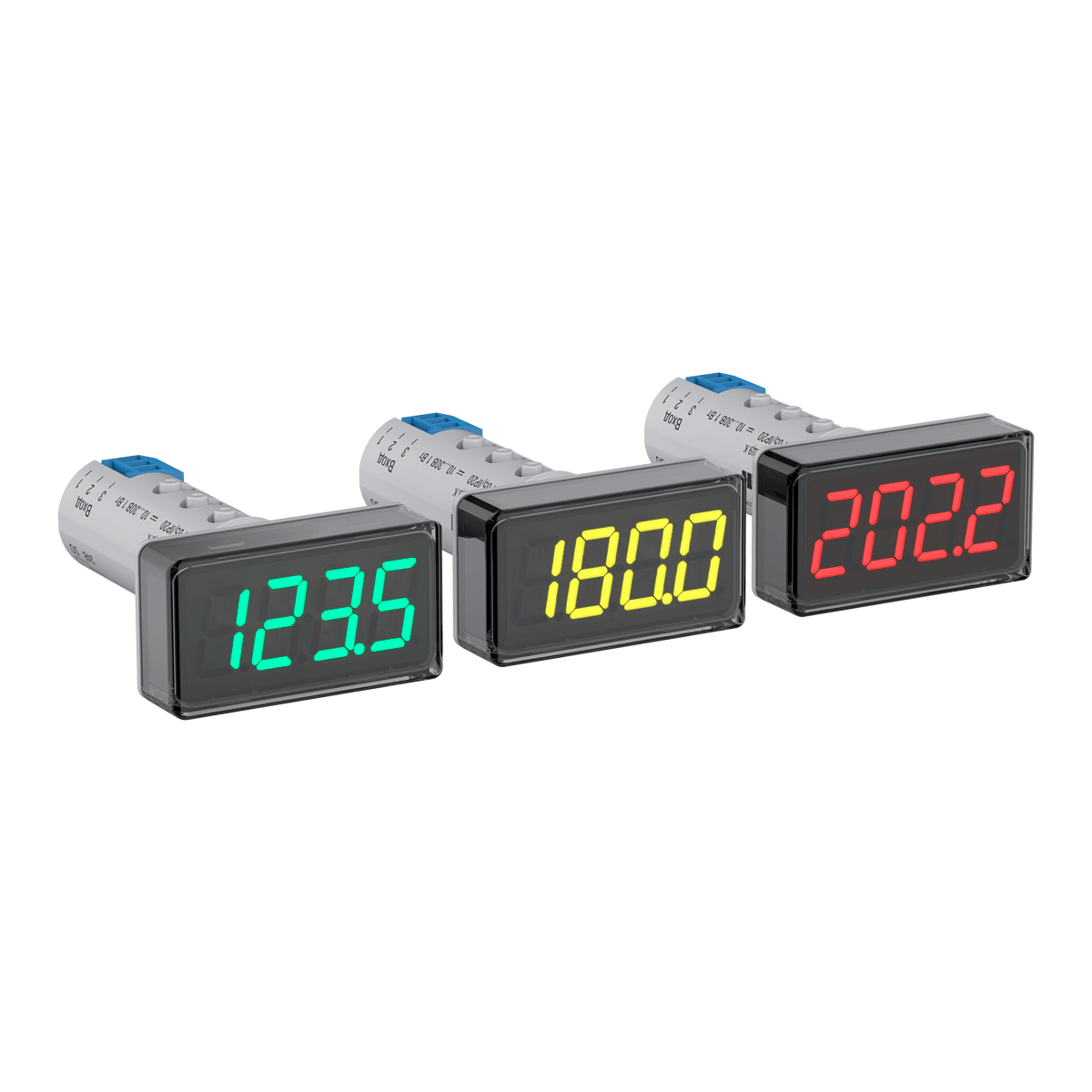

Цвет индикации	зеленый, желтый, красный
Индикатор	4-разрядный с высотой цифр 14 мм
Входы
Количество	1 × AI
Время опроса входа, не более	1 с
Подключаемые сигналы	Ток: 0...5 мА, 0(4)…20 мА Напряжение: 0(2)…10 В Термосопротивления: 50/100/500/1000 Ом, Cu, Pt, Ni, М, П, Н Термопары: ТХК, ТНН, ТХА, ТЖК, ТВР, ТПП, ТПР, ТМК
Входное сопротивление при измерении напряжения, не более	100 кОм
Пределы допускаемой основной приведенной погрешности измерений, не более:	±0,25 % ТС, сигналы напряжения и силы постоянного тока ±0,5 % ТП, пирометры
Выходы
Количество	1 × DO, выход К
Тип выхода
К	Транзисторный ключ n-p-n: 200 мА, 42 В
Эксплуатация
Рабочая температура	-40…+60 ⁰С
Средняя наработка на отказ	100 000 ч
Средний срок службы	12 лет
Гарантия	2 года
Устойчивость к механическим воздействиям	Соответствует группе исполнения N2 по ГОСТ Р 52931–2008
Устойчивость к электромагнитным воздействиям	Соответствует ГОСТ 30804.6.1-2013

Термопреобразователи сопротивления по ГОСТ 6651-2009

Обозначение сигнала	Описание сигнала	Диапазон измерения, °С
C 50	ТСМ (Cu50) W100="1.426	-50…+200
50 C	ТСМ (50М) W100="1.428	-180…+200
P 50	ТСП (Pt50) W100="1.385	-200…+850
50P	ТСП (50П) W100="1.391"	-200…+850
C100	ТСМ (Cu100) W100="1.426	-50…+200
100C	ТСМ (100М) W100="1.428	-180…+200
P 100	ТСП (Pt100) W100="1.385	-200…+850
100P	ТСП (100П) W100="1.391"	-200…+850
100n	ТСН (100Н) W100="1.617	-60…+180
C500	ТСМ (Cu500) W100="1.426	-50…+200
500C	ТСМ (500М) W100="1.428	-180…+200
P500	ТСП (Pt500) W100="1.385	-200…+850
500P	ТСП (500П) W100="1.391"	-200…+850
500n	ТСН (500Н) W100="1.617	-60…+180
C 1.0	ТСМ (Cu1000) W100="1.426	-50…+200
1.0 C	ТСМ (1000М) W100="1.428	-180…+200
P 1.0	ТСП (Pt1000) W100="1.385	-200…+850
1.0 P	ТСП (1000П) W100="1.391"	-200…+850
1.0 n	ТСН (1000Н) W100="1.617	-60…+180

Термоэлектрические преобразователи по ГОСТ Р 8.585-2001

Обозначение сигнала	Описание сигнала	Диапазон измерения, °С
tC.L	термопара ТХК (L)	-200…+800
tC.J	термопара ТЖК (J)	0…+900
tC.n	термопара ТНН (N)	-200…+1300
tC.HA	термопара ТХА (K)	-200…+1300
tC.S	термопара ТПП (S)	0…+1600
tC.r	термопара ТПП (R)	0…+1600
tC.b	термопара ТПР (В)	+600…+1800
tC.A1	термопара ТВР (А-1)	+1000…+2500
tC.A2	термопара ТВР (А-2)	+1000…+1800
tC.A3	термопара ТВР (А-3)	+1000…+1800
tC.t	термопара ТМК (Т)	-200…+400

Термоэлектрические преобразователи по DIN 43710

Обозначение сигнала	Описание сигнала	Диапазон измерения, °С
tC.dL	Typ.L	-200…+900

Сила постоянного тока

Обозначение сигнала	Описание сигнала	Диапазон измерения, %
I 0.5	0…5 мА	0…100
I0.20	0…20 мА	0…100
I4.20	4…20 мА	0…100

Напряжение постоянного тока

Обозначение сигнала	Описание сигнала	Диапазон измерения, %
u-5.5	-50…+50 мВ	0…100
u 0.1	0…1 В	0…100
u 0.10	0…10 В	0…100
u 2.10	2…10 В	0…100

Пирометры суммарного излучения по ГОСТ 10627-71

Обозначение сигнала	Описание сигнала	Диапазон измерения, °С
P Ir.1	РК-15	400…1500
P Ir.2	РК-20	600…2000
P Ir.3	РС-20	900…2000
P Ir.4	РС-25	1200…2500
