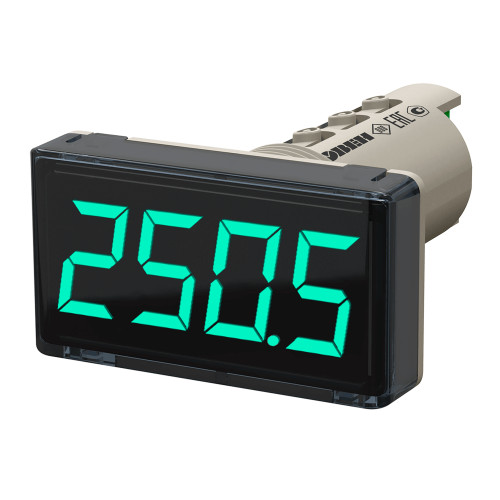

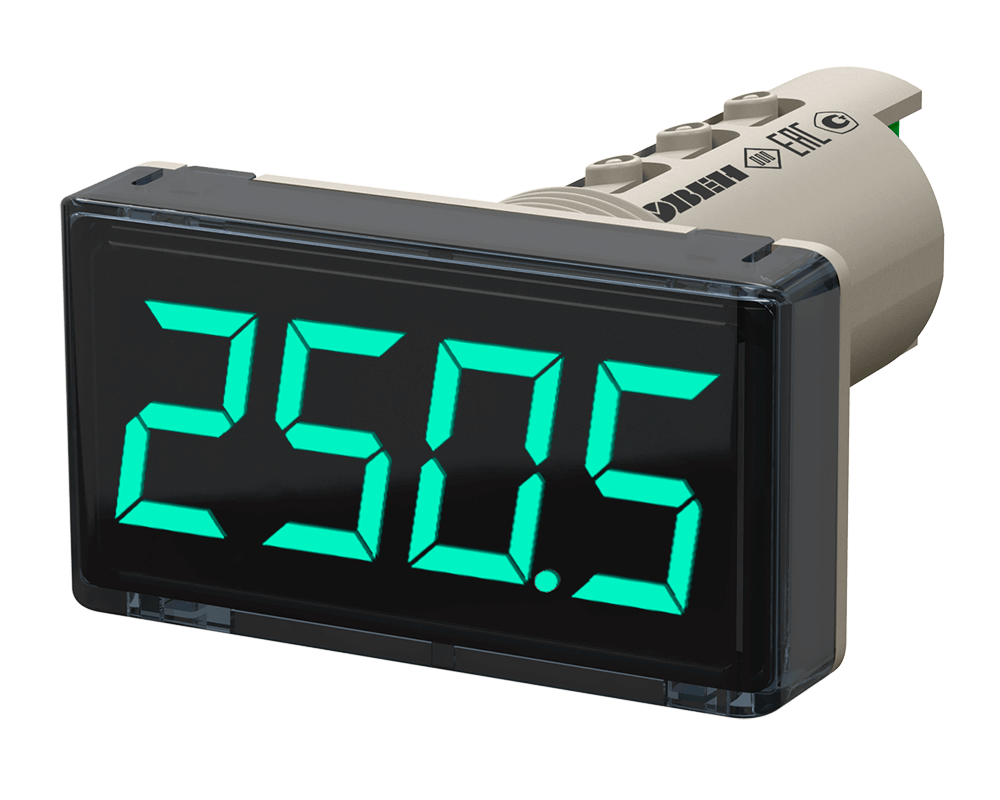

Промышленный измеритель-индикатор технологических параметров ИТП-11 измеряет унифицированные сигналы тока 4…20 мА и отображает сигнал в выбранных физических величинах.
Прибор контролирует температуру, давление, влажность, уровень и другие физические величины. При выходе измеряемого сигнала в критическую зону оповещает миганием индикации.
Прибор выводит на индикацию значения с датчиков, выходов цифро-аналоговых преобразователей терморегуляторов, программируемых реле, программируемых логических контроллеров, токовых сигналов управления частотных преобразователей и прочего оборудования.
Особенности прибора
- Монтаж на дверь щита автоматики в отверстие 22 мм, на стену, на DIN-рейку, на трубу.
- Работа от токовой петли 4…20 мА без внешнего питания.
- Красный или зеленый цвет четерехсегментного индикатора
| Параметр | Значение | |
| ИТП-11.Щ9 | ИТП-11.Н3 | |
| Информирование об авариях | Мигание индикатора при входе измеряемой величины в критическую зону | - |
| Индикация | Красная или зеленая – на выбор | |
| Питание | ||
| Напряжение питания | Токовая петля датчика 4…20 мА, не более 4 В | |
| Входные сигналы | ||
| Количество каналов измерения | 1 | |
| Тип входного сигнала | 4…20 мА | |
| Время опроса входа, не более | 1 с | |
| Погрешность | ||
| Пределы основной приведенной погрешности, % | ±(0,2+N), где N – единица последнего разряда, выраженная в процентах от диапазона преобразования | |
| Корпус | ||
| Габаритные размеры | 26×48×65 мм | 112×57×37 мм |
| Установочные размеры | Диаметр 22 мм | 112×57×37 мм |
| Степень защиты | IP54 со стороны лицевой панели IP20 со стороны клемм | IP65 |
| Эксплуатация | ||
| Рабочая температура | -40…+80 ⁰С | |
| Относительная влажность воздуха | Не более 80 % при +35 °С и более низких температурах без конденсации влаги | |
| Атмосферное давление | От 84 до 106,7 кПа | |
| Устойчивость к механическим воздействиям | Прибор соответствует группе исполнения N2 по ГОСТ Р 52931–2008 | |
| Устойчивость к электромагнитным воздействиям | Прибор соответствует оборудованию класса А по ГОСТ Р МЭК 61326-1-2014 | |
| Средняя наработка на отказ | 100 000 ч | |
| Средний срок службы | 10 лет | |
| Гарантия | 2 года | |
| Межповерочный интервал | 3 года | |
