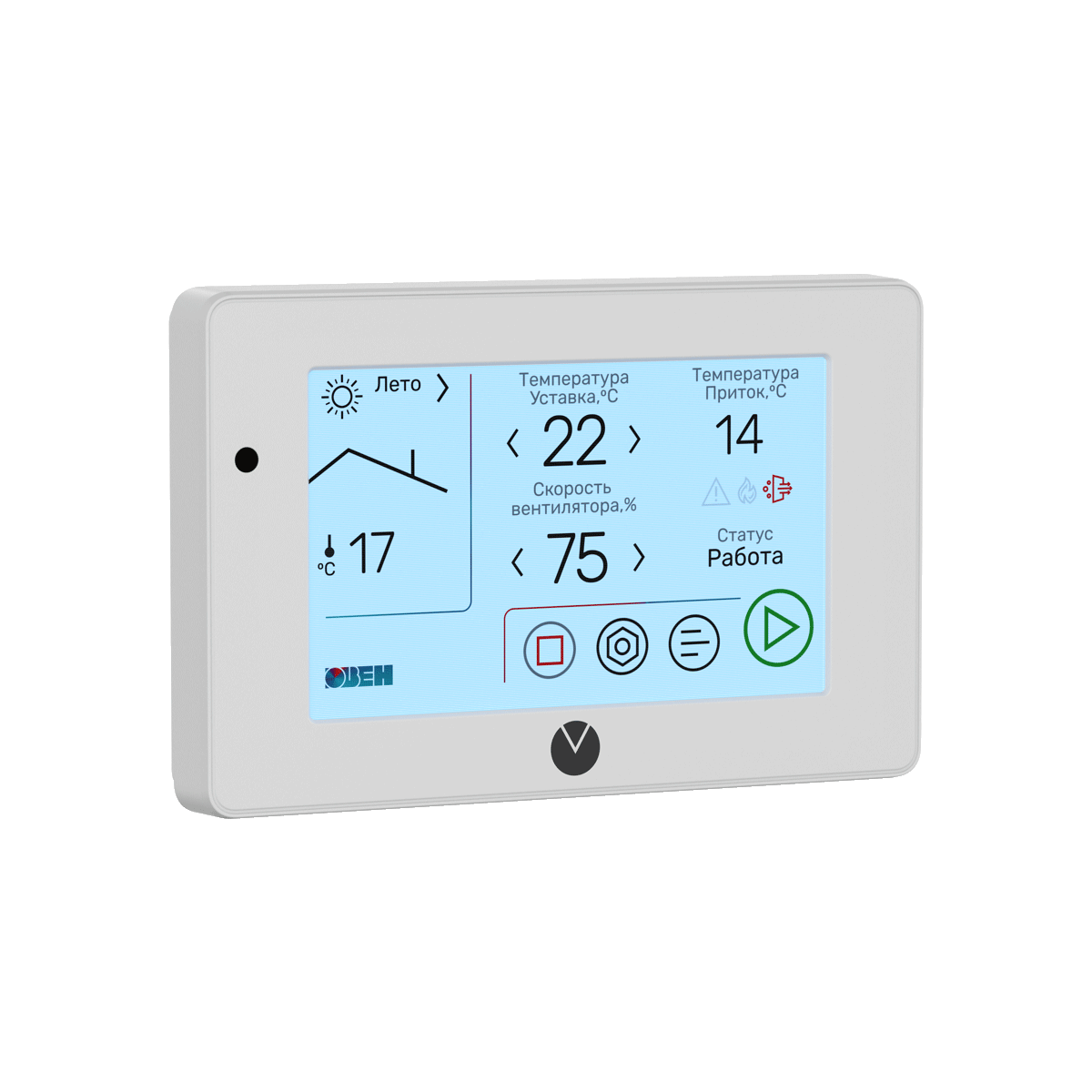

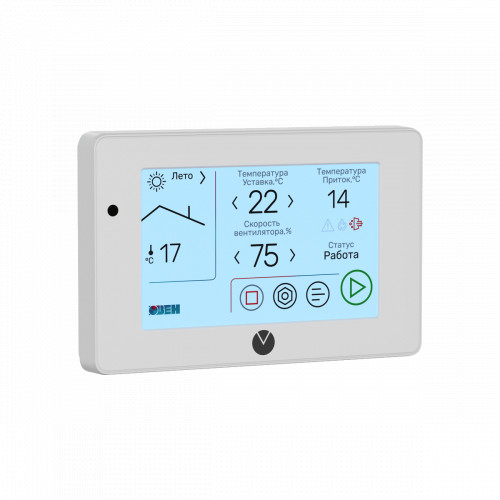

<p>ВПУ43 — готовая сенсорная панель для выноса управления вентиляцией из глухих венткамер и технических помещений в чистую зону: офис, диспетчерскую, ресепшен, торговый зал, пост охраны склада.</p> <p>Контроллер вентиляции обычно располагается внутри шкафа автоматики на кровле, в подвале или машинном отделении. Для изменения настроек, запуска оборудования или просмотра аварий оператору приходится подходить непосредственно к шкафу. ВПУ43 позволяет выполнять эти действия с настенной панели, установленной в удобной для персонала зоне.</p> <p>Панель подключается к контроллеру ТРМ1033 по интерфейсу RS-485 и протоколу Modbus RTU. После включения питания ВПУ43 автоматически определяет подключенный контроллер и сразу отображает экран управления без дополнительной настройки.</p> <p>Пульт управления вентиляцией ВПУ43 подходит для офисных зданий, торговых центров, складских комплексов, производственных объектов, серверных и других помещений, где требуется удобное управление вентиляцией из зоны постоянного присутствия персонала. </p> <h3>Преимущества</h3> <p><strong>Панель готова к работе сразу после подключения</strong><br /> После включения ВПУ43 автоматически обнаруживает контроллер вентиляции и загружает интерфейс управления без дополнительной настройки.</p> <p><strong>Быстрое обнаружение неисправностей</strong><br /> Светодиодный индикатор аварии позволяет заметить проблему даже на расстоянии без просмотра экрана.</p> <p><strong>Встроенная диагностика оборудования</strong><br /> Панель предоставляет доступ к параметрам системы, состоянию входов и выходов, а также журналу активных аварий.</p> <p><strong>Быстрое освоение персоналом</strong><br /> Интерфейс ориентирован на ежедневную работу операторов и обслуживающего персонала без специальной подготовки.</p> <h3>Возможности</h3> <ul> <li>Управление вентиляционной установкой Старт/Стоп</li> <li>Изменение температурных уставок</li> <li>Контроль температуры и режимов работы установки: Работа, Стоп, Авария, Разрыв связи</li> <li>Отображение состояния калорифера и нагрева</li> <li>Просмотр оперативных параметров системы, включая температуру наружного воздуха, приточного воздуха, воздуха в помещении и обратной воды калорифера</li> <li>Контроль дискретных входов и выходов контроллера</li> <li>Отображение и квитирование аварий</li> <li>Работа по расписанию, реализованному в контроллере</li> </ul>
| Диапазон напряжения питания (DC) | 11…26 В (номинал 24 В) |
| Потребляемая мощность, не более | 5 Вт |
| Количество портов | 1 |
| Прочность гальванической развязки | 1500 В |
| Протокол обмена | Modbus RTU |
| Режим работы | Master |
| Скорость передачи | 115 200 бит/с |
| Формат данных | 8 бит, 1 стоп-бит, без контроля чётности |
| Адрес в сети | 1 |
| Тип | TFT LCD, глянцевый, ёмкостной сенсор |
| Диагональ | 4,3 дюйма |
| Разрешение | 800×480 пикселей |
| Размер активной области | 94×56,5 мм |
| Диапазон показаний | -10…+50 °С |
| Конструктивное исполнение | настенное крепление |
| Габаритные размеры | (132×86×23) ± 1 мм |
| Масса, не более | 0,3 кг |
| Степень защиты | IP20 (ГОСТ 14254) |
| Степень горючести | ПВ-2 |
| Средний срок службы | 10 лет |
| Средняя наработка на отказ, не более | 80 000 ч |
| Совместимость с контроллером | На текущий момент ВПУ43 поддерживает работу с контроллером ТРМ1033. В следующих версиях прошивки будет добавлена поддержка контроллера АЙРА360 и одноплатного контроллера ОВК-П 24/230 |
| Температура окружающего воздуха | -10…+45 °С |
| Относительная влажность | 30…85 % без конденсации |
| Атмосферное давление | 84,0…106,7 кПа |
| Среда | закрытые взрывобезопасные помещения |
| Гарантия | 12 месяцев. При соблюдении условий эксплуатации, хранения и монтажа ОВЕН обеспечивает бесплатный ремонт или замену прибора. |
